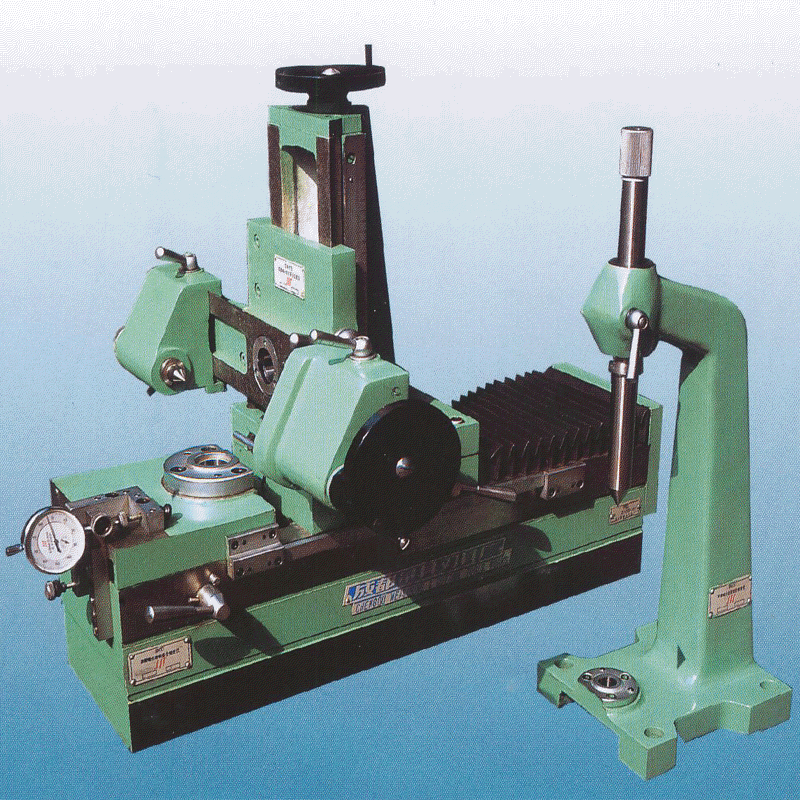

SNY-3型 齿轮双面啮合综合测量仪系列
品 牌：成量/川牌
产品描述
一、仪器的用途
本仪器是用于圆柱齿轮、圆锥齿轮及圆柱蜗杆副双面啮合的综合测
量仪。可测量齿轮的径向综合误差、径向一齿综合误差、齿轮副的中心距
偏差以及接触斑点，还可检测轴交角为90°的圆锥齿轮副的分度圆锥顶点
偏移量等。
二、被测齿轮参数及仪器技术规格：
1、被测齿轮模数： 1 ~ 10mm
2、被测带孔齿轮中心距：50~320mm
3、被测带轴齿轮：外径： ≤φ200mm；
轴杆长度： 110~300mm
4、被测蜗杆： 外径： ≤φ100mm；
蜗杆长度： ≤240mm
5、被测齿轮时：
（1）测量滑架转动套端面到横架锥子L中心的距离（铅垂安装距）：
50~165mm
（2）测量滑架锥孔中心到横架左右顶尖轴线的距离（水平安装距）：
25~275mm
6、测蜗舵副时：
（1）测量滑架转动套端面到横架左右预尖轴线的距离：
20-135mm
（2）测量滑架锥孔中心到横架左右顶尖轴线的距离：
O~223mm
7、仪器轮廓尺寸（长×宽×高）：830X600X650（mm）
8、仪器净重： ≈130kg
本仪器是用于圆柱齿轮、圆锥齿轮及圆柱蜗杆副双面啮合的综合测
量仪。可测量齿轮的径向综合误差、径向一齿综合误差、齿轮副的中心距
偏差以及接触斑点，还可检测轴交角为90°的圆锥齿轮副的分度圆锥顶点
偏移量等。
二、被测齿轮参数及仪器技术规格：
1、被测齿轮模数： 1 ~ 10mm
2、被测带孔齿轮中心距：50~320mm
3、被测带轴齿轮：外径： ≤φ200mm；
轴杆长度： 110~300mm
4、被测蜗杆： 外径： ≤φ100mm；
蜗杆长度： ≤240mm
5、被测齿轮时：
（1）测量滑架转动套端面到横架锥子L中心的距离（铅垂安装距）：
50~165mm
（2）测量滑架锥孔中心到横架左右顶尖轴线的距离（水平安装距）：
25~275mm
6、测蜗舵副时：
（1）测量滑架转动套端面到横架左右预尖轴线的距离：
20-135mm
（2）测量滑架锥孔中心到横架左右顶尖轴线的距离：
O~223mm
7、仪器轮廓尺寸（长×宽×高）：830X600X650（mm）
8、仪器净重： ≈130kg
点击 订货号或厂家货号了解SNY-3型 齿轮双面啮合综合测量仪系列下各规格产品更多参数
| 订货号 | 厂家货号 | 备注 | 市场价 | 促销价 | 购买 |
| 22046 | 1158866611 | SNY-3 （孔用） | ￥12859.00 | 10716.00 | 加入购物车 |
| 22047 | 1158866612 | SNY-3 （孔用、轴用） | ￥17777.00 | 14814.00 | 加入购物车 |
| 22048 | 1158866613 | SNY-3 全套 | ￥37022.00 | 30852.00 | 加入购物车 |
| 56918 | Q56918 | SNY-3型 齿轮双面啮合综合测量仪（加高孔用、轴用） | ￥24806.00 | 20672.00 | 加入购物车 |
