光栅线位移测量系统
  • 光栅线位移测量系统
收藏该系列

光栅线位移测量系统系列

品 牌:成量/川牌

产品描述

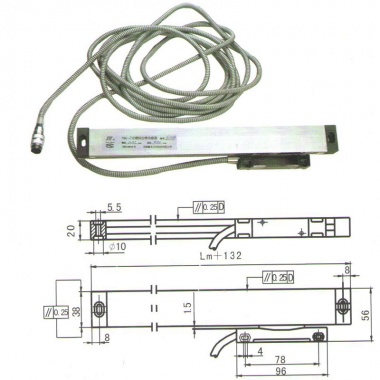

简介:光栅线位移传感器由光栅尺、读数头和壳体组成封闭式一体化结构,便于在设备上安装。与光栅数显表组成光栅线位移测量系统。可用于机床、仪器运动部件的坐标位置显示及闭环数控系统的坐标位置反馈;或用于旧机床的数显改造时,在提高加工精度和工作效率方面效果尤为显著。
(1)、光栅线位移传感器Grating Linear DispIace ment Sensors
原理:采用光栅技术,使光栅尺的标尺光栅与指示光栅相对移动时,光栅尺输出两路相位差为90°的信号,经放大、整形后将信号输入光栅数显表。栅距不同光栅尺配不同倍数的光栅数显表,
    分辨力可为:  0.0lmm、    0.005mm、    O.O01mm、    0.0005mm。
使用:准确度:用最大间隔误差的1/2冠以“±”号表示,见下表:    单位:mm
    最高移动速度:12M/min.
    工作电压:一般为+12V,有特殊要求也可提供+5v。
    输出信号:两路正交的方波或正弦波,当电源电压为+12V时,Vp-p 6-8V;当电源电压为+5v时.Vp-p 3-4. 5v:信号直流电平变化≤1 0%。
    带有一个零位标志。    工作温度:O°C -40°C。
    储存温度:-30℃-70℃。  允许相对湿度:≤80%。
维护:严禁剧烈震动和摔打光栅传感器.以免光栅尺(玻璃制品)断裂,造成损坏。
    在工作环境恶劣,冷却液溅射和粉尘污染严重的场合,传感器安装好后应尽可能外加防护罩,防止异物进入传感器内部,污染或擦伤光栅尺栅线表面。
    每隔一年或半年,用脱脂棉蘸少量乙醇、乙醚混合液(各50%)擦拭光栅尺表面,以保持清洁。
    如发现传感器有故障,请勿任意拆卸,需送生产厂家维修。

点击 订货号厂家货号了解光栅线位移测量系统系列下各规格产品更多参数

订货号 厂家货号 产品型号 规格(长×宽×高﹚mm 测量范围(mm) 毛重﹙kg﹚ 市场价 促销价 购买
21803 TSC-20.01100-1000 - - 询价
21804 TSC-30.0250-12000.85-1.27 - - 询价
