EB计数器系列
品 牌：三丰/Mitutoyo
产品描述

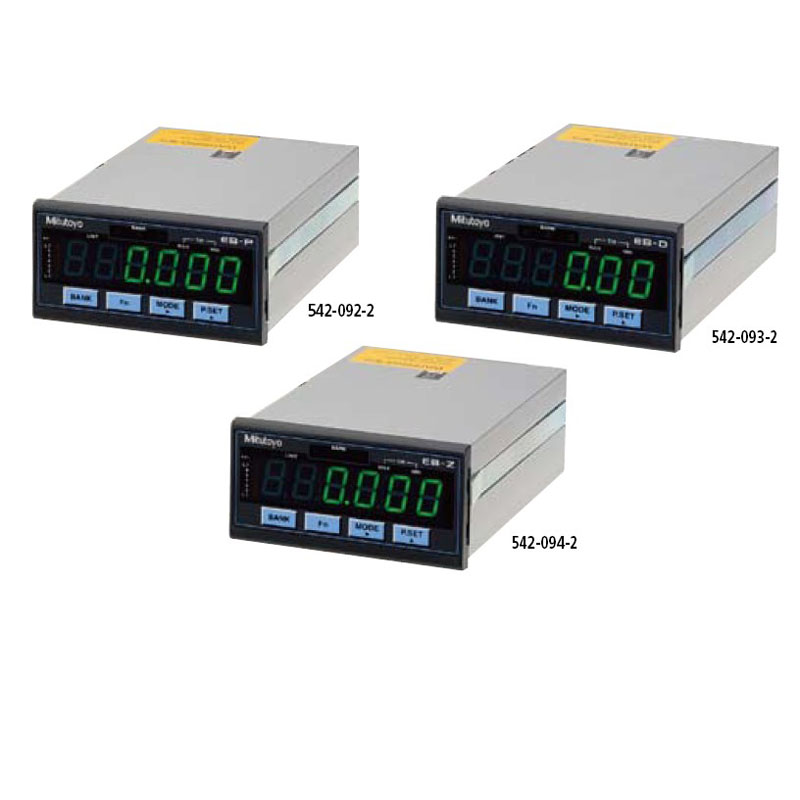

542系列——带有多极限设置功能的系统整合用显示装置
可产生3/5段X7种公差输出和7通道独立极限值输出。
在符合最小布线要求时，与可编程控制器或个人电脑等连接即具备串行BCD输出能力。
利用简化的模拟输出可进行动态测旱。

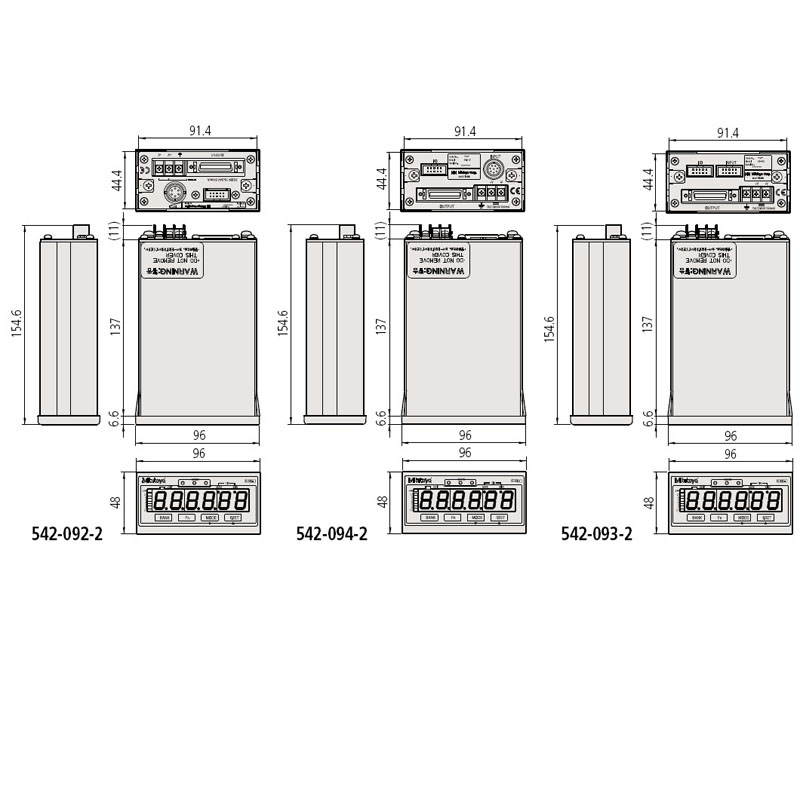

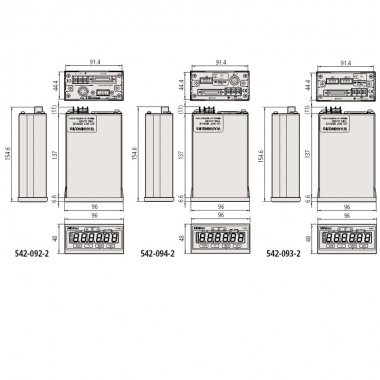

符合DIN尺寸(96 X 48mm)和面板安装结构，易于系统体化。
功能
原点设置、公差判断(3/5段×7种)、极限值输出（2种、7个独立通道）、峰值（最大、最小、溢出）测量、多种数据输出（串行BCD信号、简单模拟信号）
输出
公差判断：L1 - L5，开放式集线器
控制： 常规操作信号(NORMAL)，开放式集线器
外部控制信号输入
预调、显示保持、峰值清除、公差判断相位开关、开放式集线器或干结点信号（带有／不带接触点）
点击 订货号或厂家货号了解EB计数器系列下各规格产品更多参数
| 订货号 | 厂家货号 | 分辨率（mm） | 备注 | 市场价 | 促销价 | 购买 |
| 37260 | 02ADB440 | I/O 输出接头 | - | - | 询价 | |
| 37271 | 02ADD930 | 接线端口连接电缆 | - | - | 询价 | |
| 37261 | 02ADF180 | 10 键装置 | - | - | 询价 | |
| 37264 | 02ADN460 | AC 适配器 | - | - | 询价 | |
| 37265 | 02ZAA000 | AC 电缆 (日本) | - | - | 询价 | |
| 37266 | 02ZAA010 | AC 电缆 (美国) | - | - | 询价 | |
| 37267 | 02ZAA020 | AC 电缆 (欧盟) | - | - | 询价 | |
| 37268 | 02ZAA030 | AC 电缆 (英国) | - | - | 询价 | |
| 37269 | 02ZAA040 | AC 电缆 (中国) | - | - | 询价 | |
| 37270 | 02ZAA050 | AC 电缆 (韩国) | - | - | 询价 | |
| 24741 | 542-092-2 | 0.01mm,0.005mm,0.001mm,0.0005mm,0.0001mm | - | - | 询价 | |
| 24743 | 542-093-2 | 0.01mm,0.001mm | - | - | 询价 | |
| 24742 | 542-094-2 | 0.01mm,0.005mm,0.001mm,0.0005mm,0.0001mm | - | - | 询价 | |
| 37262 | 936937 | SPC 数据输出电缆 (1m) | - | - | 询价 | |
| 37263 | 965014 | SPC 数据输出电缆 (2m) | - | - | 询价 |
界面
串行BCD：位串格式、开放式集线器
模拟输出：2.5V+计数值×电压分辨率(25mV/2.5mV):全值0- SV
数显输入／输出：
连接至外部开关盒(No.02ADF180)，可轻易输入公差极限和预调值
注）：当测微计连接三丰公司DP-1VR数显微处理器时，此功能不适用
可连接三丰公司DP-1VR数显微处理器组合一套EB-D计数器可扩展公差段的数目
量化偏差
±1
最大输入频率
1.25MHz（反应速度取决于选用的测微计）
电源电压
DC+12 - 24V
能耗
6W (500mA)能耗（每个装置的可靠供电应在1A以上）
选件
02ADB440: 110输出接头
02ADF180: 10键装置
936937: SPC 数据输出电缆(1m)
965014: SPC 数据输出电缆(2m)

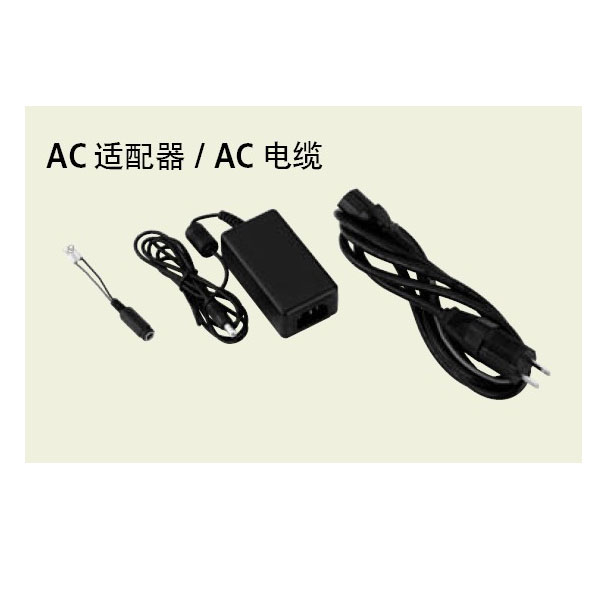

02ADN460: AC 适配器
02ZAA000: AC电缆（日本）
02ZAA010: AC电缆（美国）
02ZAA020: AC电缆（欧盟）
02ZAA030: AC电缆（英国）
02ZAA040: AC电缆（中国）
02ZAA050: AC电缆（韩国）
02ADD930: 接线端口连接电缆
