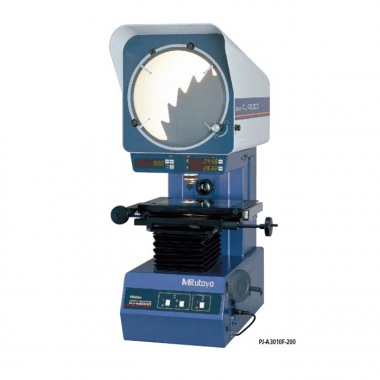

PJ-A3000——302系列（投影仪）系列
品 牌：三丰/Mitutoyo
产品描述
高能效测量、检查和观测微小工件
PJ-A3000系列投影仪大小适中，具有多功能且易于操作。清晰的数显XY计数器装于量角器屏幕下方，便于读数。
数显读数的测角投影屏幕易于进行角度测量。
技术参数
投影图像： 倒像
投影屏幕
有效直径： 315mm
屏幕材料： 精细磨砂玻璃
屏幕旋转： ±360°，微调和夹紧
角度读数： 数显计数器(LED)
分辨率：1‘或0.01°（可转换）
范围： ±370°
ABS/INC模式转换，调零
·参考线： 十字交叉细线
投影镜头： 10X (172-202)
可选：20X，50X．1 00×
放大精度
轮廓照明： ±01%以下
表面照明： ±0.15%以下

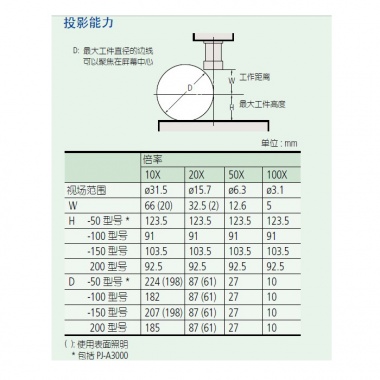

最大工件高度：参见投影能力(H)以下
轮廓照明
光源： 卤素灯泡(24V，150W)
光学系统： 远心系统
功能： 2 - 段（高／低）亮度转换、
吸热光片、冷却风扇
表面照明
光源： 卤素灯泡(24V，150W)
光学系统： 可调聚光镜垂直照明
功能： 吸热光片、冷却风扇
调焦： 手动调焦
分辨率： 0.001mm (0.001mm：数显测微头)
电源： 1 00一240V AC．50/60Hz
重量： 105kg一140kg
点击 订货号或厂家货号了解PJ-A3000——302系列（投影仪）系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 测量方法 | 工作台玻璃订货号 | 最大工作台载重 | 备注 | 市场价 | 促销价 | 购买 |
| 37415 | 12AAM027 | 罩面图套装 (12 个) | - | - | 询价 | ||||
| 37404 | 12BAE041 | 工作台玻璃；适用于302-703* | - | - | 询价 | ||||
| 37412 | 172-116 | 标准刻度尺 (50mm) | - | - | 询价 | ||||
| 37413 | 172-118 | 读数尺 (200mm) | - | - | 询价 | ||||
| 37416 | 172-160-2 | 绿色滤光片 (用于 PJ-A3000, -50 型) | - | - | 询价 | ||||
| 37417 | 172-160-3 | 绿色滤光片 (用于 -100, -150, -200 型) | - | - | 询价 | ||||
| 37414 | 172-161 | 读数尺 (300mm) | - | - | 询价 | ||||
| 37420 | 172-196 | 旋转工作台 (有效直径: 100mm) | - | - | 询价 | ||||
| 37423 | 172-197 | 旋转中心架 (最大工件直径: 80mm) | - | - | 询价 | ||||
| 37421 | 172-198 | 带有微调旋钮的旋转台 (有效直径: 96mm) | - | - | 询价 | ||||
| 37407 | 172-203 | 20X 投影镜头组 | - | - | 询价 | ||||
| 37408 | 172-204 | 50X 投影镜头 | - | - | 询价 | ||||
| 37409 | 172-207 | 100X 投影镜头 | - | - | 询价 | ||||
| 37410 | 172-229 | 10X 镜头用斜反射镜 | - | - | 询价 | ||||
| 37411 | 172-230 | 20X 镜头用斜反射镜 | - | - | 询价 | ||||
| 37425 | 172-378 | 带夹钳的V 型块(最大工件直径: 25mm) | - | - | 询价 | ||||
| 37422 | 176-105 | 旋转中心架 (最大工件直径: 70mm) | - | - | 询价 | ||||
| 37419 | 176-106 | 旋转工作台 (有效直径: 66mm) | - | - | 询价 | ||||
| 37424 | 176-107 | 带夹钳的支架 | - | - | 询价 | ||||

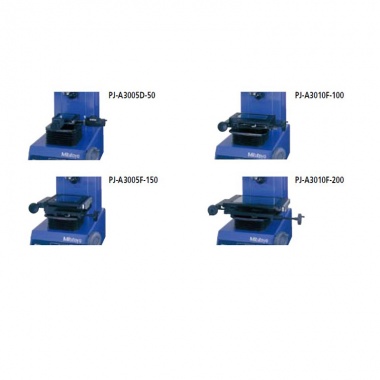

| 24995 | 302-701* | PJ-A3010F-200 | 线性编码器 | 382762 | 8kg | - | - | 询价 | |
| 24994 | 302-702* | PJ-A3005F-150 | 线性编码器 | 381349 | 8kg | - | - | 询价 | |
| 24993 | 302-703* | PJ-A3010F-100 | 线性编码器 | 12BAE401 | 10kg | - | - | 询价 | |
| 24992 | 302-704* | PJ-A3005D-50 | 旋转编码器 | 380405 | 10kg | - | - | 询价 | |
| 37403 | 380405 | 工作台玻璃；适用于302-704* | - | - | 询价 | ||||
| 37405 | 381349 | 工作台玻璃；适用于302-702* | - | - | 询价 | ||||
| 37406 | 382762 | 工作台玻璃；适用于302-701* | - | - | 询价 | ||||
| 37418 | 512305 | 卤素灯泡 (24V, 150W) | - | - | 询价 | ||||
| 37426 | 999678 | 固定装置适配器 | - | - | 询价 |
*为了区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA，C 适于台湾，D适于CEE，DC 适于CCC，E适于BS，K适于EK，无后缀适于JIS/100V
选件
172-203： 20X投影镜头组172-204: 50X投影镜头
172-207： 100X投影镜头
172-229： 10X镜头用斜反射镜
172-230: 20X镜头用斜反射镜
172-116： 标准刻度尺(50mm)
172-118: 读数尺(200mm)
172-161： 读数尺(300mm)
12AAM027：罩面图套装（12个）
172-160-2：绿色滤光片（用于PJ-A3000, -50型）
172-160-3：绿色滤光片（用于-100，-150，-200型）
51 2305： 卤素灯泡(24V，150W)
固定和工作台附件
固定和工作台附件（参见J-14页）
176-106: 旋转工作台(有效直径：66mm)
172-196: 旋转工作台(有效直径：100mm)
172-198: 带有微调旋钮的旋转台(有效直径：96mm)
176-105: 旋转中心架(最大工件直径：70mm)
172-197: 旋转中心架(最大工件直径：80mm)
176-107: 带夫钳的支架
172-378: 带夹钳的V型块(最大工件直径：25mm)
999678： 固定装置适配器
