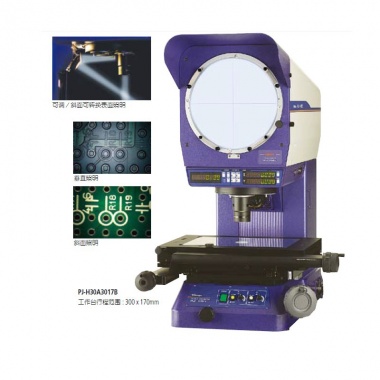

PJ-H30——302系列（投影仪）系列
品 牌：三丰/Mitutoyo
产品描述
能高效测量、检查和观测微小工件
通过分离轴向移动，使XY工作台在垂直方向上移动更稳定，PJ—H30系列投影仪具有(3+0.02L)um的高测量精度；可通过手动或电动上、下调节屏幕微分头实现聚焦。电动聚焦(P1-H30D型)具有更高的操作性能。
新型带有高NA镜头的光学系统在表面照明时可呈现更明亮、更清晰的屏幕图像。
三镜头安装标配个10X镜头，此外有四种投影镜头(5X，20X，50X，100X)可供选柽。
技术参数
投影图像： 正像
投影屏幕
有效直径： 306mm
屏幕材料： 精细磨砂玻璃
屏幕旋转： ±360°，微调和夹紧
角度读数： 数显计数器(LED)
分辨率： 1’或0.01°（可转换）
范围：±370°
ABS/INC 模式转换，调零
参考线： 十字交叉细线
投影镜头： 10X (172-472)
可选：5X，20X，50X，100X
镜头安装： 3镜头旋转盘
放大精度
轮廓照明 ±01%以下
表面照明： ±015%以下

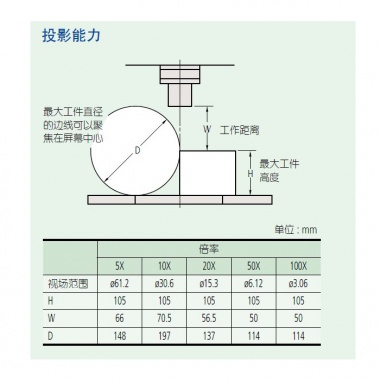

最大工件高度：105mm
轮廓照明
光源： 卤素灯泡(24V， 150W)
光学系统： 变焦远心系统
功能： 无级亮度调节、吸热光片、
冷却风扇
表面照明
光源： 卤素灯泡(24V 150W)
光学系统： 垂直／斜照明可调聚光镜头
功能： 无级亮度调节、吸热光片、
冷却风扇
手动或电动凋焦
分辨率： 0.001mm
电源： 100 - 240V AC，50/60Hz
重量： 176kg - 212kg
点击 订货号或厂家货号了解PJ-H30——302系列（投影仪）系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 测量方法 | 工作台玻璃订货号 | 最大工作台载重 | 备注 | 市场价 | 促销价 | 购买 |
| 37439 | 12AAG981 | 绿色滤光片 | - | - | 询价 | ||||
| 37438 | 12AAM027 | 罩面图套装 (12 个) | - | - | 询价 | ||||
| 37431 | 12BAD330 | 工作台玻璃；适用于303-715*,303-735* | - | - | 询价 | ||||
| 37430 | 12BAD363 | 工作台玻璃；适用于303-714*,303-734* | - | - | 询价 | ||||
| 37435 | 172-116 | 标准刻度尺 (50mm) | - | - | 询价 | ||||
| 37436 | 172-118 | 读数尺 (200mm) | - | - | 询价 | ||||
| 37437 | 172-161 | 读数尺 (300mm) | - | - | 询价 | ||||
| 37446 | 172-197 | 旋转中心架 (最大工件直径: 80mm) | - | - | 询价 | ||||
| 37442 | 172-198 | 带有微调旋钮的旋转台(有效直径: 96mm) | - | - | 询价 | ||||
| 37440 | 172-269 | 仪器放置台 | - | - | 询价 | ||||
| 37427 | 172-271 | 5X 投影镜头 | - | - | 询价 | ||||
| 37448 | 172-378 | 带夹钳的V 型块 (最大工件直径: 25mm) | - | - | 询价 | ||||
| 37450 | 172-378 | 带夹钳的V 形块 | - | - | 询价 | ||||
| 37432 | 172-473 | 20X 投影镜头 | - | - | 询价 | ||||
| 37433 | 172-474 | 50X 投影镜头 | - | - | 询价 | ||||
| 37434 | 172-475 | 100X 投影镜头 | - | - | 询价 | ||||
| 37445 | 176-105 | 旋转中心架 (最大工件直径: 70mm) | - | - | 询价 | ||||
| 37447 | 176-107 | 带夹钳的支架 | - | - | 询价 | ||||
| 37443 | 176-305 | 带有微调旋钮的旋转台(有效直径: 183mm) | - | - | 询价 | ||||
| 37444 | 176-306 | 带有微调旋钮的旋转台(有效直径: 240mm) | - | - | 询价 | ||||
| 37449 | 176-317 | 固定装置适配器 | - | - | 询价 | ||||

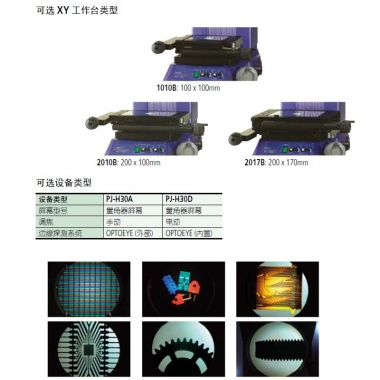

| 24996 | 303-712* | 1010B（XY工作台尺寸） | 线性编码器 | 380412 | 10kg | PJ-H30A；带有量角器屏幕 | - | - | 询价 |
| 24998 | 303-713* | 2010B（XY工作台尺寸） | 线性编码器 | 382762 | 10kg | PJ-H30A；带有量角器屏幕 | - | - | 询价 |
| 25000 | 303-714* | 2017B（XY工作台尺寸） | 线性编码器 | 12BAD363 | 20kg | PJ-H30A；带有量角器屏幕 | - | - | 询价 |
| 25002 | 303-715* | 3017B（XY工作台尺寸） | 线性编码器 | 12BAD330 | 20kg | PJ-H30A；带有量角器屏幕 | - | - | 询价 |
| 24997 | 303-732* | 1010B（XY工作台尺寸） | 线性编码器 | 380412 | 10kg | PJ-H30D；带有量角器屏幕，内置OPTOEYE-200边缘传感器和电动调焦 | - | - | 询价 |
| 24999 | 303-733* | 2010B（XY工作台尺寸） | 线性编码器 | 382762 | 10kg | PJ-H30D；带有量角器屏幕，内置OPTOEYE-200边缘传感器和电动调焦 | - | - | 询价 |
| 25001 | 303-734* | 2017B（XY工作台尺寸） | 线性编码器 | 12BAD363 | 20kg | PJ-H30D；带有量角器屏幕，内置OPTOEYE-200边缘传感器和电动调焦 | - | - | 询价 |
| 25003 | 303-735* | 3017B（XY工作台尺寸） | 线性编码器 | 12BAD330 | 20kg | PJ-H30D；带有量角器屏幕，内置OPTOEYE-200边缘传感器和电动调焦 | - | - | 询价 |
| 37428 | 380412 | 工作台玻璃；适用于303-712*,303-732* | - | - | 询价 | ||||
| 37429 | 382762 | 工作台玻璃；适用于303-713*,303-733* | - | - | 询价 | ||||
| 37441 | 515530 | 卤素灯泡 (24V, 150W) | - | - | 询价 |
*为了区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA，C 适于台湾，D适于CEE，DC 适于CCC，E适于BS，K适于EK，无后缀适于JIS/100V
选件
172-271： 5X投影镜头172-473： 20X投影镜头
172-474: 50X投影镜头
172-475： 100X投影镜头
172-116： 标准刻度尺(50mm)
172-118： 读数尺(200mm)
172-161： 读数尺(300mm)
12AAM027：罩面图套装（12个）
12AAG981：绿色滤光片
172-269： 仪器放置台
515530: 卤素灯泡(24V，150W)
固定和工作台附件
172-198： 带有微调旋钮的旋转台(有效直径：96mrn)
176-305： 带有微调旋钮的旋转台(有效直径：183rnm)
176-306： 带有微调旋钮的旋转台(有效直径：240mm)
176-105： 旋转中心架(最大工件直径：70mm)
172-197： 旋转中心架(最大工件直径：80mrn)
176-107： 带夹钳的支架
172-378： 带夹钳的V型块(最大工件直径：25mm)
176-317： 固定装置适配器
172-378： 带夹钳的V形块
