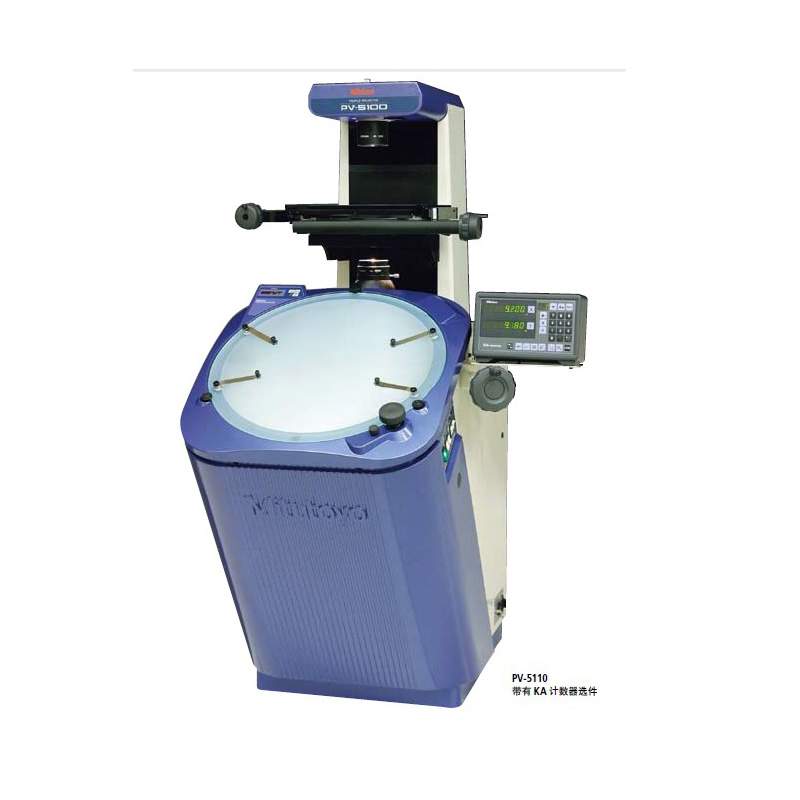

PV-5110——304系列（投影仪）系列
品 牌：三丰/Mitutoyo
产品描述
能高效测量、检查和观测微小工件
顶部照明的落地式投影仪，可配用定位方便的大屏幕，从而投影图像易于跟踪，易于与模板比较。
数显读数测角投影屏（具有调零、ABS/INC坐标转换功能）便于读数，可有效减少角度测量误差。斜表面照明装置选件(172-419)可呈现清晰、明亮的图像，易于检测无反射工件，如：塑料工件和印刷品等。
技术参数
投影图像： 倒像
投影屏幕
·有效直径： 508mm
·屏幕材料： 精细磨砂玻璃
·屏幕旋转： ±360°．微调和夹紧
·角度读数： 数显计数器(LED)
分辨率：1‘或0 01 0（可转换）
范围： ±370°
ABS/INC 模式转换，调零
·参考线： 十字交叉细线
投影镜头： 10X(172-402)
可选：5X，20X，50X，100X
放大精度
·轮廓照明： ±0.1%以下
·表面照明： ±0 .15%以下

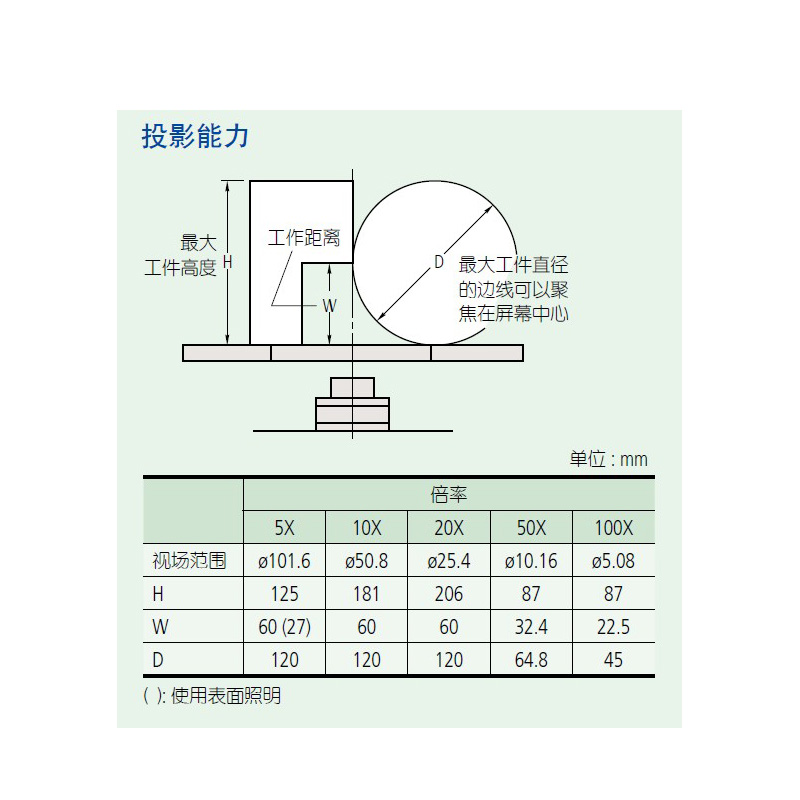

最大工件高度: 参见投影能力(H)以下
轮廓照明
·光源： 卤素灯泡(24V，150W)
·光学系统： 变焦远新系统
·功能： 2 - 段（高／低）亮度转换、吸热光片、冷却风扇
表面照明
·光源： 卤素灯泡(24V，150W)
·光学系统： 垂直照明
·功能： 可调冷凝镜片、倾斜照明(用于Sx，10X和20X)．吸热光片、冷却风扇
调焦： 手动调焦
分辨率： 0.001mm（使用KA计数器选件）
电源： 100 — 240V AC，50/60Hz
重量： 210kg
点击 订货号或厂家货号了解PV-5110——304系列（投影仪）系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 测量方法 | 工作台玻璃订货号 | 最大工作台载重 | 备注 | 市场价 | 促销价 | 购买 |
| 37462 | 12AAF182 | 数显计数器支架 | - | - | 询价 | ||||
| 37471 | 12AAF182 | 计数器支架 | - | - | 询价 | ||||
| 37458 | 172-116 | 标准刻度尺 (50mm) | - | - | 询价 | ||||
| 37463 | 172-160-2 | 绿色滤光片 | - | - | 询价 | ||||
| 37460 | 172-161 | 读数尺 (300mm) | - | - | 询价 | ||||
| 37467 | 172-197 | 旋转工作台(最大工件直径: 80mm)，适于与固定装置适配器 (999678) 配合使用 | - | - | 询价 | ||||
| 37466 | 172-198 | 带有微调旋钮的旋转台,适于与固定装置适配器 (999678) 配合使用(有效直径: 96mm) | - | - | 询价 | ||||
| 37451 | 172-280 | 5X 投影镜头 | - | - | 询价 | ||||
| 37464 | 172-319 | 灯罩 | - | - | 询价 | ||||
| 37461 | 172-329 | 读数尺 (600mm) | - | - | 询价 | ||||
| 37459 | 172-330 | 标准刻度尺 (80mm) | - | - | 询价 | ||||
| 37469 | 172-378 | 带夹钳的V 型块(最大工件直径: 25mm),适于与固定装置适配器 (999678) 配合使用 | - | - | 询价 | ||||
| 37452 | 172-401 | 5X 投影镜头组 | - | - | 询价 | ||||
| 37453 | 172-402 | 10X 投影镜头组 | - | - | 询价 | ||||
| 37454 | 172-403 | 20X 投影镜头组 | - | - | 询价 | ||||
| 37455 | 172-404 | 50X 投影镜头组 | - | - | 询价 | ||||
| 37456 | 172-405 | 100X 投影镜头组 | - | - | 询价 | ||||
| 37457 | 172-419 | 表面照明装置 | - | - | 询价 | ||||
| 37468 | 176-107 | 带夹钳的支架,适于与固定装置适配器 (999678) 配合使用 | - | - | 询价 | ||||
| 25016 | 304-909* | PV-5110 | 线性编码器 | 382762 | 5kg | - | - | 询价 | |
| 37465 | 515530 | 卤素灯泡 (24V, 150W) | - | - | 询价 | ||||
| 37470 | 999678 | 固定装置适配器 | - | - | 询价 |
选件
172-280： 5X投影镜头172-401： 5X投影镜头组
172-402： 10X投影镜头组
172-403： 20X投影镜头组
172-404： 50X投影镜头组
172-405： 100X投影镜头组
172-419： 表面照明装置
172-116： 标准刻度尺(50mm)
172-330： 标辟刻度尺(80mm)
172-161： 读数尺(300mm)
172-329： 读数尺(600mm)

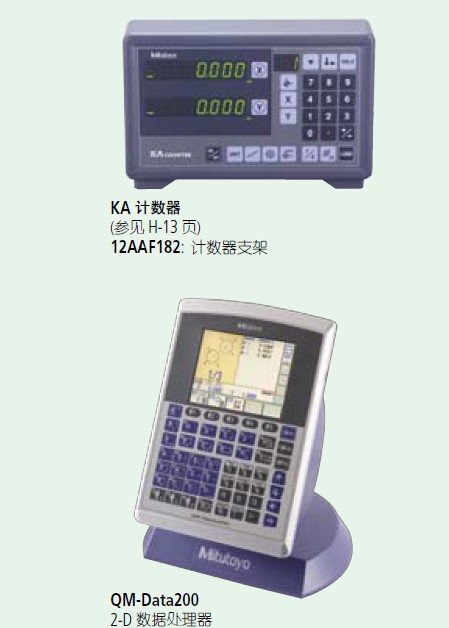

12AAF182：数显计数器支架
172-160-2：绿色滤光片
172-319： 灯罩
515530： 卤素灯泡(24V．150W)
固定和工作台附件
172-198： 带有微调旋钮的旋转台*
(有效直径：96mm)
172-197： 旋转工作台*
(最大工件直径：80mm)
176-107： 带夫钳的支架*
172-378： 带夫钳的V型块*
(最大工件直径：25mrn)
999678: 固定装置适配器
* 适于与固定装置适配器(999678)配合使用
