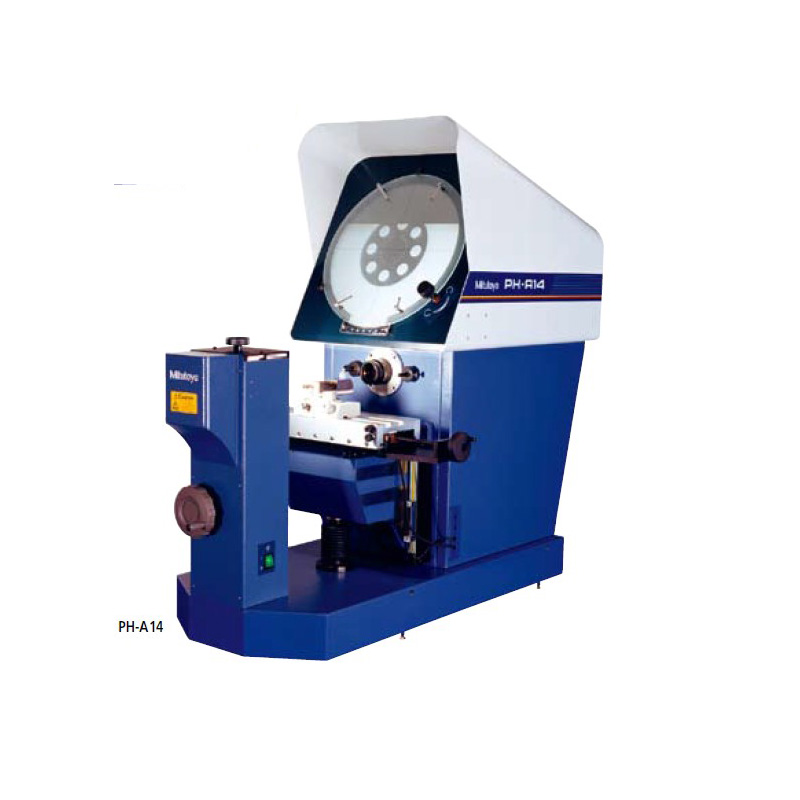

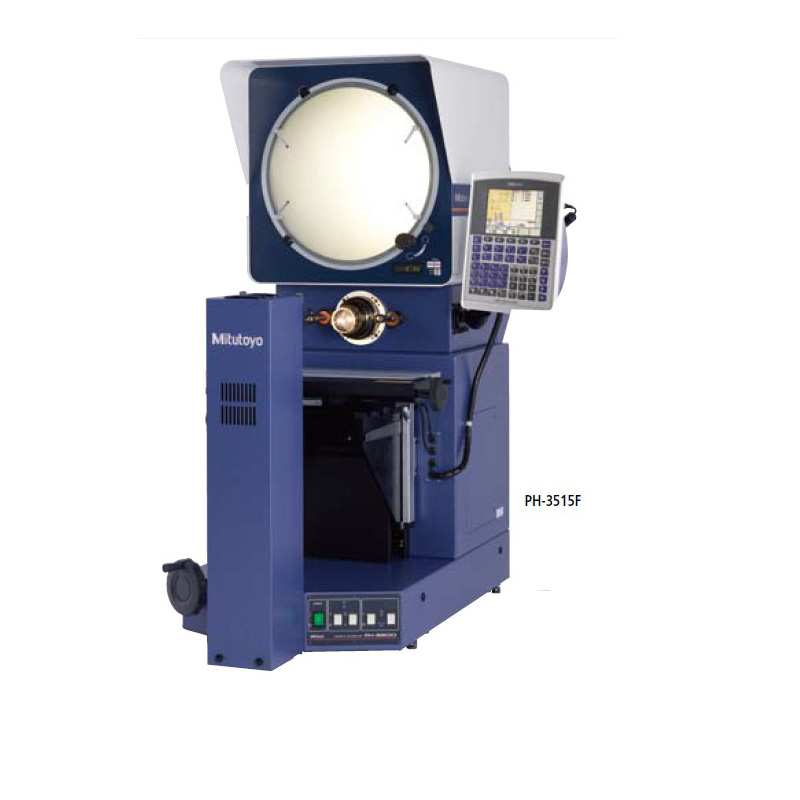

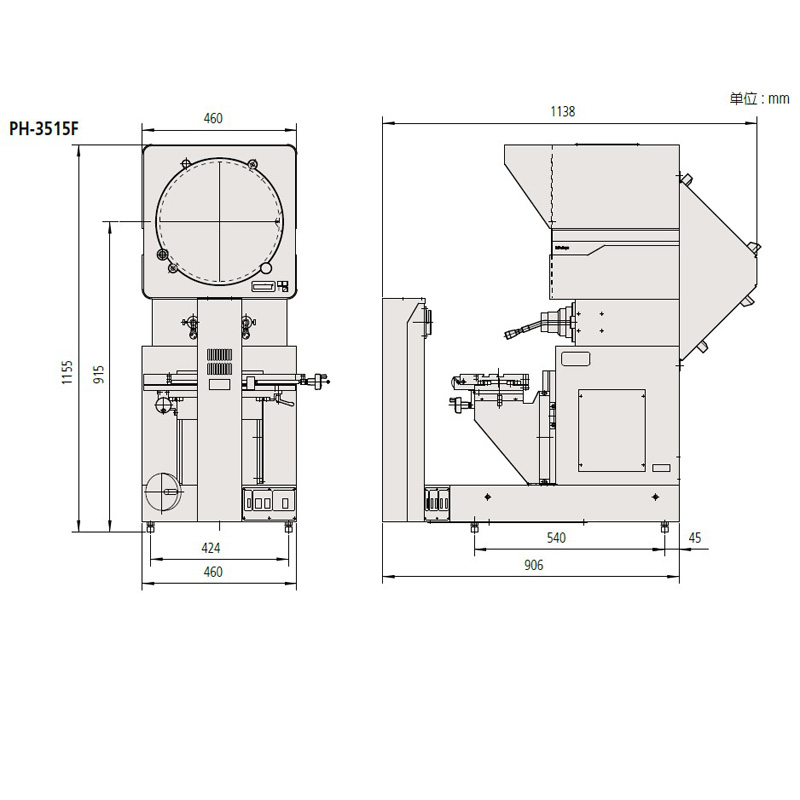

PH-3515F，PH-A14——172系列投影仪系列
品 牌：三丰/Mitutoyo
产品描述
能高效测量、检查和观测微小工件
采用水平光学系统得台式投影仪。适于螺纹司距测量 ——工件旋转时，图像不会产生毛边或扭曲。
明亮屏幕显示正像*(*倒像：PH-A14)。
直径为353mm (356mm：PH-A14)的投影屏幕带有十字交叉细线参考线，易于对齐。
1'或0.01°数显角度测量(PH-3515F)。
载重工件台和光栅尺配合使用，确保快速、高精度测量。
技术参数
投影图像： 正像（倒像：PH-A14）
投影屏幕
·有效直径： 353mm 356rnm**
·屏幕材料： 精细磨砂玻璃
·屏幕旋转： ±360°，微调和夹紧
·角度读数： 数显计数器(LED)*
分辨率： 1‘或0.01°（可转换）
范围： ±370°
ABS/INC模式转换，调零
[*游标尺（分度值：2'）：PH-A14]
·参考线： 十字交叉细线
投影镜头： 10X [172-184 (172-011：PH-A14)]
可选：5×，20X，50X，100X (20X, 50X, 100X: PH-A14)
放大精度
·轮廓照明： ±0.1%以下
·表面照明： ±0.15%以下

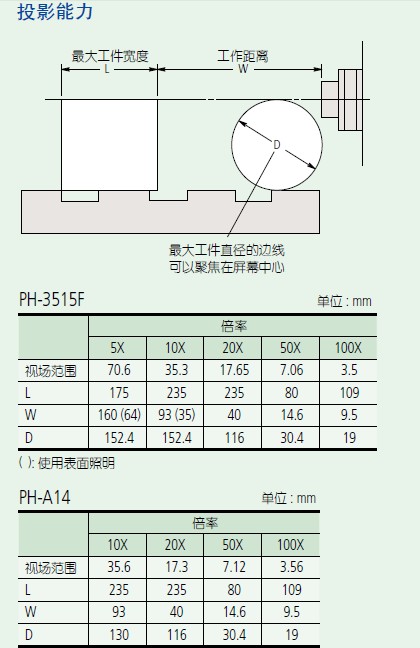

最大工件高度： 参见投影能力(H)以下
轮廓照明
·光源： 卤素灯泡(24V，150W)
·光学系统： 远心系统
·功能： 2 — 段（高／低）亮度转换、无极亮度调节：PH-A14吸热光片、冷却风扇
表面照明
·光源： 卤素灯泡(24V．200W) (24V，150W通常用于轮廓光照：PH-A14)
·光学系统： 垂直照明
·功能： 可调冷凝镜片、垂直／倾斜照明、可选(无极亮度调节：PH-A14)吸热光片、冷却风扇
调焦： 手动调焦

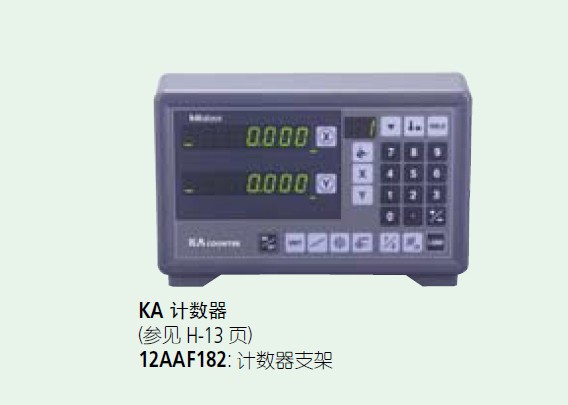

分辨率： 0.001mm(使用KA计数器选件：PH-A14)
电源： 100一240V AC．50/60Hz
重量： 150kg (140kg：PH-A14)
**仅适于PH-A14
点击 订货号或厂家货号了解PH-3515F，PH-A14——172系列投影仪系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 测量方法 | 最大工作台载重 | 备注 | 市场价 | 促销价 | 购买 |
| 37483 | 12AAM027 | 罩面图套装 (12 片) | - | - | 询价 | |||
| 37487 | 12BAA637 | 卤素灯泡 (24V, 200W),仅适于 PH-A14 | - | - | 询价 | |||
| 37493 | 172-001 | 修整锯片测量夹具 | - | - | 询价 | |||
| 37494 | 172-002 | 切削锯片测量夹具 | - | - | 询价 | |||
| 37476 | 172-012 | 20X 投影镜头组,仅适于 PH-A14 | - | - | 询价 | |||
| 37477 | 172-013 | 50X 投影镜头组,仅适于 PH-A14 | - | - | 询价 | |||
| 37478 | 172-014 | 100X 投影镜头组,仅适于 PH-A14 | - | - | 询价 | |||
| 37480 | 172-116 | 标准刻度尺 (50mm) | - | - | 询价 | |||
| 37481 | 172-118 | 读数尺 (200mm) | - | - | 询价 | |||
| 37492 | 172-132 | 垂直支架 | - | - | 询价 | |||
| 37479 | 172-133 | 垂直表面照明装置,仅适于 PH-3515F | - | - | 询价 | |||
| 37488 | 172-142 | 中心架 | - | - | 询价 | |||
| 37489 | 172-143 | 中心架提升装置 | - | - | 询价 | |||
| 37490 | 172-144 | 旋转夹钳 (最大工件直径: 60mm) | - | - | 询价 | |||
| 37472 | 172-145 | 5X 投影镜头组,仅适于 PH-3515F | - | - | 询价 | |||
| 37482 | 172-161 | 读数尺 (300mm) | - | - | 询价 | |||
| 37474 | 172-165 | 50X 投影镜头组,仅适于 PH-3515F | - | - | 询价 | |||
| 37475 | 172-166 | 100X 投影镜头组,仅适于 PH-3515F | - | - | 询价 | |||
| 37473 | 172-173 | 20X 投影镜头组,仅适于 PH-3515F | - | - | 询价 | |||
| 37491 | 172-234 | 带夹钳的V 型块 (最大工件直径: 50mm) | - | - | 询价 | |||
| 37484 | 172-286 | 绿色滤光片 | - | - | 询价 | |||
| 25018 | 172-810-10** | PH-A14 | 线性编码器 | 45kg | - | - | 询价 | |
| 25017 | 172-858* | PH-3515F | 线性编码器 | 45kg | - | - | 询价 | |
| 37486 | 512305 | 卤素灯泡 (24V, 150W),仅适于 PH-A14 | - | - | 询价 | |||
| 37485 | 515530 | 卤素灯泡 (24V, 150W),仅适于 PH-3515F | - | - | 询价 |
*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,C 适于台湾．D适于CEE，DC适于CCC．E适于BS．K适于EK无后缀适于JIS/100V
注：D和E与CE 不兼容
**为区分交流电源电缆，在货号后加上一下后缀：

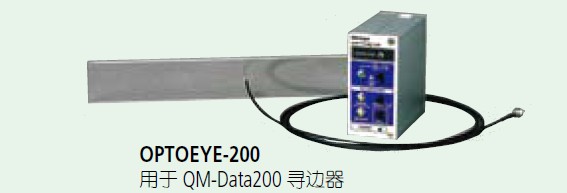

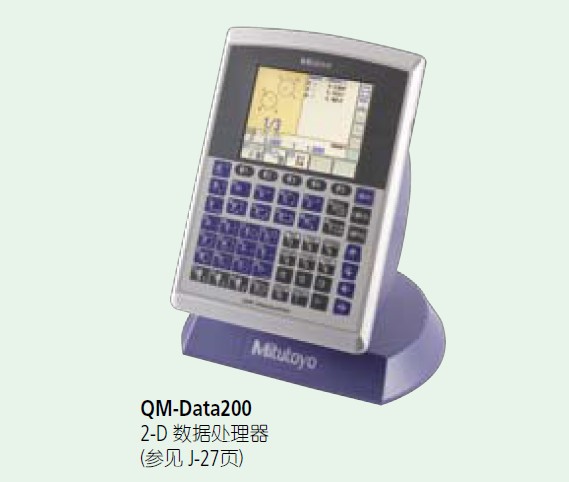

选件
172-145： 5X投影镜头组*172-173： 20X投影镜头组*
172-165: 50X投影镜头组*
172-166: 100X投影镜头组*
172-012： 20X投影镜头组**
172-013： 50X投影镜头组**
172-014： 100X投影镜头组**
172-133： 垂直表面照明装置*
172-116： 标准刻度尺(50mm)
172-118： 读数尺(200mm)
172-161： 读数尺(300mm)
12AAM027:罩面图套装（12片）
172-286: 绿色滤光片
515530： 卤素灯泡(24V，150W)*
512305： 卤素灯泡(24V，150W)**
12BAA637: 卤素灯泡(24V，200W)*
固定和工作台附件
172-142： 中心架
172-143： 中心架提升装置
172-144: 旋转夫钳(最大工件直径：60rnrn)
172-234: 带夫钳的V型块（最大工件直径：50mm）
172-132： 乖直支架
172-001： 修整锯片测量夫具
172-002： 切削锯片测量夫具
*仅适于PH-3515F
**仅适于PH-A14
