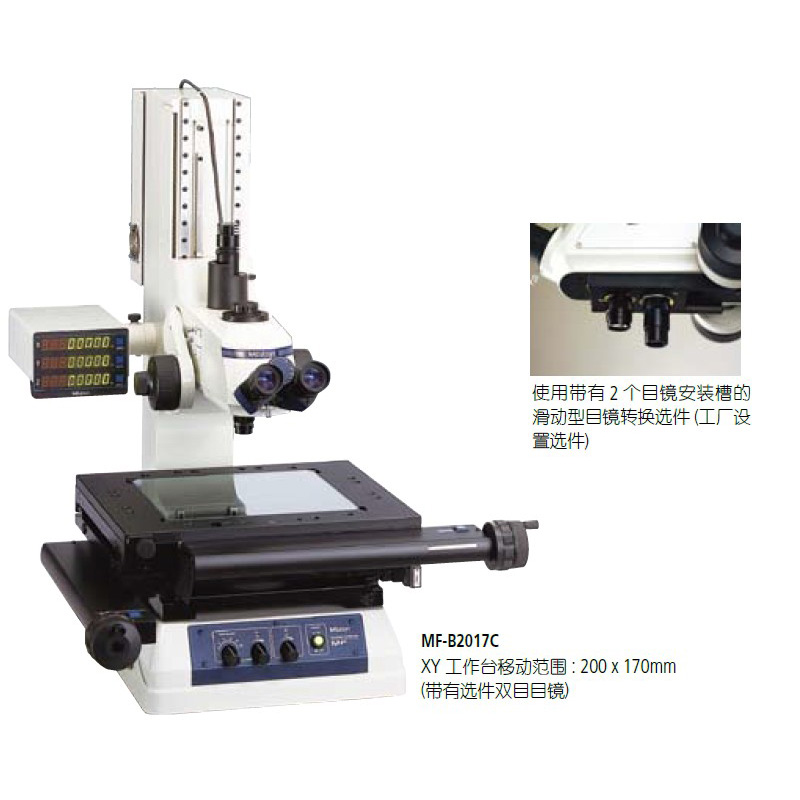

MF 176系列——测量显微镜系列
品 牌：三丰/Mitutoyo
产品描述
观察、测量和处理系统化的显微镜阵容
MF测量显微镜具有可扩展性，如与三丰公司Vision Unit 一起使用可提高其性能，或者可在PC中进行数据管理，从而确保提高效率。
特点
可观察清晰无闪烁正像，且视场开阔。
测量精度在同类设备中最高（符合JIS B 7153标准）。
使用ML系列，专门为MF系列设计的高- NA物镜（长工作距离型）。
照明装置（反射／透射）可选用高亮度LED灯泡或卤素灯泡（必选）。
利用可变孔径光阑（反射／透射）可进行无衍射观察测量。

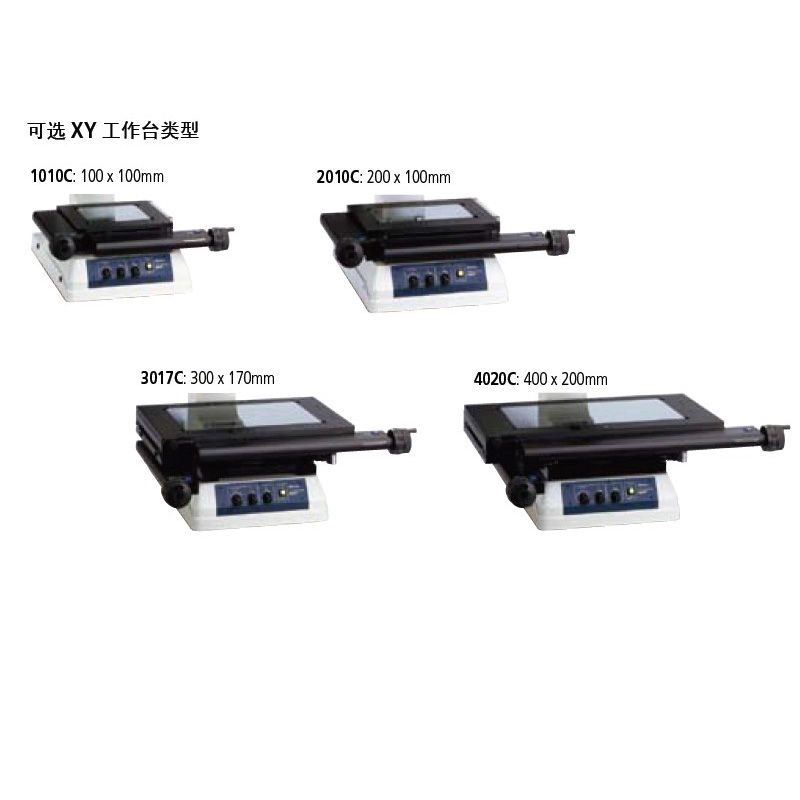

各类标准工作台的尺寸最大达到400×200mm．
快速释放装置便于在测量工件大或测量工件数量多时快速移动工作台。
粗调／细调进给手柄作为标准配置安装在两侧，便于精确聚焦与观察测量，不受用左手或右手习惯的影响。
高倍目镜观察，最高达2000X。

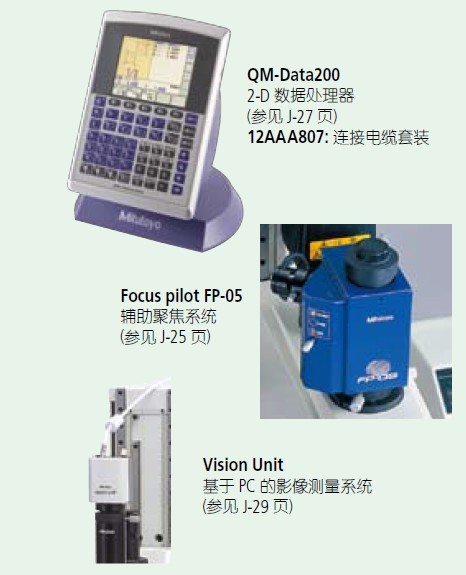

标准测量显微镜，配有种类繁多的可选附件，包括Vision Unit影像装置与各种CCD数码相机。
技术参数
观察图像： 正像
目镜镜筒（选件）： 单目目镜或双目目镜（俯角：250），十字分划板投影法，带有TV接口，光路切换比(目镜/TV 接口：50/50)
目镜（选件）： 10X，15X．20X
物镜： 3X (375-037-1)．W.D：77.0mm
可选：1X，5X 10X，20X，50X，100X
透射照明
·光源： 卤素灯泡(12V 50W)
·光学系统： 带有可调光阑的远心照明系统
·功能： 光强度可调，无级亮度调节
表面照明
·光源： 卤素灯泡(12V 150W)
·光学系统： 带有可调光圈的科勒照明系统
·功能： 光强度可调，无级亮度调节

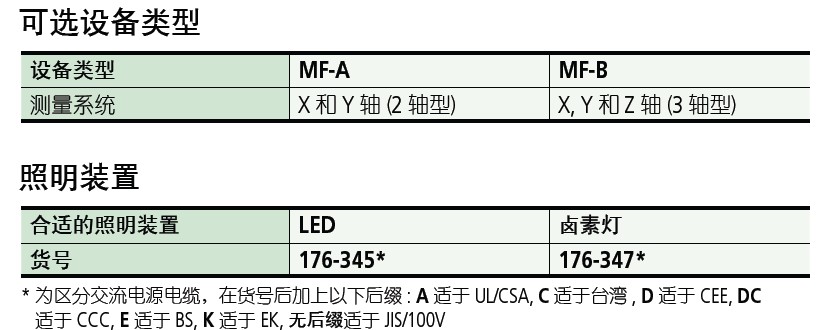

·轴数： 2轴(MF-A型)或3轴(MF-B型)
·分辨率： 0.001mm /0.0005mm/0.0001mm
·功能： 调零，方向转换，数据输出（通过RS-232C 接口）
电源： 100/110/120/220/240V AC, 50/60Hz

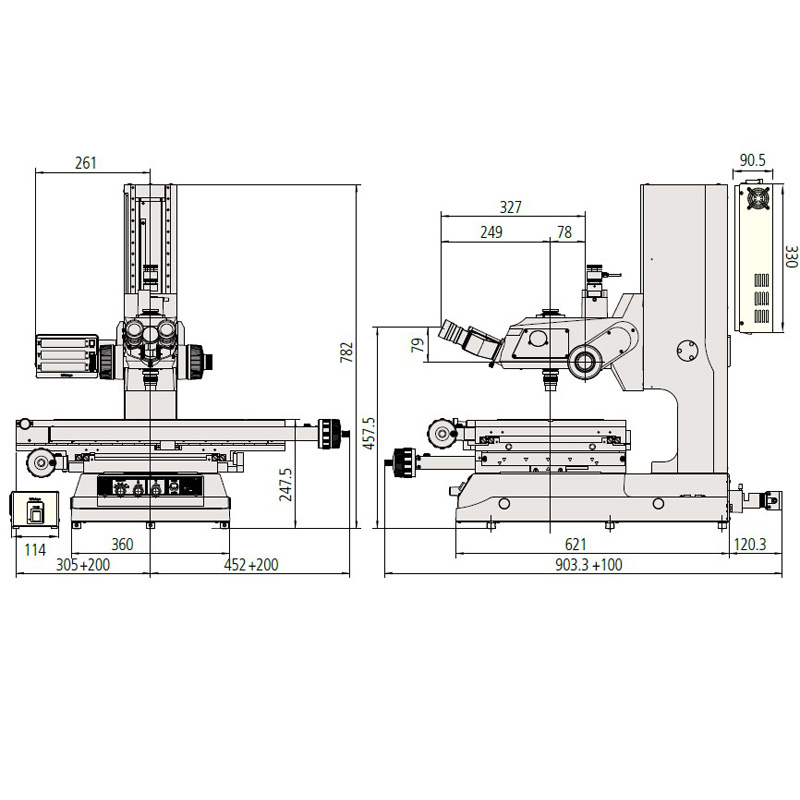

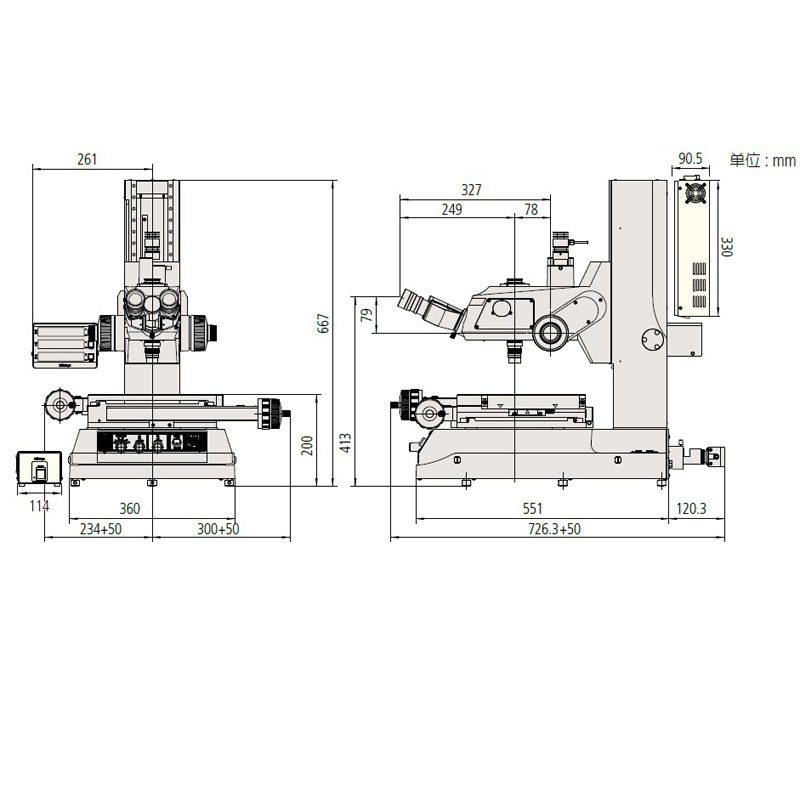

重量： 65.5kg (505C, 1010C)/69.5kg (2010C)/130kg (2017C)/138kg (3017C)/144kg (4020C)
点击 订货号或厂家货号了解MF 176系列——测量显微镜系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 测量方法 | 最大工作台载重 | 备注 | 分辨率 | 市场价 | 促销价 | 购买 |
| 37599 | 12AAA165 | 镜头清洗工具 | - | - | 询价 | ||||
| 37588 | 12AAA643 | ND2 型彩色滤光片 (透射 / 表面) | - | - | 询价 | ||||
| 37589 | 12AAA644 | ND8 型彩色滤光片 (透射 / 表面) | - | - | 询价 | ||||
| 37590 | 12AAA645 | GIF 型滤光片 (透射 / 表面) | - | - | 询价 | ||||
| 37591 | 12AAA646 | LB80 型彩色滤光片 (透射 / 表面) | - | - | 询价 | ||||
| 37600 | 12AAA846 | 脚踏开关 | - | - | 询价 | ||||
| 37605 | 12AAG806 | GIF 型彩色滤光片 (适于光纤照明装置) | - | - | 询价 | ||||
| 37606 | 12AAG807 | LB80 型彩色滤光片 (适于光纤照明装置) | - | - | 询价 | ||||
| 37550 | 12AAG836 | 十字线 (5μm 宽) | - | - | 询价 | ||||
| 37548 | 12AAG838 | 十字线 (7μm 宽) | - | - | 询价 | ||||
| 37554 | 12AAG839 | 十字线和45º 角 | - | - | 询价 | ||||
| 37555 | 12AAG840 | 十字线分划板和60º 角 | - | - | 询价 | ||||
| 37557 | 12AAG841 | 蔡氏型图 | - | - | 询价 | ||||
| 37559 | 12AAG842* | 20mm 读数尺(分度值0.1mm),兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37561 | 12AAG843* | 同心圆 (ø1.2 - ø18mm),兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37562 | 12AAG844* | 10mm 读数尺(分度值0.1mm),兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37563 | 12AAG845* | 5mm 读数尺(分度值0.05mm),兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37564 | 12AAG846* | 10x10mm 网格线 (最小1mm),兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37565 | 12AAG847* | 公制螺纹 (P = 0.25-1.0),兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37566 | 12AAG848* | 公制螺纹 (P = 1.25-2.0),兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37567 | 12AAG849* | 渐开线齿轮(14.5º), 模数 = 0.1 - 1.0,兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37568 | 12AAG850* | 渐开线齿轮(20º), 模数 = 0.1 - 1.0,兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37569 | 12AAG851* | 统一标准螺纹(80 - 28TPI),兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37570 | 12AAG852* | 统一标准螺纹(24 - 14TPI),兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37571 | 12AAG853* | 统一标准螺纹(13 - 10TPI),兼容MF/MF-U 提供分划板插板 | - | - | 询价 | ||||
| 37552 | 12AAG873 | 十字线 (3μm 宽) | - | - | 询价 | ||||
| 37553 | 12AAG876 | 十字线 (3μm 宽),适于MF-U | - | - | 询价 | ||||
| 37551 | 12AAG877 | 十字线 (5μm 宽),适于MF-U | - | - | 询价 | ||||
| 37549 | 12AAG878 | 十字线 (7μm 宽),适于 MF-U | - | - | 询价 | ||||
| 37560 | 12AAG879 | 十字线和45º 角,适于MF-U 型 | - | - | 询价 | ||||
| 37556 | 12AAG880 | 十字线分划板和60º 角,适于MF-U 型 | - | - | 询价 | ||||
| 37558 | 12AAG881 | 蔡氏型图,适于MF-U 型 | - | - | 询价 | ||||
| 37595 | 12BAB345 | 卤素灯泡 (长使用寿命型, 24V, 50W) | - | - | 询价 | ||||
| 37609 | 172-197 | 旋转式中心支架(最大工件直径: 80mm),2010B 型号需要与固定适配器(176-310) 配合使用,2017B/3017B/4020B 型号需要与固定适配器(176-304) 配合使用 | - | - | 询价 | ||||
| 37608 | 172-378 | 带有夹钳的V 型块(最大工件直径: 25mm),2010B 型号需要与固定适配器(176-310) 配合使用,2017B/3017B/4020B 型号需要与固定适配器(176-304) 配合使用 | - | - | 询价 | ||||
| 37607 | 176-107 | 带有夹钳的支架,2010B 型号需要与固定适配器(176-310) 配合使用,2017B/3017B/4020B 型号需要与固定适配器(176-304) 配合使用 | - | - | 询价 | ||||
| 37610 | 176-305 | 带有微调旋钮的旋转工作台，适用于505C/1010C/2010C 型号 | - | - | 询价 | ||||
| 37611 | 176-306 | 带有微调旋钮的旋转工作台，适用于2017C/3017C/4020C 型号 | - | - | 询价 | ||||
| 37596 | 176-308 | 防震台架 | - | - | 询价 | ||||
| 37597 | 176-309 | 安装台架 | - | - | 询价 | ||||
| 37578 | 176-313 | 数显量角目镜 (10X) | - | - | 询价 | ||||
| 37586 | 176-314-1 | 滑动型物镜转换器 (2-mount, parfocal) | - | - | 询价 | ||||
| 37587 | 176-314-2 | 滑动型物镜转换器 (2-mount, mag. adjusted) | - | - | 询价 | ||||
| 37603 | 176-343 | 双光纤照明装置 | - | - | 询价 | ||||
| 25081 | 176-345* | LED | - | - | 询价 | ||||
| 25082 | 176-347* | 卤素灯 | - | - | 询价 | ||||
| 37601 | 176-351-6 | 斜面表面照明装置 | - | - | 询价 | ||||
| 37604 | 176-366 | 环形光纤照明装置 | - | - | 询价 | ||||
| 37602 | 176-367-2 | LED 环形照明装置 | - | - | 询价 | ||||
| 37572 | 176-392 | 10X 单目目镜 | - | - | 询价 | ||||
| 37573 | 176-393 | 10X 双目目镜套装 | - | - | 询价 | ||||
| 25071 | 176-662* | （XY工作台尺寸）1010C | 线性编码器（2轴型：X/Y轴，3轴型：X/Y/Z轴） | 10kg | MF-A | 0.001mm/0.0005mm/0.0001mm(可转换) | - | - | 询价 |
| 25073 | 176-663* | （XY工作台尺寸）2010C | 线性编码器（2轴型：X/Y轴，3轴型：X/Y/Z轴） | 10kg | MF-A | 0.001mm/0.0005mm/0.0001mm(可转换) | - | - | 询价 |
| 25075 | 176-664* | （XY工作台尺寸）2017C | 线性编码器（2轴型：X/Y轴，3轴型：X/Y/Z轴） | 20kg | MF-A | 0.001mm/0.0005mm/0.0001mm(可转换) | - | - | 询价 |
| 25077 | 176-665* | （XY工作台尺寸）3017C | 线性编码器（2轴型：X/Y轴，3轴型：X/Y/Z轴） | 20kg | MF-A | 0.001mm/0.0005mm/0.0001mm(可转换) | - | - | 询价 |
| 25079 | 176-666* | （XY工作台尺寸）4020C | 线性编码器（2轴型：X/Y轴，3轴型：X/Y/Z轴） | 15kg | MF-A | 0.001mm/0.0005mm/0.0001mm(可转换) | - | - | 询价 |
| 25072 | 176-682* | （XY工作台尺寸）1010C | 线性编码器（2轴型：X/Y轴，3轴型：X/Y/Z轴） | 10kg | MF-B | 0.001mm/0.0005mm/0.0001mm(可转换) | - | - | 询价 |
| 25074 | 176-683* | （XY工作台尺寸）2010C | 线性编码器（2轴型：X/Y轴，3轴型：X/Y/Z轴） | 10kg | MF-B | 0.001mm/0.0005mm/0.0001mm(可转换) | - | - | 询价 |
| 25076 | 176-684* | （XY工作台尺寸）2017C | 线性编码器（2轴型：X/Y轴，3轴型：X/Y/Z轴） | 20kg | MF-B | 0.001mm/0.0005mm/0.0001mm(可转换) | - | - | 询价 |
| 25078 | 176-685* | （XY工作台尺寸）3017C | 线性编码器（2轴型：X/Y轴，3轴型：X/Y/Z轴） | 20kg | MF-B | 0.001mm/0.0005mm/0.0001mm(可转换) | - | - | 询价 |
| 25080 | 176-686* | （XY工作台尺寸）4020C | 线性编码器（2轴型：X/Y轴，3轴型：X/Y/Z轴） | 15kg | MF-B | 0.001mm/0.0005mm/0.0001mm(可转换) | - | - | 询价 |
| 37581 | 375-034-1 | 5X 物镜 (W.D.: 61mm, N.A.: 0.13) | - | - | 询价 | ||||
| 37579 | 375-036-2 | 1X 物镜 (W.D.: 61mm, N.A.: 0.03) | - | - | 询价 | ||||
| 37580 | 375-037-1 | 3X 物镜 (W.D.: 77mm, N.A.: 0.09) | - | - | 询价 | ||||
| 37582 | 375-039 | 10X 物镜 (W.D.: 51mm, N.A.: 0.21) | - | - | 询价 | ||||
| 37577 | 375-043 | 量角目镜 (10X) | - | - | 询价 | ||||
| 37583 | 375-051 | 20X 物镜 (W.D.: 20mm, N.A.: 0.42) | - | - | 询价 | ||||
| 37584 | 375-052 | 50X 物镜 (W.D.: 13mm, N.A.: 0.55) | - | - | 询价 | ||||
| 37585 | 375-053 | 100X 物镜 (W.D.: 6mm, N.A.: 0.7) | - | - | 询价 | ||||
| 37592 | 375-054 | 0.5X 相机转向镜 (带有 C-mount 适配器) | - | - | 询价 | ||||
| 37598 | 375-056 | 读数尺 | - | - | 询价 | ||||
| 37575 | 378-857 | 15X 目镜套装 (视场范围: 16mm) | - | - | 询价 | ||||
| 37576 | 378-858 | 20X 目镜套装 (视场范围: 12mm) | - | - | 询价 | ||||
| 37574 | 378-866 | 10X 目镜套装 (视场范围: 24mm) | - | - | 询价 | ||||
| 37594 | 513667 | 卤素灯泡 (24V, 50W) | - | - | 询价 | ||||
| 37593 | 970441 | C-mount 适配器 | - | - | 询价 |
*在货号后加上以下后缀（如：176-668-10）：-10适于英国手动用户 11适于中国手动用户，无后缀适于日本手动用户

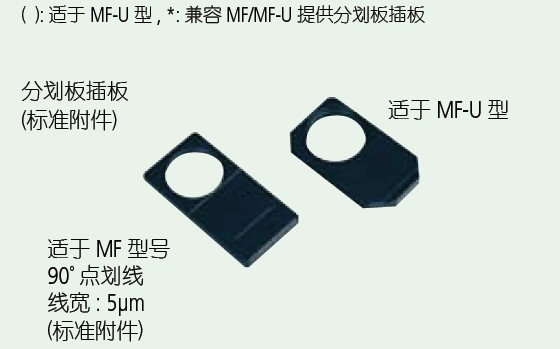

3X 目镜分化板
12AAG838 (12AAG878)：十字线(7um宽)
12AAG836 (12AAG877)：十字线(5um宽)
12AAG873 (12AAG876)：十字线(3um宽)
12AAG839 (12AAG879)：十字线和45°角
12AAG840 (12AAG880)：十字线分划板和60°角
12AAG841 (12AAG881)：蔡氏型图
12AAG842*： 20mm读数尺(分度值0.1mm)
12AAG843*： 同心圆(Φ12 - Φ18mm)
12AAG844*： 10mm读数尺(分度值0.1mm)
12AAG845*： 5mm读数尺(分度值0.05mm)
12AAG846*： 10x10rnm网格线(最小1mm)
12AAG847*： 公制螺纹(P=0.25-1.0)
12AAG848*： 公制螺纹(P=1.25-2.0)
12AAG849*： 渐开线齿轮(14.5°)，模数=0.1 -1.0
12AAG850*： 渐开线齿轮(20°)，模数=0.1 - 1.0
12AAG851*： 统标准螺纹(80 - 28TPl)
12AAG852*： 统标准螺纹(24 - 14TPl)
12AAG853*： 统标准螺纹(13 - 10TPl)
选件
176-392: 10X单目目镜
176-393: 10X双目目镜套装
378-866: 10X目镜套装(视场范围：24mm)
378-857: 15X目镜套装(视场范围：16mm)
378-858: 20X目镜套装(视场范围：12mm)
375-043： 量角目镜(10X)
176-313： 数显量角目镜(10X)
375-036-2: 1X物镜(w.D:61mm,N.A.:0.03)
375-037-1: 3X物镜(W.D:77mm,N.A.:0.09)
375-034-1: 5X物镜(W.D:61mm,N.A.:0.13)
375-039: 10X物镜(W.D:51mm,N.A.:0.21)
375-051: 20X物镜(W.D:20mm,N.A.:0.42)
375-052: 50X物镜(W.D:13mm,N.A.:0.55)
375-053: 100X物镜(W.D:6mm,N.A.:0.7)
176-314-1: 滑动型物镜转换器(2-mount, parfocal)
176-314-2: 滑动型物镜转换器(2-mount，mag. adjusted)
12AAA643: ND2型彩色滤光片（透射／表面）
12AAA644: ND8型彩色滤光片（透射／表面）
12AAA645: GIF型滤光片（透射／表面）
12AAA646: LB80型彩色滤光片（透射／表面）
375-054: 0.5X相机转向镜（带有C-mount适配器）
970441： C-mount适配器
513667: 卤素灯泡(24V，50w)
12BAB345: 闵素灯泡(长使用寿命型，24V，50w)
176-308： 防震台架
176-309： 安装台架
375-056： 读数尺
12AAA165: 镜头清洗工具
12AAA846: 脚踏开关
照明元件
176-351-6: 斜面表面照明装置
176-367-2: LED环形照明装置
176-343： 双光纤照明装置
176-366： 环形光纤照明装置
12AAG806: GIF型彩色滤光片（适于光纤照明装置）
12AAG807： LB80型彩色滤光片（适于光纤照明装置）
固定和工作台附件
176-107： 带有夹钳的支架*
172-378： 带有夹钳的V型块*(最大工件直径：25mrn)
172-197： 旋转式中心支架*(最大工件直径：80rnrn)
176-305： 带有微调旋钮的旋转工作台，适用于 505C/1010C/2010C 型号
176-306： 带有微调旋钮的旋转工作台，适用于2017C/3017C/4020C 型号
* 2010B型号需要与固定适配器(176-310)配合使用
2017B/3017B/4020B型号需要与固定适配器(176-304)配合使用
