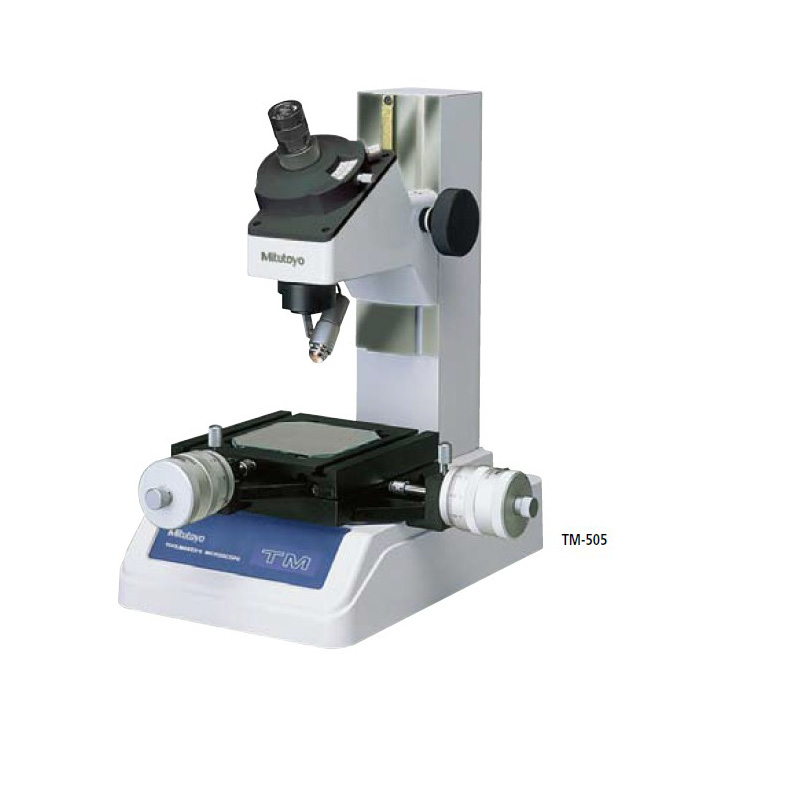

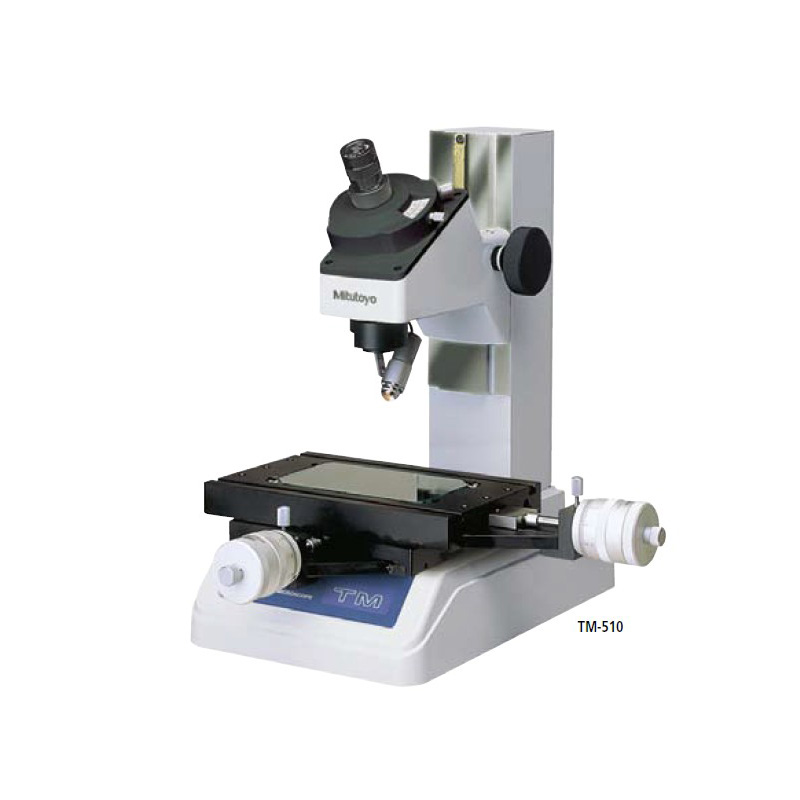

TM-500 工具显微镜系列

品 牌:三丰/Mitutoyo

产品描述

三丰公司TM系列工具显微镜适于测量加工工件的直径和角度,安装分划板可检测螺丝和齿轮形状。小型化设计,十分适于在车司等狭小空间使用。
特点

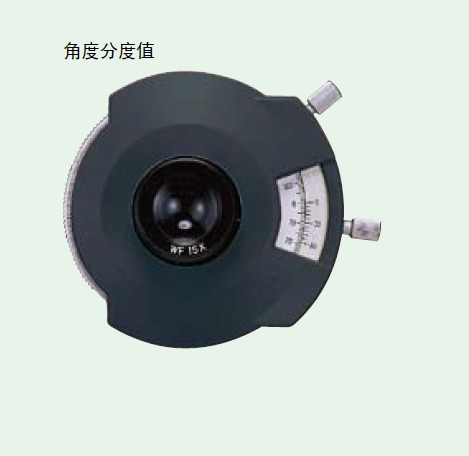

转动刻度盘,对准十字线分划板与工件图像,实现角度测量。
照明强度可调。

技术参数

观察图像:    正像
光管:          单目目镜(屈光度可调)
                   俯角:30°
                   分划板:90°十字线分划板(176-126)
角度分度值: 范围:360°
                   最小读数:6'(使用游标)
目镜:          15×(176-116).视场范围:13mm
                   可选:10X,20X
物镜:          2X(176-138),工作距离:67mm
                   可选:5X,10X
总倍率:       30X
透射照明

   ·光源:    钨丝灯泡(24V 2W)
   ·功能:    带有绿色滤光片,光强度可调
表面照明:
·光源:       钨丝灯泡(24V 2W)
·功能:       光强度可调
电源:       100/110/120/220/240V AC,50/60Hz
重量:       13.5g(14.5kg:TM - 510)



点击 订货号厂家货号了解TM-500 工具显微镜系列下各规格产品更多参数

订货号 厂家货号 型号 测量方法 最大工作台载重 备注 市场价 促销价 购买
37620 11635-041 矩形量块 (25mm) - - 询价
37619 152-389 Y 轴微分头(测量范围: 25mm, 读数: 0.005mm) - - 询价
37618 152-390 X 轴微分头(测量范围: 25mm, 读数: 0.005mm) - - 询价
37617 164-161 数显测微头(测量范围: 50mm, 读数: 0.001mm) - - 询价
37627 172-196 适于TM-510 旋转工作台 (有效直径:100mm) - - 询价
37629 172-197 适于TM-510 的旋转式中心架(最大工件直径: 80mm) - - 询价
37630 172-378 带有夹钳的V 型块(最大工件直径: 25mm) - - 询价
37628 176-105 适于TM-505 的旋转式中心架(最大工件直径: 70mm) - - 询价
37626 176-106 适于TM-505 旋转工作台 (有效直径:66mm) - - 询价
37631 176-107 带有夹钳的支架 - - 询价
37637 176-109 公制螺纹 (间距 = 0.25 - 1mm) - - 询价
37638 176-110 公制螺纹 (间距 = 1.25 - 2mm) - - 询价
37633 176-111 同心圆(ø4mm 以下、0.05mm 半径增量) - - 询价
37654 176-112 20º 渐开线齿轮 (标准齿条型) - - 询价
37635 176-113 55º 角 - - 询价
37636 176-114 60º 角 - - 询价
37612 176-115 10X 目镜 (视场范围: 13mm) - - 询价
37613 176-116 15X 投影镜头组 - - 询价
37614 176-117 20X 目镜 (视场范围: 10mm) - - 询价
37647 176-120 惠式螺纹 (60 - 26TPI) - - 询价
37648 176-121 惠式螺纹 (24 - 18TPI) - - 询价
37649 176-122 惠式螺纹 (16 - 11TPI) - - 询价
37644 176-123 统一标准螺纹 (80 - 28TPI) - - 询价
37645 176-124 统一标准螺纹 (24 - 14TPI) - - 询价
37646 176-125 统一标准螺纹 (13 - 10TPI) - - 询价
37650 176-127 NF 螺纹 (80 - 28TPI) - - 询价
37651 176-128 NF 螺纹 (24 - 14TPI) - - 询价
37652 176-129 NF 螺纹 (13 - 10TPI)) - - 询价
37653 176-130 14.5º 渐开线齿轮 (标准齿条型) - - 询价
37634 176-135 同心圆 - - 询价
37616 176-137 物镜, 10X (W.D.: 14mm, N.A.: 0.14) - - 询价
37615 176-139 物镜, 5X (W.D.: 33mm, N.A.: 0.10) - - 询价
37639 176-140 ISO 公制螺纹 (间距 = 0.075 - 0.7mm) - - 询价
37640 176-141 ISO 公制螺纹 (间距 = 0.75 - 2mm) - - 询价
37641 176-142 ISO 统一标准螺纹 (80 - 28TPI) - - 询价
37642 176-143 ISO 统一标准螺纹 (24 - 14TPI) - - 询价
37643 176-144 ISO 统一标准螺纹 (13 - 10TPI) - - 询价
37632 176-203 双灯反射照明器 - - 询价
37623 176-204 适于Z 轴测量的指针式千分表附件 - - 询价
25083 176-811* TM-505微分头(选件)5kg—— - - 询价
25084 176-812* TM-505微分头(选件)5kg—— - - 询价
37622 383038 卤素灯泡 (24V, 2W) - - 询价
37621 611675-041 矩形量块 (50mm) - - 询价
37624 965013 适于数显测微头 的SPC 电缆 - - 询价
37625 990561 工件夹(2 个/套) - - 询价

*为区分交流电源电缆,在货号后加上以下后缀:A适于UL/CSA,CED适于CEE,D适于CEE.CEE适于BS,DC 适于CCC, E适于BS, K适于EK,无后缀适于JIS/100V

注:D和E与CE不兼容

选件

176-115:    10X目镜(视场范围:13mm)
176-116:    15X投影镜头组*
176-117:    20X目镜(视场范围:10mm)
176-139:    物镜,5X (W.D.:133mm, N.A.:0.10)
176-137:    物镜,10X(W.D.:14mm, N.A.:0.14)
164-161:  数显测微头(测量范围:50mm,读数:0.001mm)
152-390:    X轴微分头(测量范围:25mm,读数:0.005mm)
152-389:    Y轴微分头(测量范围:25mm,读数:0.005mm)

11635-041:矩形量块(25mm)
611675-041:矩形量块(50mm)
383038:    卤素灯泡(24V, 2W)
176-204:     适于Z轴测量的指针式千分表附件
965013:    适于数显测微头的SPC 电缆


固定和工作台附件
990561:    工件夹(2个/套)
176-106:  适于TM-505旋转工作台(有效直径:66mm)
172-196:  适于TM-510旋转工作台(有效直径:100mm)
176-105:  适于TM-505的旋转式中心架(最大工件直径:70mm)
172-197:  适于TM-510的旋转式中心架(最大工件直径:80mm)
172-378:  带有夹钳的V型块(最大工件直径:25mm)
176-107:  带有夹钳的支架


照明元件
176-203:  双灯反射照明器



分划板
176-111:  同心圆(Φ4mm以下、0.05mm半径增量)
176-135:  同心圆
176-113:  55°角
176-114:  60°角
176-109:  公制螺纹(间距=0.25 - 1mm)
176-110:  公制螺纹(间距=1.25 - 2mm)
176-140:  ISO公制螺纹(间距=0.075 - 0.7mm)
176-141:  ISO公制螺纹(间距=0.75 - 2mm)
176-142:  ISO统一标准螺纹(80 - 28TPI)

176-143:  ISO统一标准螺纹(24 - 14TPI)
176-144:  ISO统一标准螺纹(13 - 10TPI)
176-123:  统一标准螺纹(80 - 28TPI)
176-124:  统一标准螺纹(24 - 14TPI)
176-125:  统一标准螺纹(13 - 10TPI)
176-120:  惠式螺纹(60 - 26TPI)
176-121:  惠式螺纹(24 - 18TPI)
176-122:  惠式螺纹(16 -1 ITPI)
176-127:  NF螺纹(80 - 28TPI)
176-128:  NF螺纹(24 - 14TPI)
176-129:  NF螺纹(13 - 10TPI)

176-130:  14.5°渐开线齿轮(标准齿条型)
176-112:  20°渐开线齿轮(标准齿条型)
