带磁性表座的万向台架
  • 带磁性表座的万向台架
收藏该系列

带磁性表座的万向台架系列

品 牌:施泰力/Starrett

产品描述

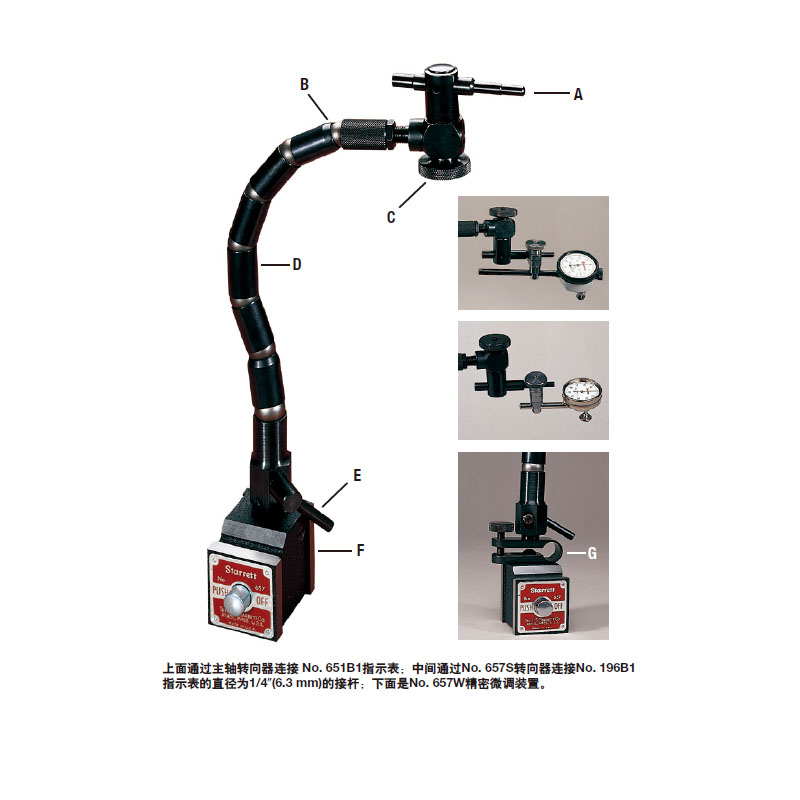

用于装夹Starrett背置活塞式AGD表盘和微型表盘指示表。也可以用于其他厂商制造的类似指示表,柔性节臂是由钢制短管、精密球型关节装配而成,通过内部的钢丝牵引。可以通过旋转磁性表座附近的锁紧开关调整,使它能够停在普通台架难以到达的任意测量位置。装配了磁性表座,主轴伸展后,垂直方向大约的长度为15(380mm),水平方向大约的长度为10(250mm)。主轴末端的转向器可以旋转360º并且可以停在任意位置。

底座有3个磁性接触表面。分别位于底面、侧面、背面。V型槽底座可吸附在心轴, 转轴, 卡盘上。

No. 657W附件可以通过旋转拨动开关微调到零点(主轴锁紧在刚性位置),然后开始设置指示表。

A.量规接杆
最大处直径3/8"(9.5mm)x长3"(75mm),其余部分分3段,直径分别为5/16, 1/4,7/32"(8, 6.3, 5.5mm) 配合夹钳用于连接Nos. 708, 709, 711,811表盘式指示表。夹钳规格请见前页的描述。

B.啮合套管式主轴调节装置用锁紧螺母保持主轴处于合适的刚性位置

C. 主轴转向器安装孔直径3/8"(9.5mm)用于夹紧指示表测杆

D. 万向节 No. 657U
E. 锁紧开关拉紧内部的钢丝使主轴保持刚性,停在合适的位置。

F. 磁性表座No. 657P磁性底座带按钮开关。

点击 订货号厂家货号了解带磁性表座的万向台架系列下各规格产品更多参数

订货号 厂家货号 产品描述 产品号 备注 市场价 促销价 购买
27197 52757 磁性底座 657P 图片号:F  ¥1169.00 974.00 加入购物车
27195 52760 磁性底座及万向可调型关节臂 657T 完整配置  ¥2395.00 1996.00 加入购物车
27196 52761 磁性底座及万向可调型关节臂及微调装置 657TW 完整配置  ¥2828.00 2357.00 加入购物车
27199 52763 微调装置 657W 图片号:G  ¥434.00 362.00 加入购物车
27198 52762 万向可调型关节臂和锁紧装置657U图片号:(A, B, C, D, E) - - 询价
27200 72400 指示表接杆PT17850图片号:A - - 询价

带包装盒
