比较仪台架——Starrett AGD表盘式指示表
  • 比较仪台架——Starrett AGD表盘式指示表
  • 比较仪台架——Starrett AGD表盘式指示表
收藏该系列

比较仪台架——Starrett AGD表盘式指示表系列

品 牌:施泰力/Starrett

产品描述

No. 665 系列

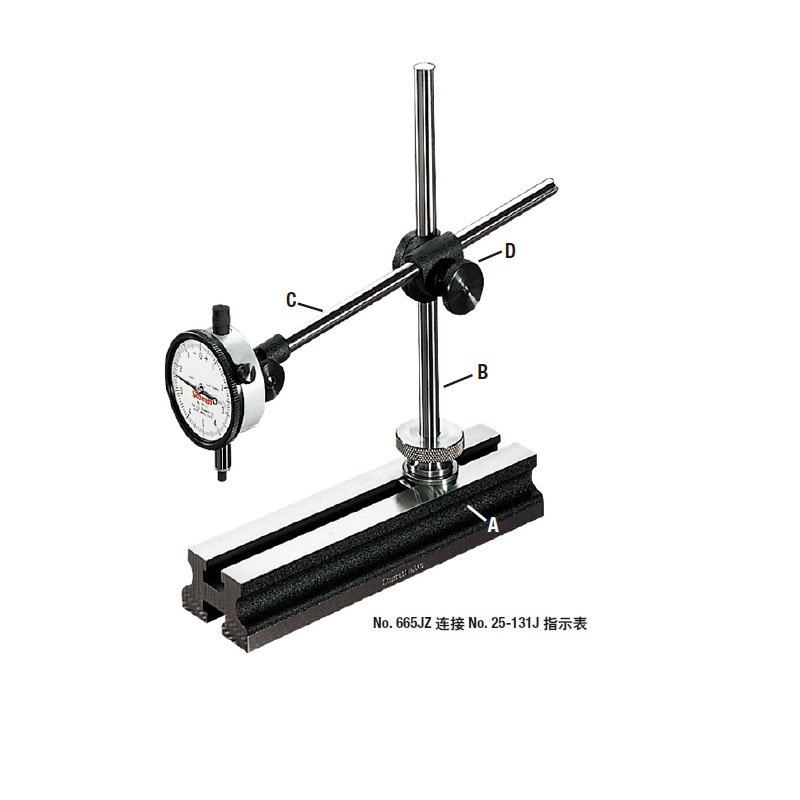

这是应用广泛的指示表台架,底座极其稳定。(A)底座尺寸8 - 1/2"(215mm)x2-1/4"(57mm) 底座的上的T型槽可以插入工件(B)垂直立柱长8"(200mm)(C)指示表支撑杆长9-1/2"(238mm)(A)(B)(C)共同决定了工作区域底座上的T型槽长8-1/2"(215mm),垂直立柱可以沿槽自由移动。

通过T型槽底座上的一个孔直径为3/8"(9.5mm)的转接装置,垂直立柱被固定在底座的上表面上可以装配各种机械式AGD指示表和电子式指示表如Nos.2600和2700系列。

D. 可旋转立柱转向器 No. 665D转向器接杆安装孔直径.375"(9.5mm), 立柱安装孔直径.465"(11.8mm)连接No.665L套管可以使.465(11.8mm) 安装孔直径减为3/8(9.5mm)。

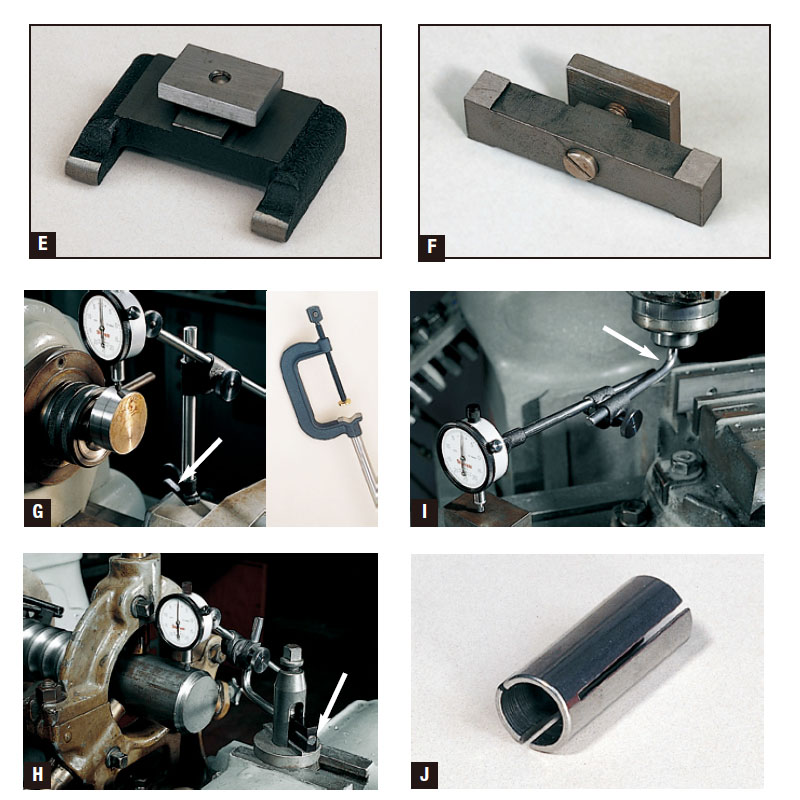

E. 底座参考指南 No.665E(选配) 用于和直线或带角表面进行比较,检查零件或表面质量,安装在底座上的T型槽中,固定在长度方向的右角上。沿半径表面推进或滑行。

F. 矩形键沟指南 No. 665F(选配) – 从直角边引导, T型槽和键沟宽至少1/2"(12.7mm)。有直角边缘,固定在长度方向的右角上。沿半径表面推进或滑行。

通过移动旋转立柱转向器和量规支撑接杆,我们有三种有效的组合检查方法见下面叙述:

G. 夹钳 No. 665G把夹钳立柱放入转向器并锁紧,这种组合可以用来夹持量规支撑接杆,使指示表到达原本难以放置的位置 。

它的夹持能力为3"(75mm),立柱大概长5-3/4"(145mm)夹紧立柱直径为.464"(11.8mm),可以连接常规旋转立柱转向器No. 665D。

有3种夹钳立柱的直径可选用–No.665G-3/8夹持立柱直径3/8"(9.5mm)配合No.665L缩紧套管,可以使用常用的旋转立柱转向器No.665D,Nos.665G-5/16(7.9mm)和665G-1/4(6.3mm)可配备其他的转向器支持指示表。

H. 工具立柱夹持器No. 665H把偏置臂的一端放入旋转立柱转向器No.665D中(配备No.665L缩紧套管),然后把这个矩形的工具立柱夹持器No.665H连接到偏置臂的另一端,这样就可以夹紧在车床或其他设备的主轴上。

I. 偏置臂No. 665G-1另外一个常用组合是将缩紧套管(标配)放入转向器,然后把偏置臂的一端也放进去,这样就可以放入直径3/8"(9.5mm)的卡盘或筒夹中使用,从而扩大了使用范围。

J. 缩紧套管 No. 665L套管最大放大直径为.465"(11.8mm)最小直径.375"(9.5mm)。

点击 订货号厂家货号了解比较仪台架——Starrett AGD表盘式指示表系列下各规格产品更多参数

订货号 厂家货号 产品描述 产品号 备注 市场价 促销价 购买
27916 52754 孔径465和3/8"(11.8 和9.5mm)夹持能力的旋转立柱转向器,带No.665L 缩减套管 665D 图片号:D*  ¥457.00 381.00 加入购物车
27925 52756 缩紧套管 (用于旋转立柱转换器)最大放大直径.465"(11.8mm) 最小直径 .375"(9.5mm) 665L 图片号:J*  ¥77.00 64.00 加入购物车
27913 52783 底座 52783 图片号:A*  ¥1330.00 1108.00 加入购物车
27914 52784 垂直底座立柱.464"x 8"(11.8 x 200mm)带夹紧装置 665B 图片号:B*  ¥509.00 424.00 加入购物车
27924 52789 偏置臂直径 3/8"(9.5mm)长3"和5-1/2"(75 和140mm) 665G-1 图片号:I*  ¥127.00 106.00 加入购物车
27923 52790 工具立柱夹持器尺寸大概为1"x 7/16"(25 x 11mm) 665H 图片号:H*  ¥212.00 177.00 加入购物车
27919 52792 立柱规格为464"x 5-3/4"(11.8 x 146mm)的夹钳 665G 图片号:G*  ¥575.00 479.00 加入购物车
27920 52793 立柱直径为1/4(6.3mm)的夹钳 665G-1/4   ¥557.00 464.00 加入购物车
27921 52794 立柱直径为5/16"(7.9mm)的夹钳 665G-5/16   ¥557.00 464.00 加入购物车
27922 52795 立柱直径为3/8"(9.5mm)的夹钳 665G-3/8   ¥557.00 464.00 加入购物车
27926 56275 完整组合 * No. 25-131J英制指示表带包装盒 665JZ 带表组套  ¥5846.00 4872.00 加入购物车
27927 56276 完整组合 * No. 25-181J公制指示表,带包装盒 665MJZ 带表组套  ¥6091.00 5076.00 加入购物车
27915 52755 量规支撑臂接杆3/8"x 9-1/2"(9.5 x 240mm)带夹紧装置PT06784-A图片号:C* - - 询价
27917 52787 底座参考指南665E图片号:E - - 询价
27918 52788 矩形键沟指南665F图片号:F - - 询价

每个包装盒一套
