曲轴变形检测量规系列
品 牌：施泰力/Starrett
产品描述
No. 696 2-3/8– 18"
No. 696M 61– 458mm

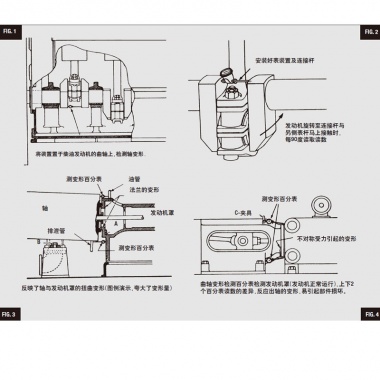

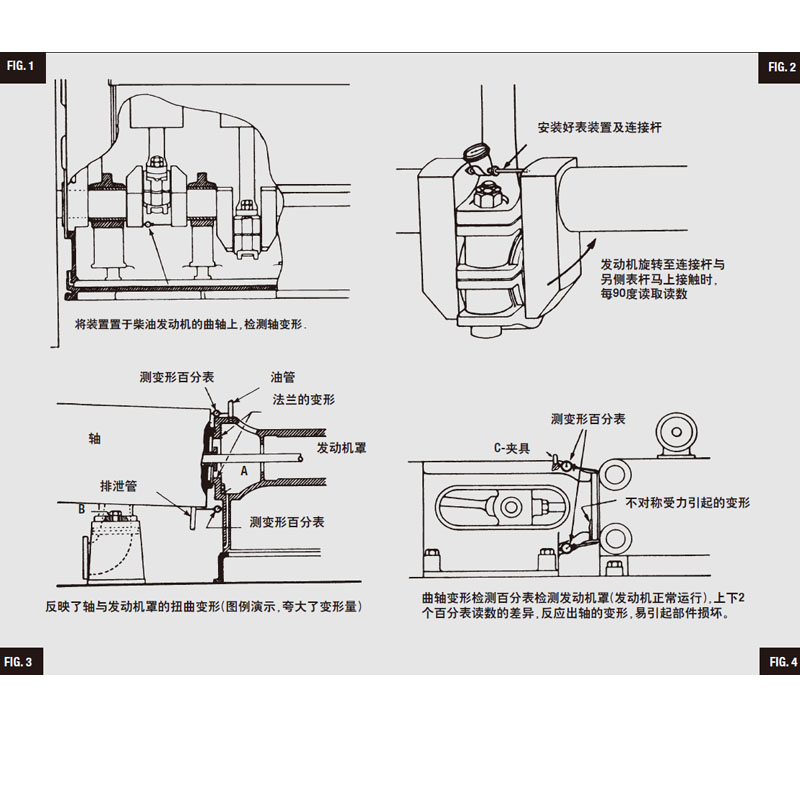

不需拆装发动机,即可实现轴承及轴变形检测的理想设备。也是检测发动机罩的理想设备。检测曲轴变形(图1和图2,见下页)。原理是:轴的扭曲及轴承的损坏会直接造成变形。此装置可不需拆装发动机,即可检测轴承及轴的变形。广泛应用于柴油发动机轴,发动机及空压机的曲轴检测。也可在发动机运行时,检测发动机罩(图3和图4,见下页)。上下2个百分表的对比读数可看出由于过应力损坏轴肩而造成的轴类变形。
百分表采取特殊弹簧张力,在任意位置,可在不损失刚性的前提下,置于工件表面,而不需要人手扶持。测头为60°锥角的锥形,接触点为尖点。

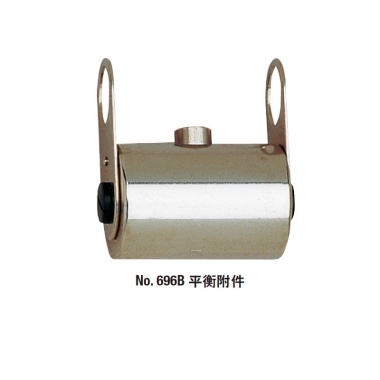

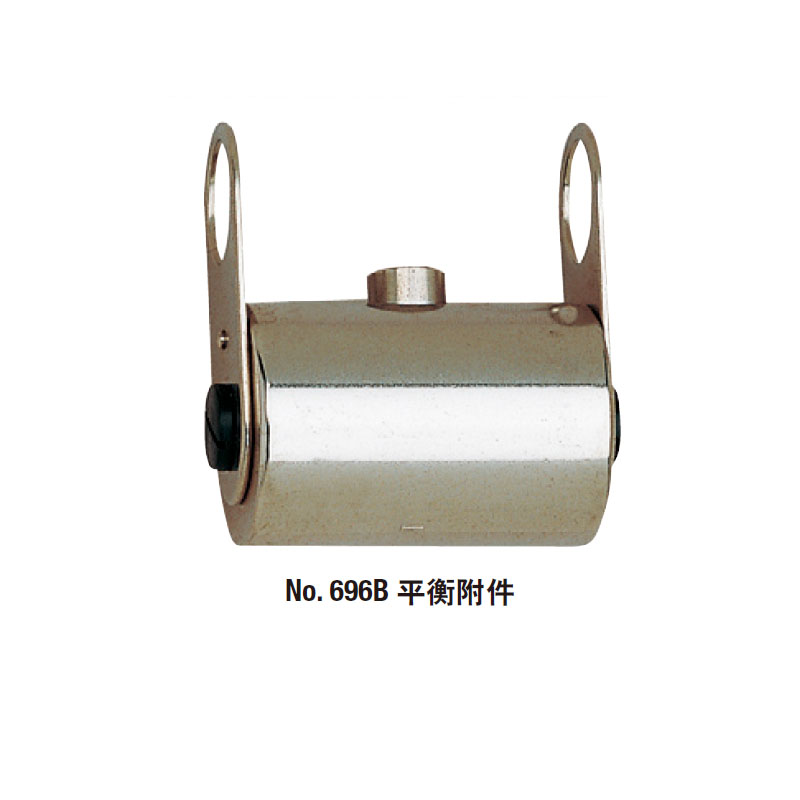

No.696B平衡附件可配合使用。在曲轴旋转时,此附件可使百分表盘处于向上或其他设定的位置。安装方法为:先拆掉上面的螺母,然后是两端的定位销。此附件采用表面镀镍。
百分表的行程为大约5/32"(4mm),带有测杆及延长杆,范围从2z3/8-18"(61-458mm)。配有10个测杆及1个延长杆。表盘可旋转,且镶有高强度水晶。
示例为为Hartford公司设计的,检测发动机轴及罩子。
点击 订货号或厂家货号了解曲轴变形检测量规系列下各规格产品更多参数
| 订货号 | 厂家货号 | 测量范围 | 产品描述 | 产品号 | 备注 | 市场价 | 促销价 | 购买 |
| 28068 | 52901 | 2-3/8 – 18" | 百分表参数(分辨率：.001"；单圈读数：.040") | 696Z | 带平衡附件的曲轴变形检测百分表 | ￥5497.00 | 4581.00 | 加入购物车 |
| 28069 | 52902 | 61-458mm | 百分表参数(分辨率：0.02mm；单圈读数：1mm) | 696MZ | ￥5497.00 | 4581.00 | 加入购物车 | |
| 28070 | 52903 | 平衡附件 | 696B | ￥467.00 | 389.00 | 加入购物车 |

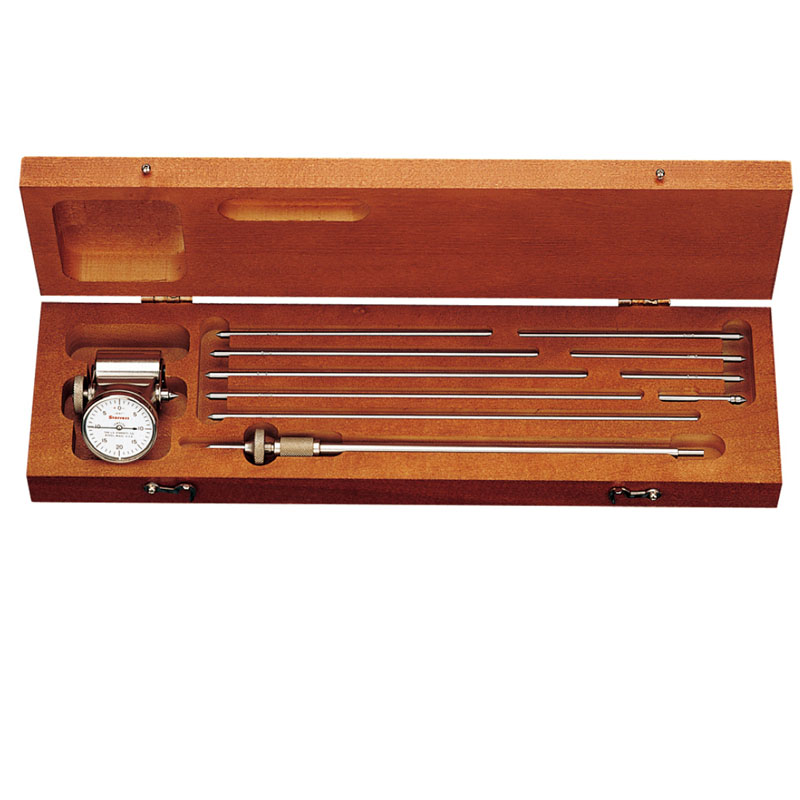

产品包装箱内含10根测杆,尖测头及平衡附件。
