大型指示表型三点柱形测头式外螺纹测量系统系列
品 牌：施泰力/Starrett
产品描述

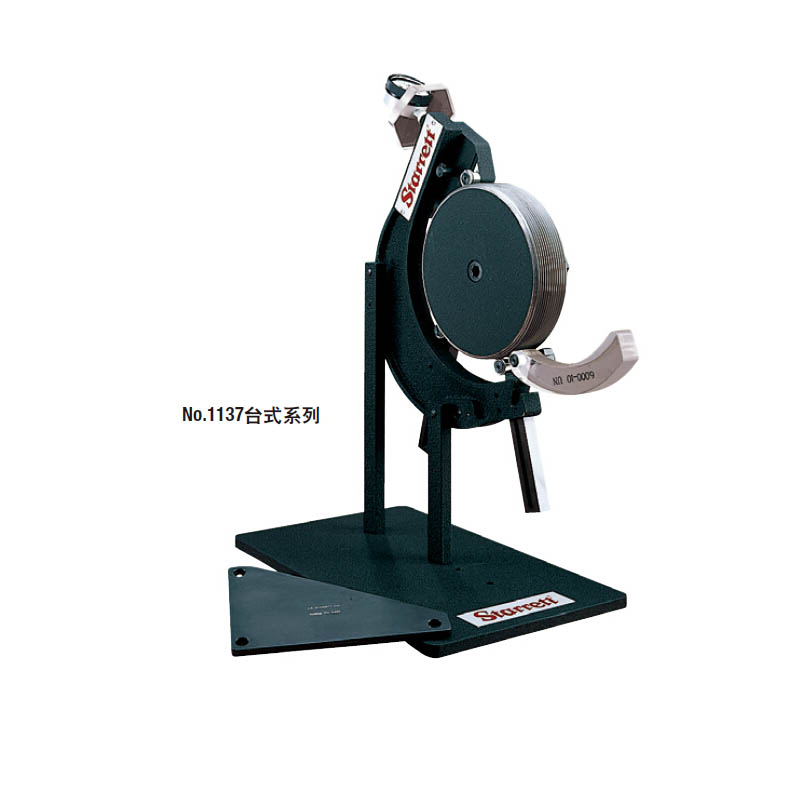

No. 1137 “C” 型 台式系列

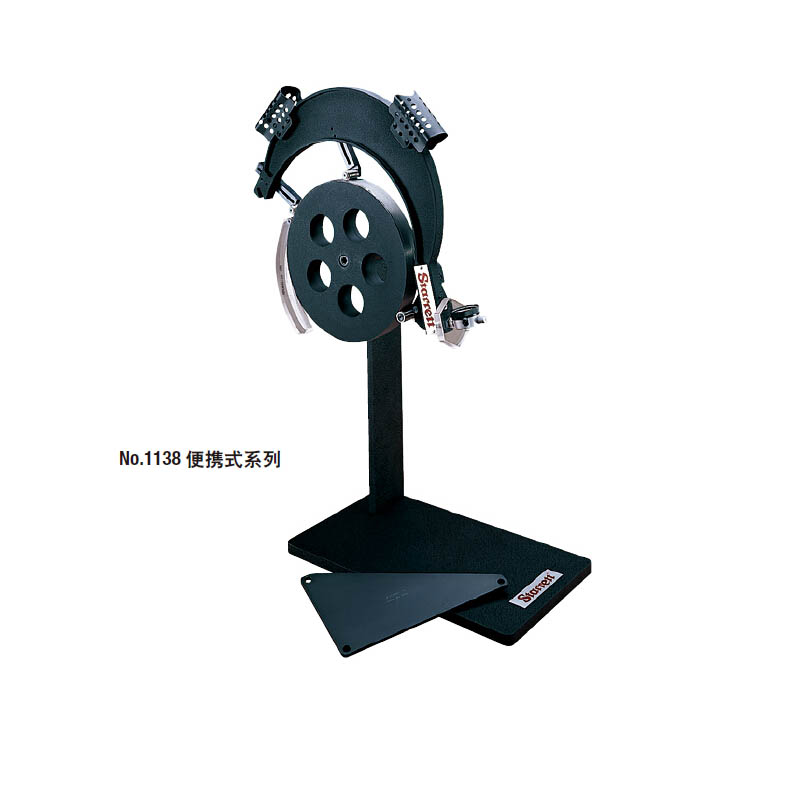

No. 1138 “C”型 便携式系列
此型号的螺纹系统类似于1130和1131系列，只不过适用于大尺寸外径测量。三测头式外螺纹系统可以使用单螺牙测头和多螺牙测头来测量中径尺寸和最大实体尺寸。
编号1137系列是台式系列，测量范围从3(76mm) 到610mm。
编号1138系列的功能和编号1137的功能基本相同，但它是便携式系列。
此系列中有两个测头是180º间隔的，另一个测头固定在这个间隔之间。
使用中径模板可以快速将现有尺寸转换到另一螺纹中径尺寸。
可选衬套可搭配不同长度的螺杆。见详细规格说明
每一个螺纹尺寸需要一个标准螺纹塞规来设定系统。
此螺纹系统可以配备机械式百分表和带SPC 功能的数显表。
步骤 #6 设定模板定购要求如下:
模板适用于3-6"以1/8"增量递增
模板适用于6-12"以1/4"增量递增
大于12"模板和公制模板的可另外定购
点击 订货号或厂家货号了解大型指示表型三点柱形测头式外螺纹测量系统系列下各规格产品更多参数
| 订货号 | 厂家货号 | 测量范围 | 产品描述 | 产品号 | 类型 | 备注 | 市场价 | 促销价 | 购买 |
| 29422 | - | - | 询价 | ||||||
| 29369 | 1137-1 | 3-6" /75-150mm | 步骤 #1 框架部分 | 1137-1 | 台式 | 仅限特殊定购 | - | - | 询价 |
| 29370 | 1137-2 | 6-9" /150-230mm | 步骤 #1 测量框架部分 | 1137-2 | 台式 | 仅限特殊定购 | - | - | 询价 |
| 29371 | 1137-3 | 9-12" /230-305mm | 步骤 #1 测量框架部分 | 1137-3 | 台式 | 仅限特殊定购 | - | - | 询价 |
| 29372 | 1137-4 | 12-18" /305-460mm | 步骤 #1 测量框架部分 | 1137-4 | 台式 | 仅限特殊定购 | - | - | 询价 |
| 29373 | 1137-5 | 18-24" /460-610mm | 步骤 #1 测量框架部分 | 1137-5 | 台式 | 仅限特殊定购 | - | - | 询价 |
| 29374 | 1138-1 | 3-6" /75-150mm | 步骤 #1 测量框架部分 | 1138-1 | 便携式 | 仅限特殊定购 | - | - | 询价 |
| 29375 | 1138-2 | 6-9" /150-230mm | 步骤 #1 测量框架部分 | 1138-2 | 便携式 | 仅限特殊定购 | - | - | 询价 |
| 29376 | 1138-3 | 9-12" /230-305mm | 步骤 #1 测量框架部分 | 1138-3 | 便携式 | 仅限特殊定购 | - | - | 询价 |
| 29377 | 1138-4 | 12-18" /305-460mm | 步骤 #1 测量框架部分 | 1138-4 | 台式 | 仅限特殊定购 | - | - | 询价 |
| 29378 | 1138-5 | 18-24" /460-610mm | 步骤 #1 测量框架部分 | 1138-5 | 便携式 | 仅限特殊定购 | - | - | 询价 |
| 29385 | 25-111TG | 用于 No.1137-1, 2, 3, 4, 5 框架 | 25-111TG | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29392 | 25-111TGP | 用于 No.1138-1, 2, 3, 4, 5 框架 | 25-111TGP | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29386 | 25-128TG | 用于 No.1137-1, 2, 3, 4, 5 框架 | 25-128TG | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29393 | 25-128TGP | 用于 No.1138-1, 2, 3, 4, 5 框架 | 25-128TGP | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29387 | 25-161TG | 用于 No.1137-1, 2, 3, 4, 5 框架 | 25-161TG | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29394 | 25-161TGP | 用于 No.1138-1, 2, 3, 4, 5 框架 | 25-161TGP | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29389 | 81-111TG | 用于 No.1137-1, 2, 3, 4, 5 框架 | 81-111TG | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29396 | 81-111TGP | 用于 No.1138-1, 2, 3, 4, 5 框架 | 81-111TGP | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29390 | 81-128TG | 用于 No.1137-1, 2, 3, 4, 5 框架 | 81-128TG | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29397 | 81-128TGP | 用于 No.1138-1, 2, 3, 4, 5 框架 | 81-128TGP | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29391 | 81-161TG | 用于 No.1137-1, 2, 3, 4, 5 框架 | 81-161TG | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29398 | 81-161TGP | 用于 No.1138-1, 2, 3, 4, 5 框架 | 81-161TGP | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29388 | F2710-1 | 用于 No.1137-1, 2, 3, 4, 5 框架 | F2710-1(数显表带输出功能) | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29395 | F2710-1 | 用于 No.1138-1, 2, 3, 4, 5 框架 | F2710-1(数显表带输出功能) | 步骤 #3 指示表部分 | - | - | 询价 | ||
| 29418 | PT24369 | 适合所有编号1137,1138 的框架 | PT24369 产品号(每套3件) | 最大实体测头 | 步骤 #5 螺杆组件 | - | - | 询价 | |
| 29419 | PT24370 | 适合所有编号1137,1138 的框架 | PT24370 | 所有最大实体测头 | 步骤#5螺杆组件 | - | - | 询价 | |
| 29420 | PT24371 | 适合所有编号1137,1138 的框架 | PT24371 | 所有最大实体测头 | 步骤#5螺杆组件 | - | - | 询价 | |
| 29421 | PT24372 | 适合所有编号1137,1138 的框架 | PT24372 | 所有最大实体测头 | 步骤#5螺杆组件 | - | - | 询价 | |
| 29379 | PT80056 | 单立柱基座 | PT80056 | 步骤 #2 基座&支架 | - | - | 询价 | ||
| 29380 | PT80057 | 单立柱基座 | PT80057 | 步骤 #2 基座&支架 | - | - | 询价 | ||
| 29381 | PT80058 | 单立柱基座 | PT80058 | 步骤 #2 基座&支架 | - | - | 询价 | ||
| 29382 | PT80072 | 便携式基座 | PT80072 | 步骤 #2 基座&支架 | - | - | 询价 | ||
| 29383 | PT80073 | 便携式基座 | PT80073 | 步骤 #2 基座&支架 | - | - | 询价 | ||
| 29384 | PT80074* | 便携式基座 | PT80074* | 步骤 #2 基座&支架 | - | - | 询价 | ||
| 29401 | PT80100 | 英制测头,适用于所有框架 | PT80100 | 最小中径测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 | |
| 29402 | PT80103 | 英制测头,适用于所有框架 | PT80103 | 最小中径测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 | |
| 29403 | PT80106 | 英制测头,适用于所有框架 | PT80106 | 最小中径测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 | |
| 29404 | PT80108 | 英制测头,适用于所有框架 | PT80108 | 最小中径测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 | |
| 29407 | PT80114 | 英制测头,适用于所有框架 | PT80114 | 最大实体测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 | |
| 29408 | PT80117 | 英制测头,适用于所有框架 | PT80117 | 最大实体测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 | |
| 29409 | PT80122 | 英制测头,适用于所有框架 | PT80122 | 最大实体测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 | |
| 29410 | PT80417 | 公制测头,适用于所有框架 | PT80417 | 最小中径测头 | 步骤 #4 测头部分(公制测头) | - | - | 询价 | |
| 29411 | PT80418 | 公制测头,适用于所有框架 | PT80418 | 最小中径测头 | 步骤 #4 测头部分(公制测头) | - | - | 询价 | |
| 29412 | PT80419 | 公制测头,适用于所有框架 | PT80419 | 最小中径测头 | 步骤 #4 测头部分(公制测头) | - | - | 询价 | |
| 29413 | PT80420 | 公制测头,适用于所有框架 | PT80420 | 最小中径测头 | 步骤 #4 测头部分(公制测头) | - | - | 询价 | |
| 29414 | PT80421 | 公制测头,适用于所有框架 | PT80421 | 最大实体测头 | 步骤 #4 测头部分(公制测头) | - | - | 询价 | |
| 29415 | PT80422 | 公制测头,适用于所有框架 | PT80422 | 最大实体测头 | 步骤 #4 测头部分(公制测头) | - | - | 询价 | |
| 29416 | PT80423 | 公制测头,适用于所有框架 | PT80423 | 最大实体测头 | 步骤 #4 测头部分(公制测头) | - | - | 询价 | |
| 29417 | PT80424 | 公制测头,适用于所有框架 | PT80424 | 最大实体测头 | 步骤 #4 测头部分(公制测头) | - | - | 询价 | |
| 29399 | PT80450 | 英制测头,适用于所有框架 | PT80450 | 最小中径测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 | |
| 29400 | PT80451 | 英制测头,适用于所有框架 | PT80451 | 最小中径测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 | |
| 29405 | PT80452 | 英制测头,适用于所有框架 | PT80452 | 最大实体测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 | |
| 29406 | PT80453 | 英制测头,适用于所有框架 | PT80453 | 最大实体测头 | 步骤 #4 测头部分(英制测头) | - | - | 询价 |
*注意: 编号1137和1138系列的单立柱基座和双立柱基座以及便携式基座都可根据要求定做。
**注意: 仅限特殊定购。
注意:其它规格螺距的测头可特殊定购以上测头组不可以跟产品号1130/1131系列的测头组进行互换。
