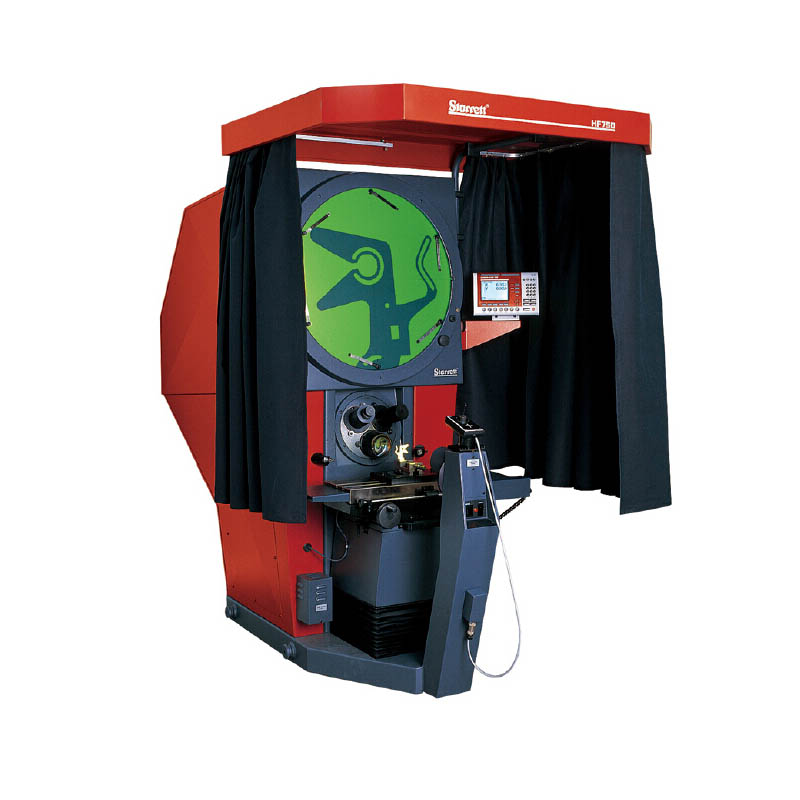

卧式落地型测量投影仪——No. HF750系列
品 牌：施泰力/Starrett
产品描述
30" (750mm) 屏幕直径
作为市场认可的机型，HF750具有一个竖直的30"(750mm)屏幕及坚固的结构。
基本特点
X和Y轴马达驱动
垂直方向正影
全部可利用的30"(750mm)直径屏幕带精密十字刻划线及标定记号。
多镜头座旋转塔轮
重载，金属结构
12" x 8" (300 x200mm)测量行程
选配重载16" (400mm)X轴测量行程
3" (75mm)对焦距离
带十字滚珠轴承的表面镀镍全钢工作台
25"x 9"(625 x 225mm)工作台行程
双燕尾固定槽
屏幕上附带固定对胶片用的压片
330 lb. (150kg) 承重(选配重载工作台具有500 lb. (225kg)承重)
双强度(高/低),带黄/绿滤光镜的钨卤素轮廓照明
双通道可调式光纤表面照明。可选配高强度双灯室照明。
±15°可旋转工作台
Q轴在数显控制器中显示
.00005" (0.001mm)分辨率Heidenhain光栅尺
在中心安装的垂直(Y轴)光栅尺(与镜头/工件成一直线)
无螺纹设计的X轴快速松/紧装置保证了无反冲力
X和Y轴导轨槽均带有保护盖
可以选择QC-300,或QC-200控制器或带QC5000软件的计算机系统
标配遮光顶蓬及布帘
可用于自动测量轮廓的光学传感器(选配)
10x, 20x, 25x, 31.25x, 50x和100x的可选镜头
5x镜头可特殊订货(更换塔轮)
可选配带CNC功能的QC-5000软件
可搭配Starrett创新的OV2光学—影像头。详细资料请参考OV2有关章节。
点击 订货号或厂家货号了解卧式落地型测量投影仪——No. HF750系列下各规格产品更多参数
| 订货号 | 厂家货号 | 产品号 | 备注 | 市场价 | 促销价 | 购买 |
| 30492 | HF750 | HF750 | 卧式落地型 | - | - | 询价 |
关于控制器的选择，请参考本章节的末页
