电子读数器 / 测量系统系列

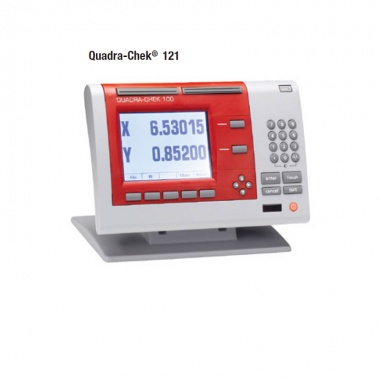

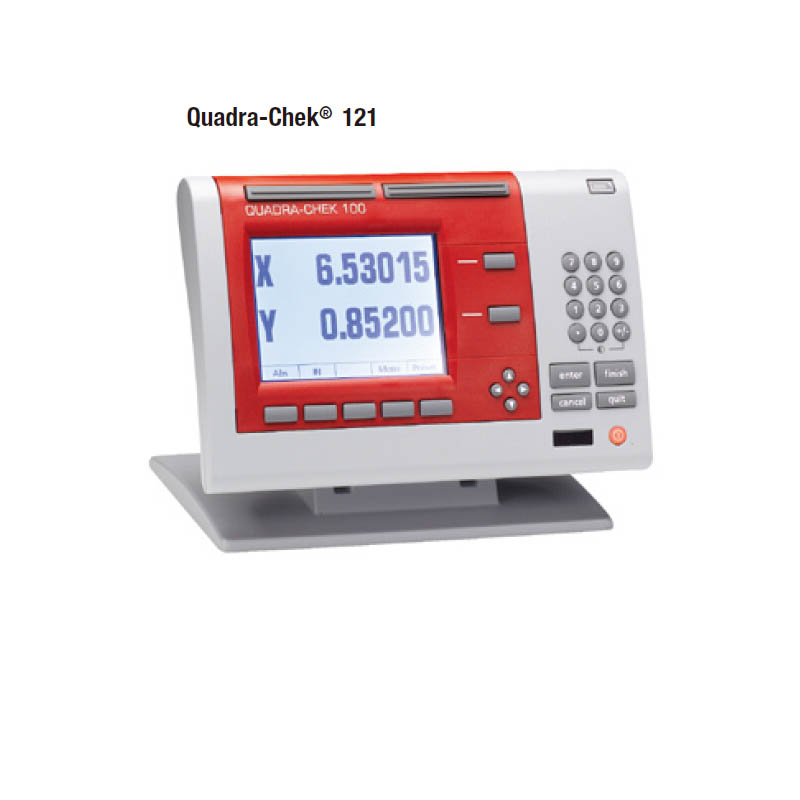

QC-121是一种轻便、紧凑和精密的数显控制器，它提供了非常高的精度和准确性。特点如下:

高清晰度的LCD显示
多种多样的显示模式
分辨率0.00005"或0.001mm
公/英制转换
递增式测量或绝对测量
任意点置零
线性补偿
声音反馈
RS232C串口
并口
语言–英语，西班牙语，意大利语， 德语，法语

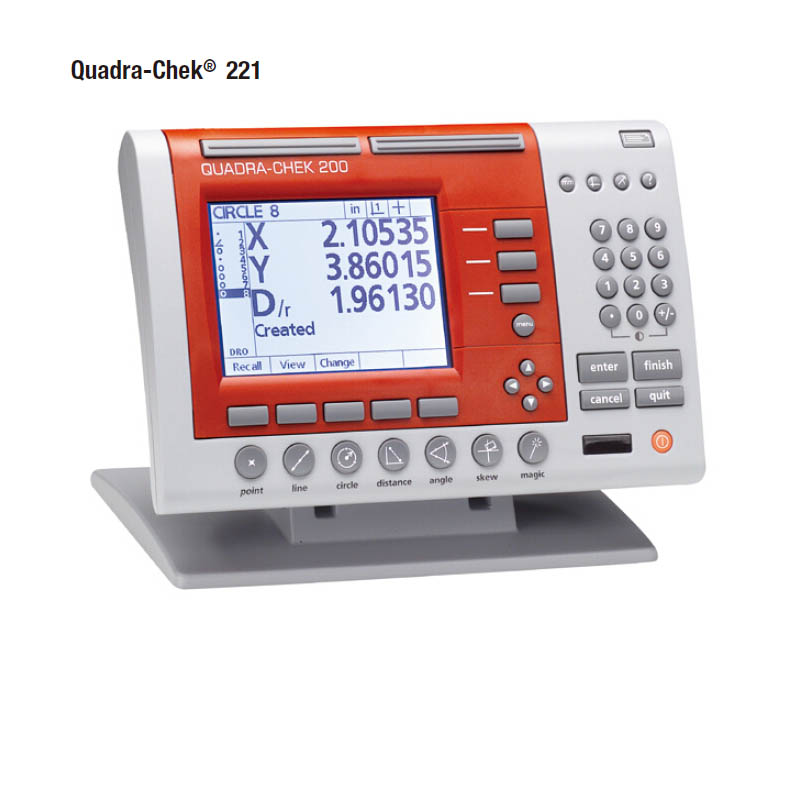

QC-221一款先进的提供两维测量，具有非常高的精度和准确性的数显控制器。

快速记录元素的测量结果和坐标值，省时、方便、准确。并有Magic®魔术测量专利。元素测量可方便地编程，并可进行数据的管理输出。

除全部QC-100的功能外增加:
迅速建立工件坐标系的坐标找正功能
单一功能键计算角度，半径/直径，距离等
显示极坐标或笛卡尔坐标
200个测量结果的记忆(存储或显示)
三个内置式报告(结果，公差,输出到Excel报告的.csv文件)
QC-221E包括了自动寻边器。可以获得更高的测量效率，更准确的测量结果和同在投影仪上使用通常光学寻边更一致的测量数据。采集点的自动输入降低了操作者的主观性及疲劳度。

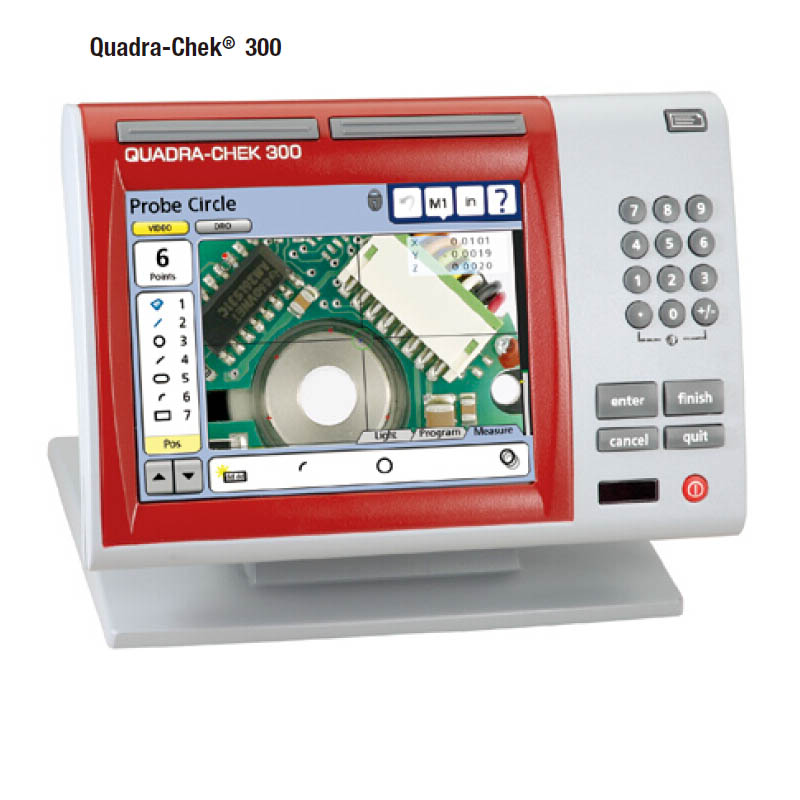

新的Quadra-Chek 300系列控制器的特点是改良的触摸式屏幕和Magic®魔术测量专利技术。它是理想的用于两维测量的工具。所有Quadra-Chek 300系列控制器均包含有打印和上网用的串口、并口和USB接口。

Starrett OV2光学-影像镜头利用了QC-300的影像功能。

LCD 8.4"彩色触摸屏 SVGA
机体 (W x H x D) 11.5" x 7.5" x 2.75"
底座 (W x H x D) 10"x 2" x 7.5"
输入：最多4轴，外部连接包括脚踏开关，远程控制面板，RS232串口，并口和USB接口
公/英制转换
选配影像寻边器 (VED)
图形显示公差，测量元素等。
两种形式的手动十字刻划线 (使用OV2 )
单独影像寻边工具可以自动输入数据采集点

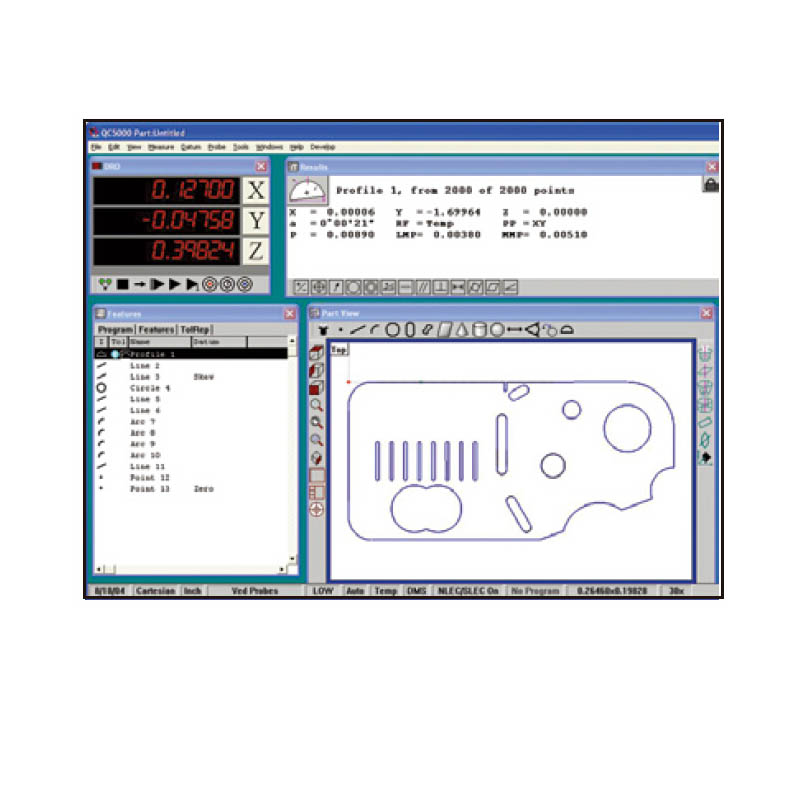

基于Windows® PC的Quadra-Chek 5215软件

Quadra-Chek® 5215 是一款基于微软公司 Windows系统的应用软件，它使得Starrett光学投影仪不仅可以配备控制器，还可以同计算机一起使用。它支持精密测量和两维工件的检测。特点:

Windows® 协议
图形化用户界面
按键化的工具及工具栏
不同颜色区分
音频反馈
语境帮助
智能，省时的协议
CAD输出
SPC 输出
CNC 控制
光学寻边器
用户自定义报告
下拉式报告生成方式
在输入数据的基础上编程和用于逆向工程的数据输出
结果数据可输出到Microsoft Access, Excel，.CSV 和.TXT格式文件可用于数据收集及计算机应用
全几何量参数测量
全几何量公差
完全用户自定义界面
可锁死的屏幕界面
支持多国语言
直观，强大的编程功能。通过指向和双击便可轻松编辑
交互式工件三维显示

CNC和寻找边界点功能

通过综合了QC-CNC的高速以及精确的自动寻找边界点功能，可以快速的完成重复性测量并且大大的节约了测量时间和进行十字刻划线的主观找正。

编程和自动控制
简化了编程过程—打开记录功能键后软件就能“记住”坐标系的建立，测量顺序，公差设置以及报告功能，为后面工件的测量做好准备。

CAD 文件输入–从现有的CAD文件中输入工件已知的技术参数从而跳过工件的编程过程。从你的CAD系统输入。DXF格式的文件，并简单的选择你所想要测量的元素，软件将为你自动生成被测工件的测量程序！在装配QC-CNC时，QC-5215软件还可完成测量路径的最优化，又一次在不牺牲精度的情况下缩短了你的检测时间。

向导程序的使用–.视觉和声音的提示引导操作者完成编程的全过程，简化了整个工件或有特殊测量顺序要求的测量过程。
