Formtracer (表面粗糙度/轮廓测量装置) CS-3200系列
品 牌：三丰/Mitutoyo
产品描述
特点
驱动器(X1 轴) 与立柱(Z2 轴) 均配备有高精度光栅尺(ABS 型)，从而可实现竖直方向与水平方向运动中的全自动测量。小孔沿竖直方向的连续自动测量与难于定位部件的重复测量的再现性得以改进。
为避免驱动器与工件之间的相互干扰，检出器可加以延伸扩展。所有检出器与驱动器的连接线均封装在主机内部，以防磨损并确保无障碍高速运行。
当指定轮廓检出器(工厂安装选件)3000*或 4000* 时，Z1 轴(高) 方向的测量范围由5mm 急剧增加到 50mm。
驱动器(X1 轴) 倾斜功能强力支持倾斜平面的测量及不易移动的重型工件的测量。
急剧增大的驱动速度(X1 轴: 80mm/s, Z2轴: 20mm/s) 进而可缩短总的测量时间。利用X 轴与Z2 轴上的微调给进旋钮可有效测量小孔。
本机内置启动系统 (重新定位检测系统) ：意外震动发生或机器被重新定位时，将停机。初始安装本机、重新定位本机前，务必就近咨询三丰公司。点击 订货号或厂家货号了解Formtracer (表面粗糙度/轮廓测量装置) CS-3200系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | X1轴测量范围mm | 备注 | Z2轴垂直行程mm | Y轴工作台装置 | α轴装置 | 市场价 | 促销价 | 购买 |

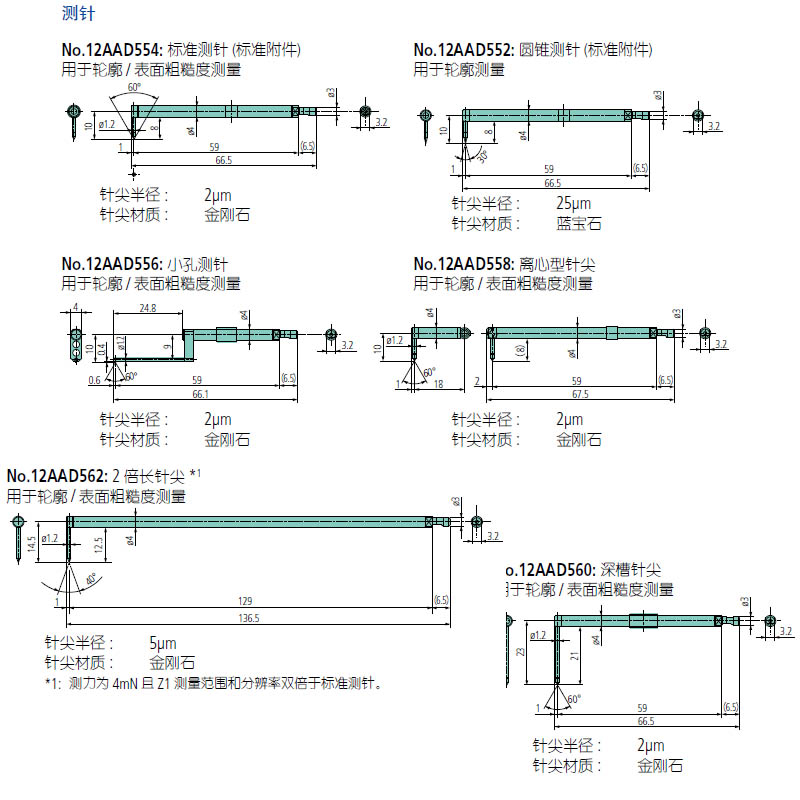

| 37981 | 12AAD552 | 圆锥测针 (标准附件) | - | - | 询价 | |||||
| 37980 | 12AAD554 | 标准测针 (标准附件) | - | - | 询价 | |||||
| 37982 | 12AAD556 | 小孔测针 | - | - | 询价 | |||||
| 37983 | 12AAD558 | 离心型针尖 | - | - | 询价 | |||||
| 37984 | 12AAD560 | 深槽针尖 | - | - | 询价 | |||||
| 37985 | 12AAD562 | 2 倍长针尖*1 | - | - | 询价 | |||||

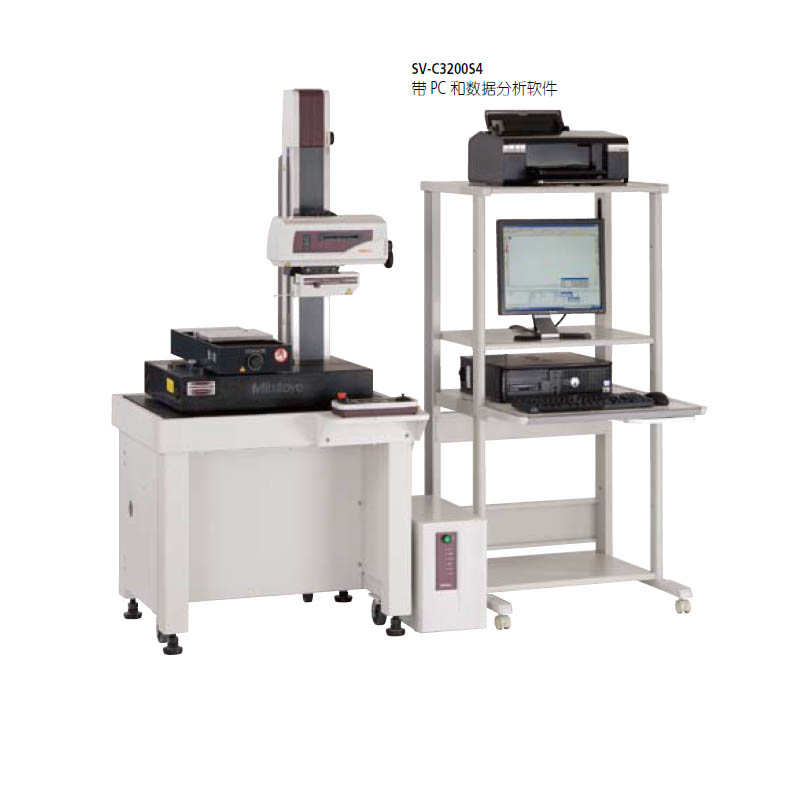

| 37978 | 525-401* | CS-3200S4 | 100mm | 300mm | 可选 | 已安装 | - | - | 询价 | |

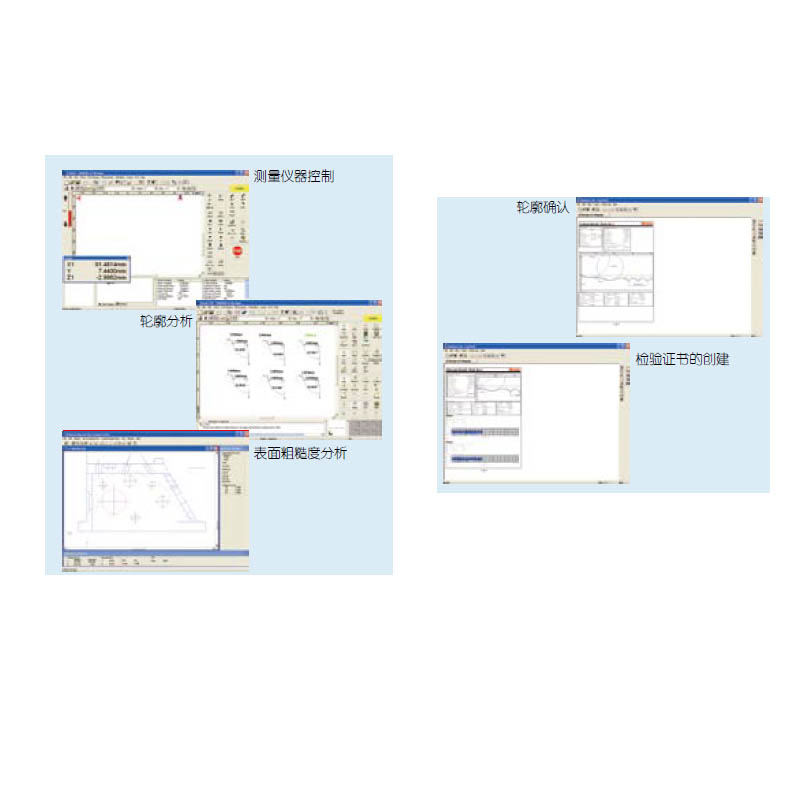

| 37979 | FORMTRACEPAK-6000 | FORMTRACEPAK-6000 | 软件选件 | - | - | 询价 |
* 为区分交流电源电缆，在货号后加上以下后缀:
“ 公制” 型 : A 适于 UL/CSA, C 适于 JIS (适于台湾地区), D 适于 CEE, E 适于BS, DC 适于中国, K 适于 KC
基本技术参数:
基座尺寸 (W x D): 600 x 450mm
基座材料: 花岗岩
尺寸 (W x D x H): 756 x 482 x 966mm (主机)
重量: 140kg (主机)
电源: 100 – 240V AC ±10%, 50/60Hz
能耗: 400W (主机)
技术参数:
X1 轴
测量范围: 100mm
分辨率: 0.05μm
驱动速度: 0 - 80mm/s 外加手动
测量速度: 0.02, 0.05, 0.1, 0.2mm/s(在表面粗糙度测量时)
0.02, 0.05, 0.1, 0.2, 0.5, 1, 2mm/s(在轮廓测量时)
测量方向: 向前／向后
直线度: 0.2μm/100mm (0.4μm/100mm: 在轮廓测量时)
* 以X1 轴为水平方向上
指示精度 (20ºC): ±(0.8+0.01L)μm
L = 驱动长度 (mm)
倾斜范围: ±45º
Z1 轴
测量范围: 5mm
分辨率: 80nm (5mm 范围)
8nm (0.5mm 范围)
0.8nm (0.05mm 范围)
指示精度 (20ºC): ±(1.5+I2HI/100)μm
H 为基于水平位置的测量高度 (mm)
测力: 0.75mN
跟踪角度: 向上: 65º, 向下: 65º(使用配置的标准测头，依表面粗糙度而定)
测针针尖 (标准型): 金刚石针尖,
针尖角度: 60º, 尖端半径: 2μm
测针针尖 (圆锥): 蓝宝石针尖,
针尖角度: 30º, 尖端半径: 25μm
测针方向: 向下
Z2 轴 (立柱)
立柱移动: 300mm
分辨率: 1μm
驱动速度: 0 - 20mm/s 外加手动
