Contracer (轮廓测量仪) CV-3200系列
品 牌：三丰/Mitutoyo
产品描述
218 系列 — 轮廓测量系统
特点
大幅度提高了驱动速度(X1 轴：80mm/s,Z2 轴：30mm/s)，近一步降低了总测量时间。
为了在一定时段内维持仪器的直线度规格，三丰公司采用了具有极佳的耐摩擦性及稳定性的高硬度陶瓷导轨。
大量的外周设备选件支持CNC 模式，从而可以很容易实现CNC 测量。
驱动装置(X1 轴) 和立柱(Z2 轴) 中集成了高精度线性编码器(Z2 轴为ABS 型)，从而提高了在垂直方向持续自动测量小孔和不易定位工件的重复精度。
最新设计的测臂减少对工件的干扰和扩大了Z1 轴(高度) 方向的测量范围。
一触式可安装无拆卸的测臂。
X1 轴精度：±(0.8+0.01L)μm*
Z1 轴精度：±(1.6+I2HI/100)μm，针对高精度工件的测量所设计。
* CV-3200S4, H4, W4 型
L 为驱动长度，H 为测量高度(mm)

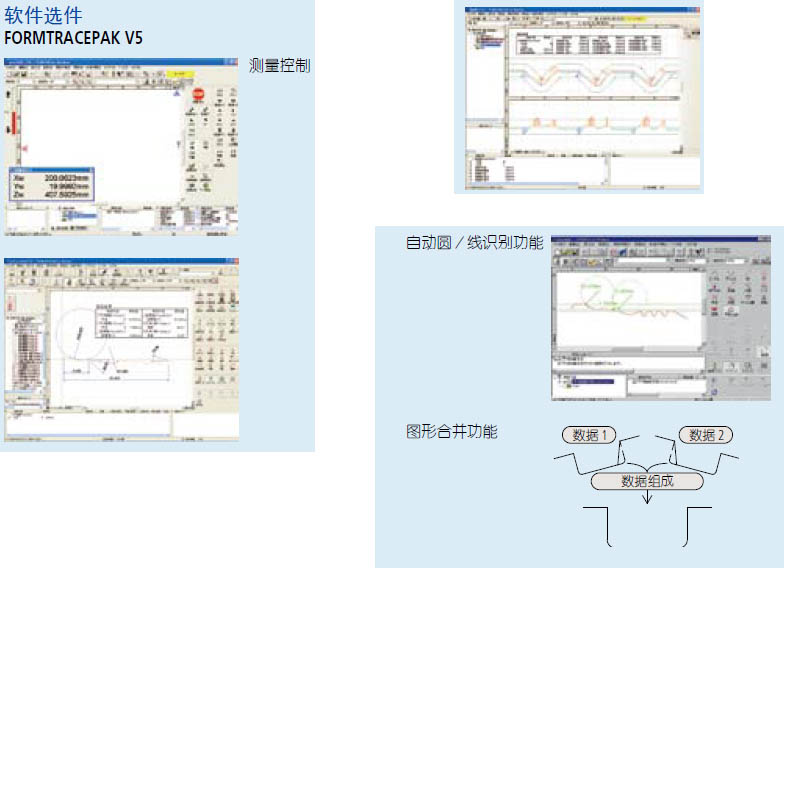

自动测量功能

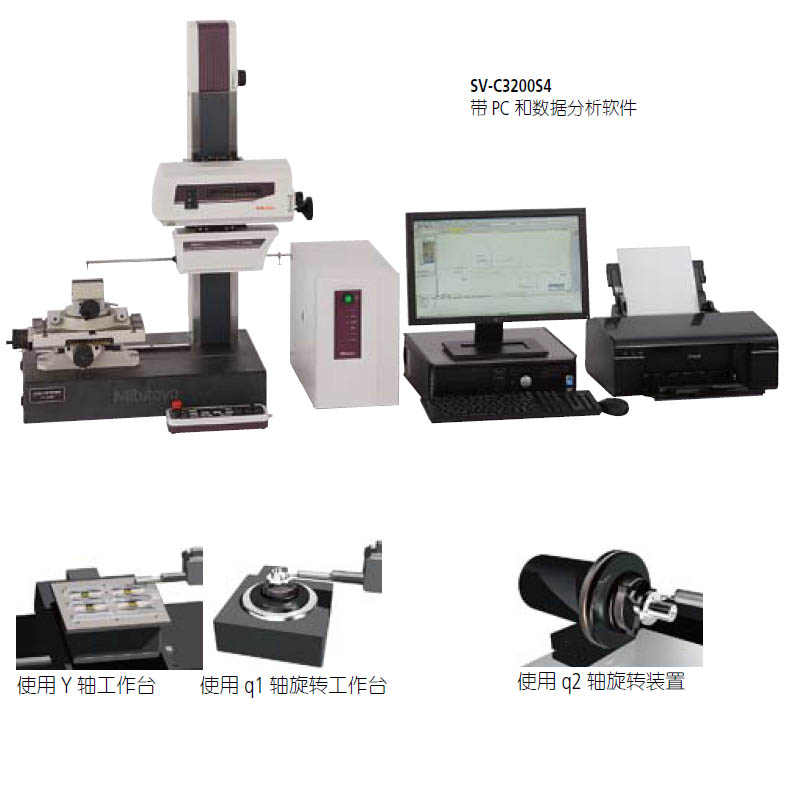

配备有大量支持CNC 模式的外周设备选件，从而可实现自动测量功能。
点击 订货号或厂家货号了解Contracer (轮廓测量仪) CV-3200系列下各规格产品更多参数

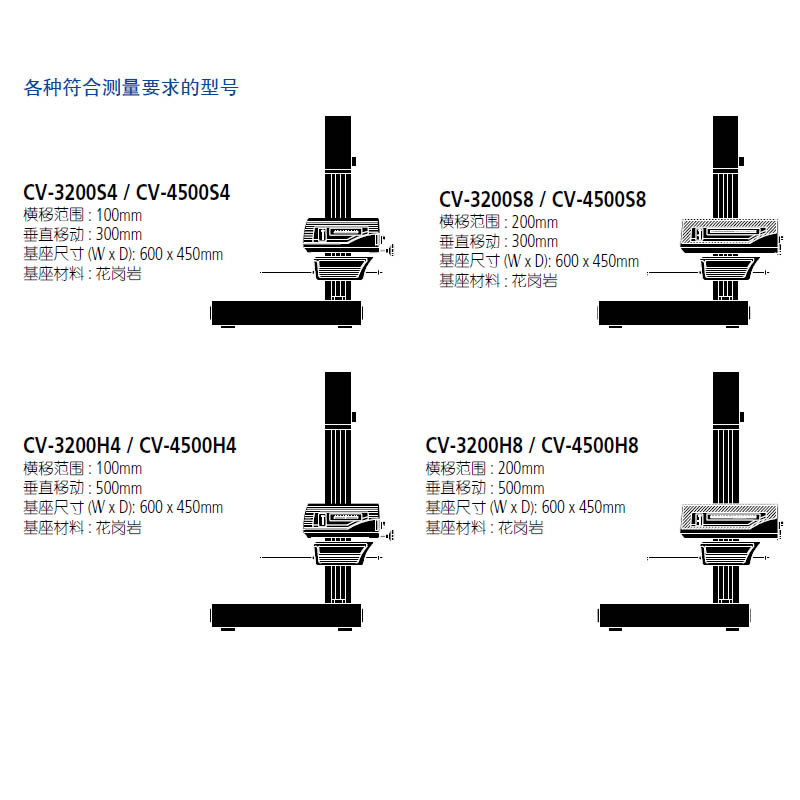

| 订货号 | 厂家货号 | 型号 | X1轴测量范围mm | 垂直行程 | 花岗岩基座尺寸（WxD） | 尺寸（主机、WxDxH） | 重量（主机） | 备注 | 市场价 | 促销价 | 购买 |
| 38076 | 218-481* | CV-3200S4 | 100mm | 300mm 电动立柱 | 600 x 450mm | 756 x 482 x 966mm | 140kg | 公制 | - | - | 询价 |
| 38077 | 218-482* | CV-3200H4 | 100mm | 500mm 电动立柱 | 600 x 450mm | 756 x 482 x 1166mm | 150kg | 公制 | - | - | 询价 |

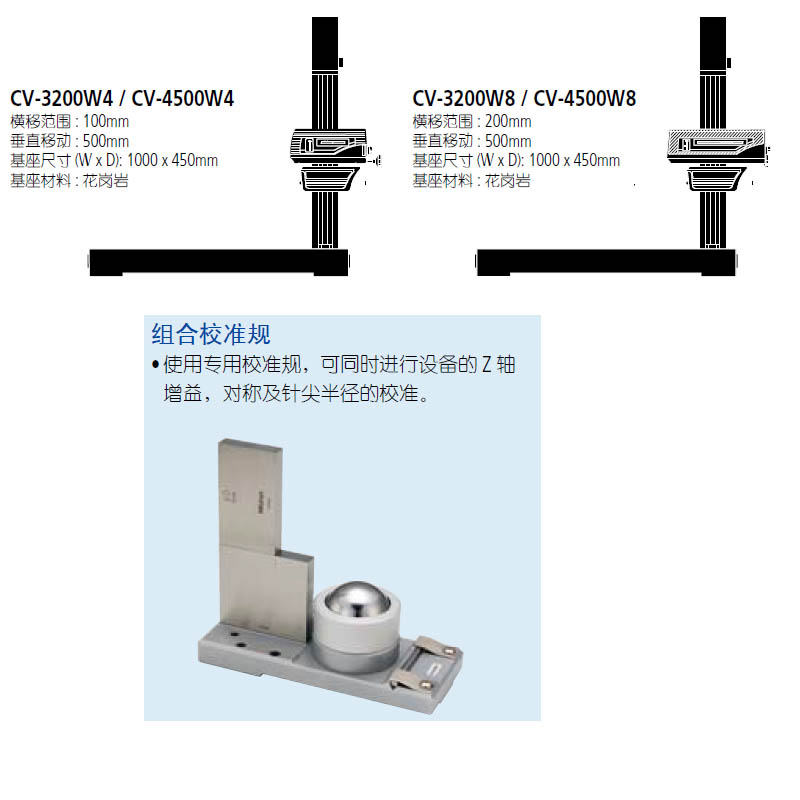

| 38078 | 218-483* | CV-3200W4 | 100mm | 500mm 电动立柱 | 1000 x 450mm | 1156 x 482 x 1176mm | 220kg | 公制 | - | - | 询价 |
| 38079 | 218-486* | CV-3200S8 | 200mm | 300mm 电动立柱 | 600 x 450mm | 766 x 482 x 966mm | 140kg | 公制 | - | - | 询价 |
| 38080 | 218-487* | CV-3200H8 | 200mm | 500mm 电动立柱 | 600 x 450mm | 766 x 482 x 1166mm | 150kg | 公制 | - | - | 询价 |
| 38081 | 218-488* | CV-3200W8 | 200mm | 500mm 电动立柱 | 1000 x 450mm | 1166 x 482 x 1176mm | 220kg | 公制 | - | - | 询价 |
A 适于 UL/CSA, C 适于台湾地区, D 适于 CEE, DC 适于 CCC, E 适于 BS, K 适于KC, 无后缀适于 JIS/100V
技术参数
X1 轴
测量范围: 100mm 或 200mm
分辨率: 0.05μm
检测方法: 线性编码器
驱动速度: 0 - 80mm/s 外加手动
测量速度: 0.02 - 5mm/s
测量方向: 向前／向后
直线度: 0.8μm / 100mm, 2μm / 200mm
* 以X1 轴为水平方向上
指示精度:
(20ºC 时) ±(0.8+0.01L)μm (CV-3200S4, H4, W4)
±(0.8+0.02L)μm (CV-3200S8, H8, W8)
* L 为驱动长度 (mm)
倾斜范围: ±45º
Z2 轴 (立柱)
垂直移动: 300mm 或 500mm
分辨率: 1μm
检测方法: ABSOLUTE 线性编码器
驱动速度: 0 - 30mm/s 外加手动
Z1 轴 (检出器)
测量范围: ±30mm
分辨率: 0.04μm
检测方法: 线性编码器
指示精度(20ºC 时): ±(1.6+I2HI/100)μm
*H 为水平位置上的测量高度 (mm)
测针上／下运作: 弧形运动
测针方向: 向上／向下
测力: 30mN
跟踪角度: 向上: 77º, 向下: 83º(根据表面粗糙度，使用标准单切面测针)
测针针尖: 半径: 25μm, 硬质合金针尖
基座尺寸 (W x H): 600 x 450mm 或 1000 x 450mm
基座材料: 花岗岩
重量
主机: 140kg (S4), 150kg (H4), 220kg (W4)
140kg (S8), 150kg (H8), 220kg (W8)
控制装置: 14kg
控制盒: 0.9kg
电源: 100 - 120V AC ±10%,200 - 240V AC ±10%, 50/60Hz
能耗: 400W (仅限主机)
