Contracer (轮廓测量仪) CV-4500
  • Contracer (轮廓测量仪) CV-4500
收藏该系列

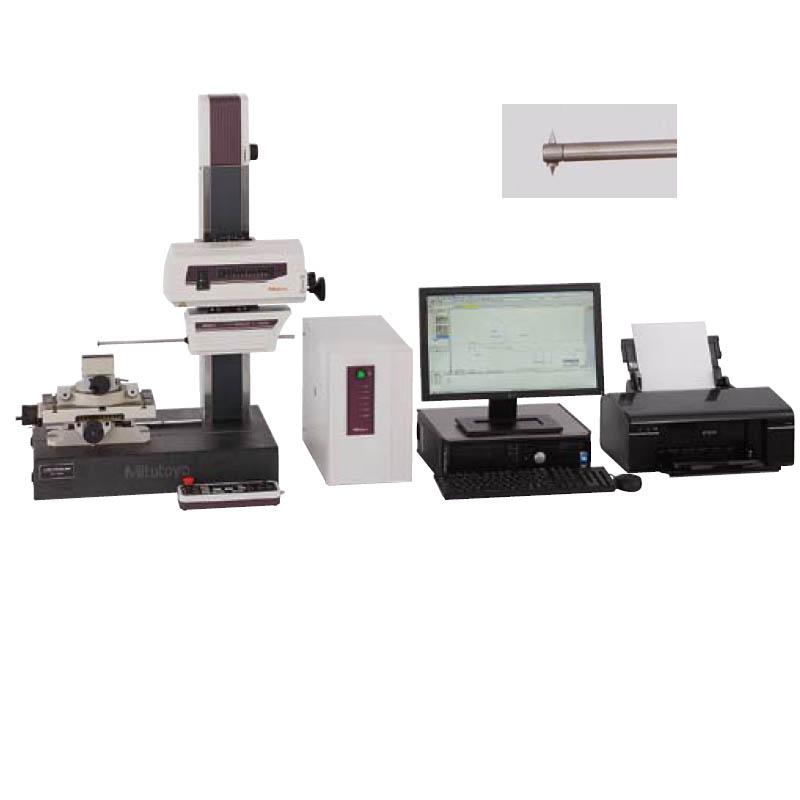

Contracer (轮廓测量仪) CV-4500系列

品 牌:三丰/Mitutoyo

产品描述

218 系列 — 轮廓测量系统

高精度+ 高功能+ 高可操作性= 轮廓测量仪

极大改进的高精度轮廓测量仪
随着用于连续测量顶部和底部的新功能的出世,多种测量力功能已变得更加有用,极大地提高了效率,实现高精度的测量。

通过与上下圆锥测针的组合,实现了上下两面连续测量的功能。通过使用上下两面连续的测量数据,能够实现简单地分析以往难以测量的内螺纹的有效直径等。

从数据处理部(FORMTRACEPAK) 可以指定测力(5 档)。不需要调整配重的位置。

高速移动提高测量效率。

新设计的直式测臂不仅能降低对工件的干扰还能扩大Z1 轴(检测部) 测量范围。

测臂安装为一触式装卸。

点击 订货号厂家货号了解Contracer (轮廓测量仪) CV-4500系列下各规格产品更多参数

订货号 厂家货号 型号 X1轴测量范围mm 垂直行程 花岗岩基座尺寸(WxD) 尺寸(主机、WxDxH) 重量(主机) 市场价 促销价 购买
38082 218-441* CV-4500S4100mm300mm 电动立柱600 x 450mm756 x 482 x 966mm140kg - - 询价
38083 218-442* CV-4500H4100mm500mm 电动立柱600 x 450mm756 x 482 x 1166mm150kg - - 询价
38084 218-443* CV-4500W4100mm500mm 电动立柱1000 x 450mm1156 x 482 x 1176mm220kg - - 询价
38085 218-446* CV-4500S8200mm300mm 电动立柱600 x 450mm766 x 482 x 966mm140kg - - 询价
38086 218-447* CV-4500H8200mm500mm 电动立柱600 x 450mm766 x 482 x 1166mm150kg - - 询价
38087 218-448* CV-4500W8200mm500mm 电动立柱1000 x 450mm1166 x 482 x 1176mm220kg - - 询价

* 为区分交流电源电缆,在货号后加上以下后缀:A 适于 UL/CSA, C 适于台湾地区, D 适于 CEE, DC 适于 CCC, E 适于 BS, K 适于KC, 无后缀适于 JIS/100V

技术参数
X1 轴
测量范围: 100mm 或 200mm
分辨率: 0.05μm
检测方法: 线性编码器
驱动速度: 0 - 80mm/s 外加手动
测量速度: 0.02 - 5mm/s
直线度: 0.8μm / 100mm, 2μm / 200mm
          * 以X1 轴为水平方向上
指示精度 (20ºC 时): ±(0.8+0.01L)μm (CV-4500S4, H4, W4)
                             ±(0.8+0.02L)μm (CV-4500S8, H8, W8)
                             * L = 驱动长度 (mm)
倾斜范围: ±45º
Z2 轴 (立柱)
垂直移动: 300mm 或 500mm
分辨率: 1μm
检测方法: ABSOLUTE 线性编码器
驱动速度: 0 - 30mm/s 外加手动
Z1 轴 (检出器)
测量范围: 60mm(± 30mm 水平位置上)
分辨率: 0.02μm
检测方法: 弧形光栅尺
指示精度 (20ºC 时): ±(0.8+I2HI/100)μm
                             * H: 为水平位置上的测量高度
测针方向: 向上/向下
测力: 10, 20, 30, 40, 50mN(数据处理程序(Formtracepak) 指定)
跟踪角度: 向上: 77º, 向下: 83º(根据表面粗糙度,使用标准单切面测针)
基座尺寸 (W x H): 600 x 450mm 或 1000 x 450mm
基座材质: 花岗岩
重量
主机: 140kg (S4), 150kg (H4), 220kg (W4)
        140kg (S8), 150kg (H8), 220kg (W8)
电源: 100 - 120V AC ±10%,200 - 240V AC ±10%, 50/60Hz
能耗: 400W (仅限主机)
