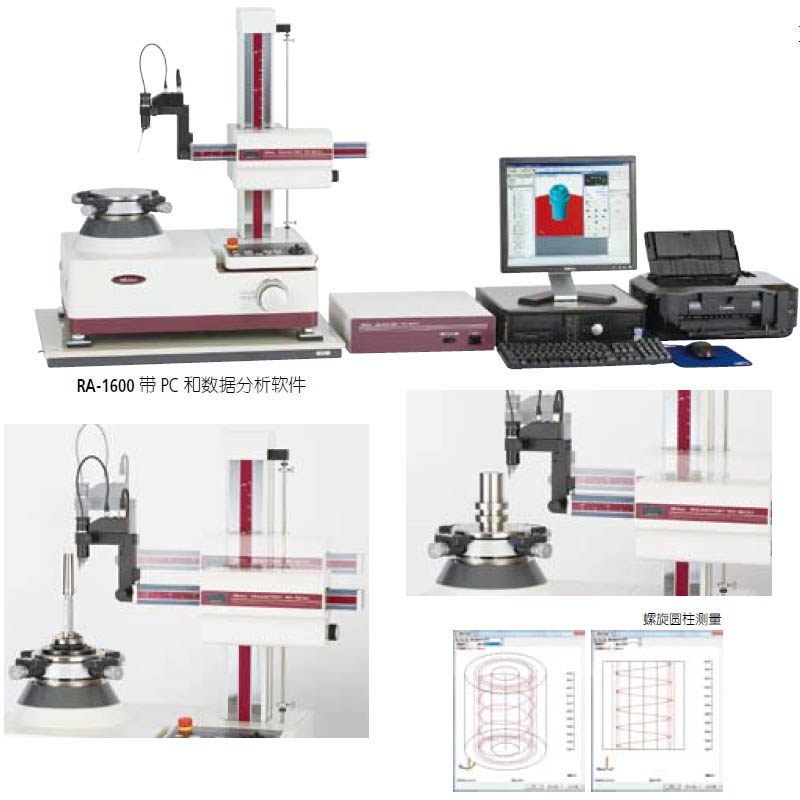

Roundtest (圆度、圆柱形状测量仪) RA-1600系列
品 牌：三丰/Mitutoyo
产品描述
211 系列— 圆度/ 圆柱形状测量系统
全新的，PC 兼容的圆度/ 圆柱形状测量仪，具有广泛的分析功能，应用于多种测量工件。
螺旋测量 / 分析提供合并工作台旋转与直线运动的螺旋测量功能，可将圆柱度、同轴度等数据作为连续数据集合加载。
X 轴跟踪测量
通过X 轴的内置线性标尺可一面跟踪被测量工件的表面形状，一面进行测量。这种类型的测量在以下场合十分有用：圆度／圆柱形位移及直线运动形成的锥形超出传感器的测量范围，X 轴必须移动。
自动停止实现安全测量
为提高高速移动时的安全性， Z1 轴检测器上搭载安全装置(碰撞时自动停止功能)。测臂如果脱离装卸部位或者错位时，安全装置便会启动自动停止功能。

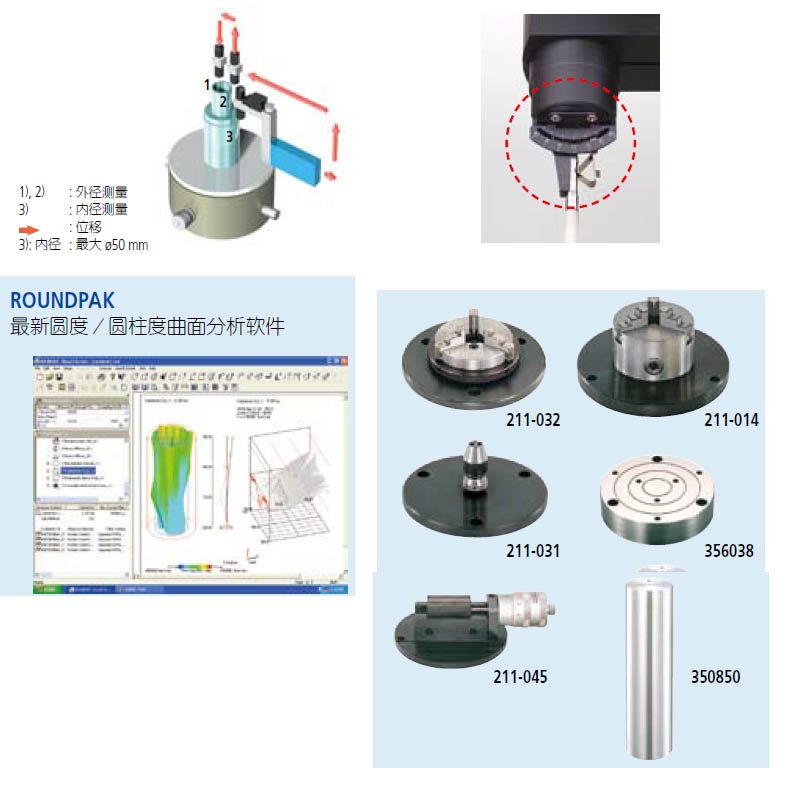

连续测量内、外径不改变测头位置即可连续测量内、外径。

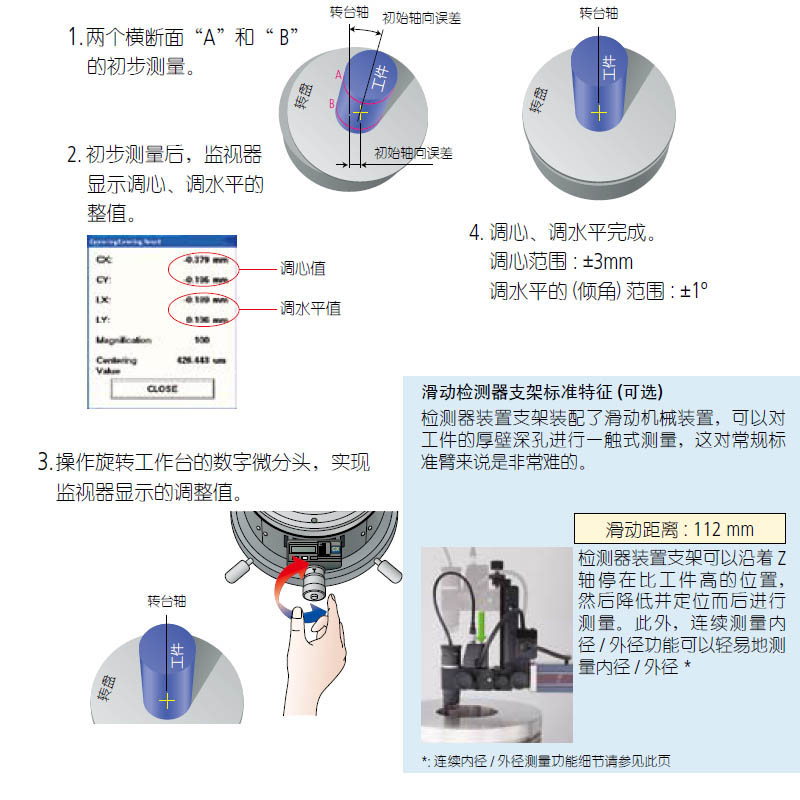

DAT (数字调整台) 功能旋转工作台以数字方式显示调心、调水平。调心、调水平以往是一项难度大、精度要求高的工作，使用数字调整台则使其变得非常简单，不必经过特殊培训就可成功操
点击 订货号或厂家货号了解Roundtest (圆度、圆柱形状测量仪) RA-1600系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 备注 | 市场价 | 促销价 | 购买 |
| 38366 | 12AAF203 | 2X 检测器支架 | - | - | 询价 | |
| 38367 | 12AAF204 | 用于大尺寸工件的辅助检测器支架 | - | - | 询价 | |
| 38374 | 12AAK110 | 防震台 (工作台型) | - | - | 询价 | |
| 38375 | 12AAK120 | 监视器 (适于 12AAK110) | - | - | 询价 | |
| 38376 | 12AAL019 | 边桌 (适于 12AAK110) | - | - | 询价 | |
| 38368 | 12AAL090 | 滑动检出器支架 | - | - | 询价 | |
| 38373 | 178-025 | 防震台 | - | - | 询价 | |
| 38370 | 211-014 | 卡盘 (外径: ø2 - 78mm, 内径: ø25 - 68mm) | - | - | 询价 | |
| 38372 | 211-031 | 微型卡盘 (外径: 最大ø0.1 - 1.5mm) | - | - | 询价 | |
| 38371 | 211-032 | 定心卡盘 (外径: ø1 - 79mm, 内径: 16 - 69mm) | - | - | 询价 | |
| 38369 | 211-045 | 倍率校正规 | - | - | 询价 | |
| 38363 | 211-723 | RA-1600 | - | - | 询价 | |
| 38364 | 350850 | 圆柱直角规 | - | - | 询价 | |
| 38365 | 356038 | 用于测量较低工件的辅助台 | - | - | 询价 |
A 适于 UL/CSA, C 适于台湾地区, D 适于 CEE, DC 适于 CCC, E适于 BS, K 适于KC, 无后缀适于 JIS/100V
技术参数
旋转工作台
旋转精度 (径向): (0.02+6H/10000)μm
旋转精度 (轴向): (0.02+6X/10000)μm
H 为测量高度 (mm), X 为测量半径 (mm)
旋转速度: 4, 6, 10rpm
工作台有效直径: 150mm
调心范围: ±3mm (带有 DAT 功能)
调水平范围: ±1º (带有 DAT 功能)
最大测量直径: ø280mm
最大工件直径: ø560mm
台面最大承重: 25kg
垂直轴 (Z 轴)
垂直移动: 300mm
直线度 (窄范围) : 0.20μm / 100mm
直线度 (全部范围): 0.30μm / 300mm
与转盘轴平行度: 1.5μm / 300mm
定位速度: 最大15mm/s
测量速度: 0.5, 1, 2, 5mm/s
最大检测高度 (ID/OD): 300mm*1
最大检测深度: 91mm (over ø32)
50mm (over ø7)
水平臂 (X 轴)
水平移动: 165mm (从台面轴-25mm–±140mm)
定位速度: 最大15mm/s
测量速度: 0.5, 1, 2, 5mm/s
测针和测头
测量范围: ±400μm / ±40μm / ±4μm
测力: 10–50mN (5 级转换)
标准测针: 12AAL021, 硬质合金球, ø1.6mm
测量方向: 双方向
测针角度调整: ±45º (带刻度)
供气
气压: 0.39MPa (4kgf/cm2)
耗气量: 22L/min.
电源: 100V AC – 240V AC, 50/60Hz

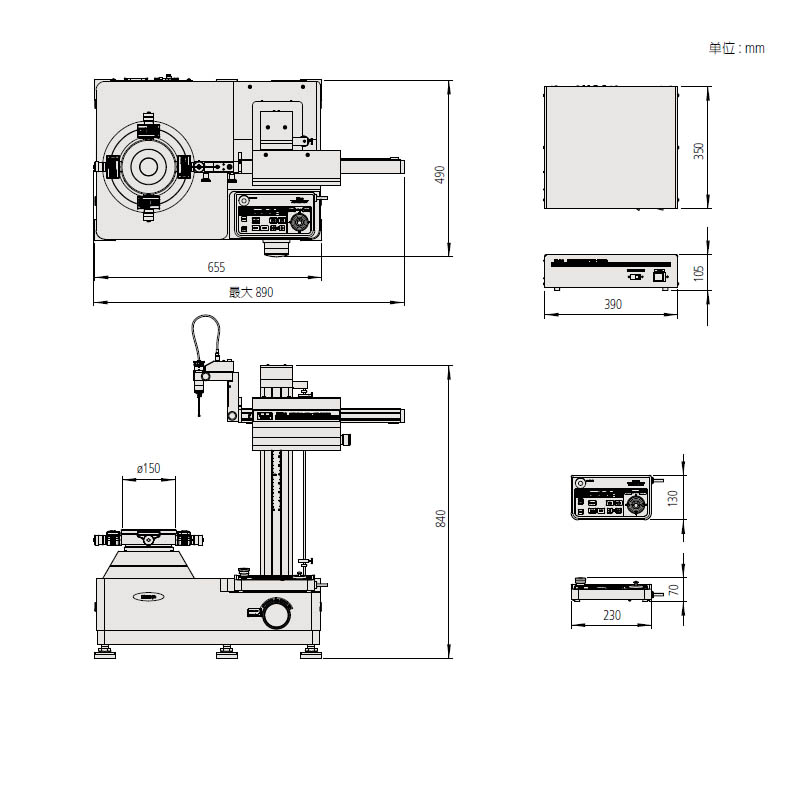

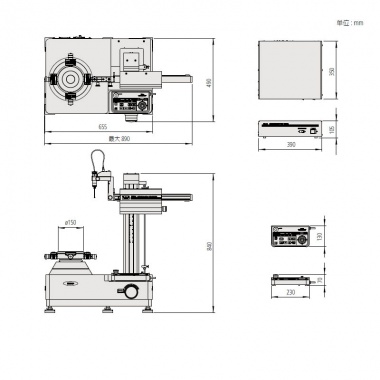

尺寸 (W x D x H): 890 x 490 x 840mm
重量: 170kg
*1 使用一个可选的辅助台的测量工件的高度为20mm 或更少
选件
350850: 圆柱直角规
356038: 用于测量较低工件的辅助台
12AAF203: 2X 检测器支架
12AAF204: 用于大尺寸工件的辅助检测器支架
12AAL090: 滑动检出器支架
211-045: 倍率校正规
211-014: 卡盘 (外径: ø2 - 78mm, 内径: ø25 - 68mm)
211-032: 定心卡盘 (外径: ø1 - 79mm, 内径: 16 - 69mm)
211-031: 微型卡盘 (外径: 最大ø0.1 - 1.5mm)
178-025: 防震台
12AAK110: 防震台 (工作台型)
12AAK120: 监视器 (适于 12AAK110)
12AAL019: 边桌 (适于 12AAK110)
———: 可更换测头 (参见 L-55 页)
