Roundtest (圆度、圆柱形状测量仪) RA-2200AS / DS / AH / DH系列
品 牌：三丰/Mitutoyo
产品描述
211 系列 — 圆度/ 圆柱度形状测量系统

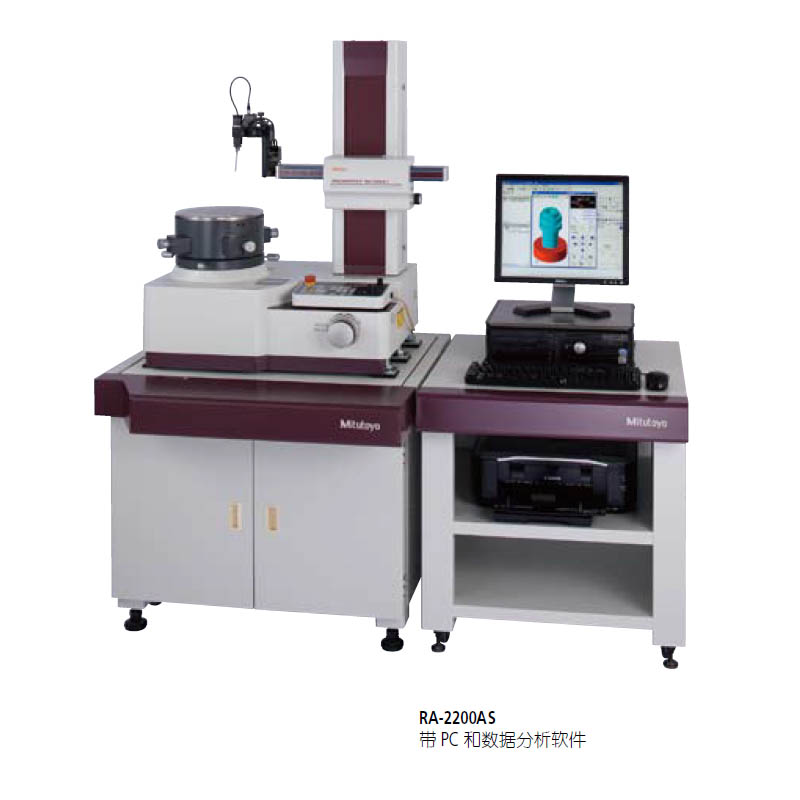

RA-2200 提供高精度、高速度、高性能的圆度测量。可对工件进行全自动的或带数字调整台(DAT) 的人工调心、调水平。调心、调水平以往是一项难度大、精度要求高的工作，使用RA-2200 则变得非常简单，不必经过特殊培训就可成功操作，总体测量时间大为缩短。
RA-2200 提供ROUNDPAK——功效强大的数据分析软件，运用鼠标并选择图标可强化其功能且简化操作。
精度高、易使用的旋转工作台旋转工作台径向、轴向的旋转精度均极高，不仅可高精度测量圆度和圆柱度，还可高精度测量平面度。

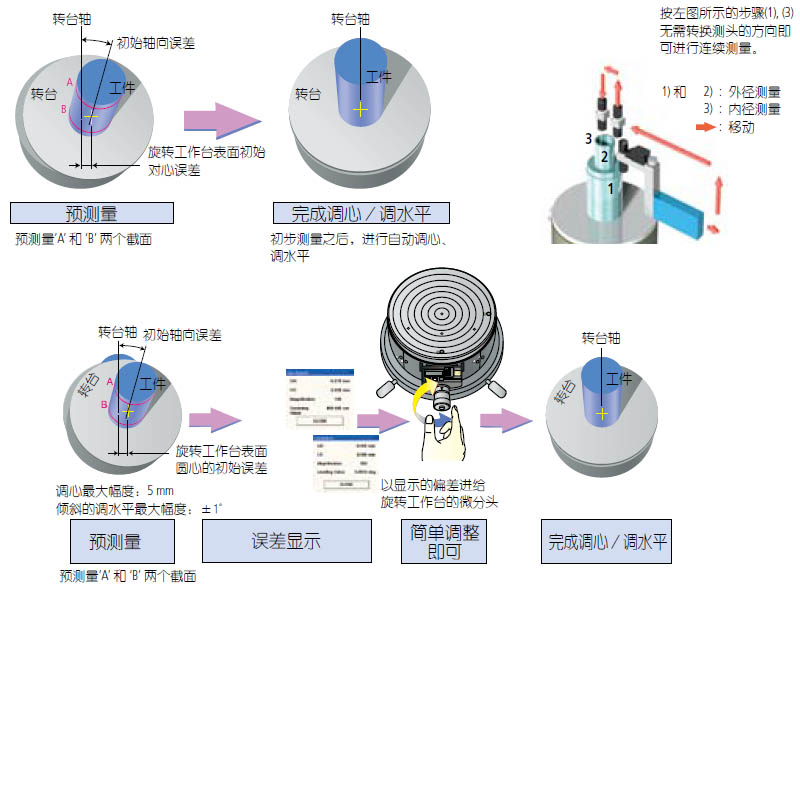

该系列的顶级型号为RA-2200AS/ AH ：配置的自动调心、调水平旋转工作台(AAT) 免除了人工调心、调水平之苦。
RA-2200DS / DH ：旋转工作台内置导向系统(DAT)，使人工调心、调水平的操作变得简便、顺利。
连续测量，效率提高
可不必改变测头的移动方向而连续测量一个工件的外、内径*。
* 内径最大可测50 mm
独特的设计允许系统升级
更换、调整探测装置后，系统可升级至CNC 操作型 (升级应由三丰公司技师负责)。
三丰公司在X/Z 驱动器中采用精度极高、可重复性极强的光栅尺，确保对重复测量至关重要的高精度定位。
点击 订货号或厂家货号了解Roundtest (圆度、圆柱形状测量仪) RA-2200AS / DS / AH / DH系列下各规格产品更多参数

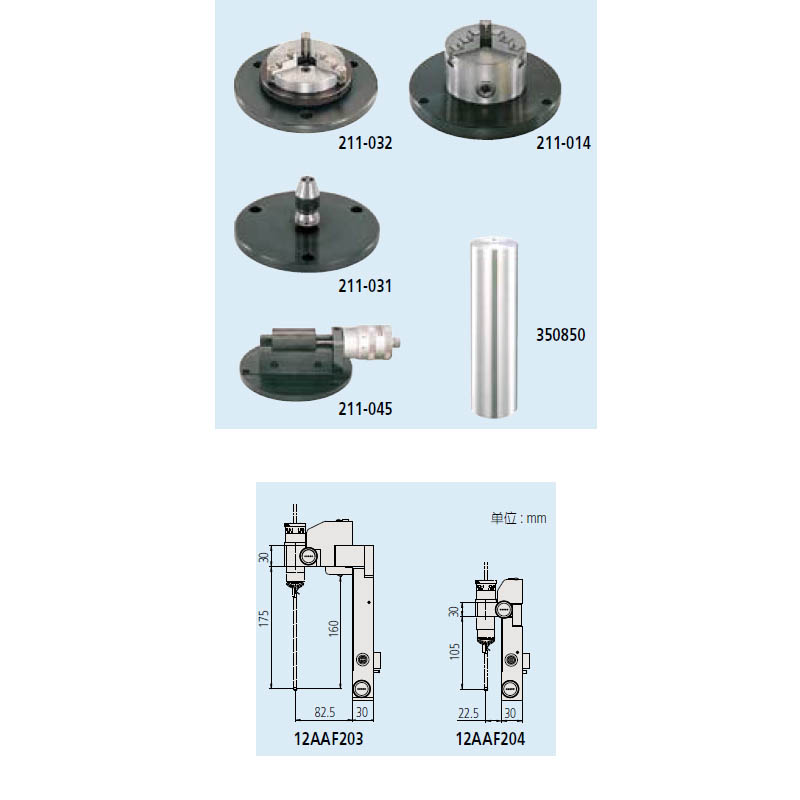

| 订货号 | 厂家货号 | 型号 | 工作台的有效直径mm | 调心/调水平 | 最大调心幅度mm | 立柱移动 | 基本装置重量kg | 备注 | 市场价 | 促销价 | 购买 |
| 38382 | 12AAF203 | 测头延长支架 (高度延长2 倍) | - | - | 询价 | ||||||
| 38383 | 12AAF204 | 大直径工件辅助测头支架 | - | - | 询价 | ||||||
| 38389 | 178-024 | 防震台架 | - | - | 询价 | ||||||
| 38388 | 178-025 | 防震台 | - | - | 询价 | ||||||
| 38385 | 211-014 | 卡盘 (外径: 2 - 78mm, 内径: 25 - 68mm) | - | - | 询价 | ||||||
| 38387 | 211-031 | 微型卡盘 (外径: 最大0.1 - 1.5mm) | - | - | 询价 | ||||||
| 38386 | 211-032 | 定心卡盘 (外径: 1 - 79mm, 内径: 16 - 69mm) | - | - | 询价 | ||||||
| 38384 | 211-045 | 倍率校正规 | - | - | 询价 | ||||||
| 38377 | 211-511 | RA-2200AS | 235mm | AAT | ±3mm | 300mm (标准立柱) | 180kg | 公制 | - | - | 询价 |
| 38379 | 211-512 | RA-2200AH | 235mm | AAT | ±3mm | 500mm (高立柱) | 200kg | 公制 | - | - | 询价 |
| 38378 | 211-513 | RA-2200DS | 200mm | DAT | ±5mm | 300mm (标准立柱) | 180kg | 公制 | - | - | 询价 |
| 38380 | 211-515 | RA-2200DH | 200mm | DAT | ±5mm | 500mm (高立柱) | 200kg | 公制 | - | - | 询价 |
| 38381 | 350850 | 圆柱直角规 | - | - | 询价 |
* 为区分交流电源电缆，在货号后加上以下后缀:
A 适于 UL/CSA, D 适于 CEE, DC 适于 CCC, E 适于 BS, K 适于 KC, 无后缀适于 JIS/100V
**ATT: 自动调节台面
DAT: 数字调节台面
旋转工作台
旋转精度 (径向): (0.02+3.5H/10000)μm
旋转精度 (轴向): (0.02+3.5X/10000)μm
H 为测量高度 (mm), R 为测量半径 (mm)
旋转速度: 2, 4, 6, 10rpm
工作台有效直径: 235mm (200mm: DS, DH 型号)
调心范围: ±3mm (±5mm: DS, DH 型号)
调调水平范围: ±1º
最大测量直径: 300mm
最大工件直径: 580mm
台面最大承重: 30kg
垂直轴 (Z 轴)
垂直移动: 300mm (500mm: AH, DH 型号)
直线度 (λc2.5): 0.10μm / 100mm, 0.15μm / 300mm(0.25μm / 500mm: AH, DH 型号)
与转台轴的平行度: 0.7μm / 300mm(1.2μm / 500mm: AH, DH 型号)
定位速度: 最大50mm/s
测量速度: 0.5, 1, 2, 5mm/s
最大检测高度: 300mm (OD), 300mm (ID)
[500mm: AH, DH 型号]
最大检测深度: 85mm - ø32mm 更多
50mm - ø7mm 更多
水平臂 (X 轴)
水平移动: 175mm (包括工作台旋转中心-25mm~+150mm 的突出量)
直线度 (λc2.5): 0.7μm / 150mm
与转台轴的垂直度: 1.0μm / 150mm
定位速度: 利用操纵杆, 最大30mm/s
测量速度: 0.5, 1, 2, 5mm/s
测针和测头
测量范围: ±400μm/±40μm/±4μm
测力: 10 - 50mN (5 级转换)
标准测针: 12AAL021, 硬质合金球, ø1.6mm
测量方向: 双方向
测针角度调整: ±45º (带刻度)
供气
气压: 0.39MPa
耗气量: 30L/min.
电源: 100V AC – 240V AC, 50/60Hz

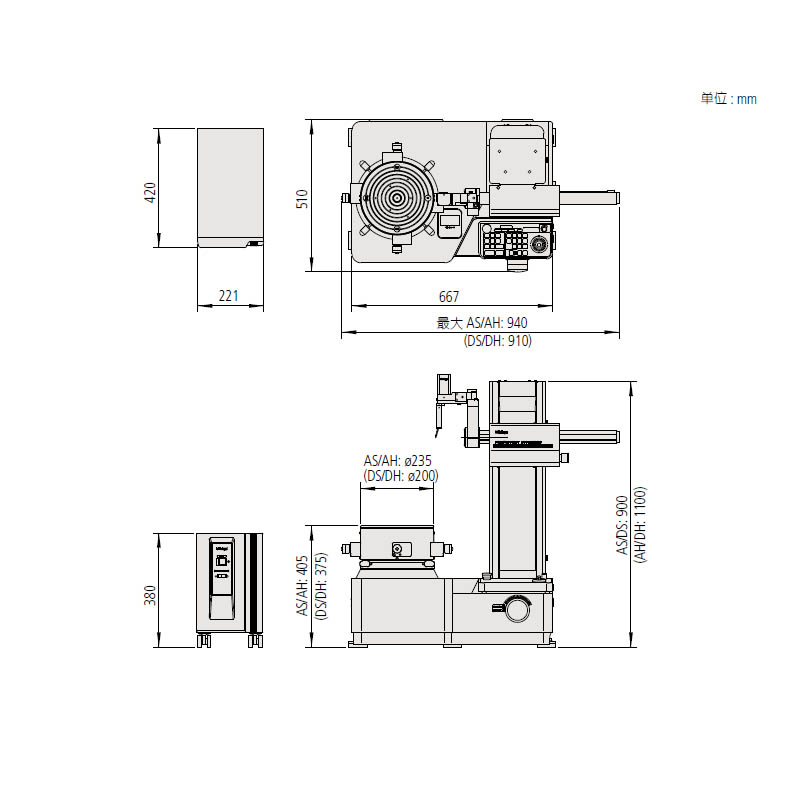

尺寸 (W x D x H): 940 x 510 x 900mm: AS 型号
910 x 510 x 900mm: DS 型号
(940 x 510 x 1100mm: AH 型号)
910 x 510 x 1100mm: DH 型号
重量: 180kg (200kg: AH, DH 型号)
