Roundtest (圆度、圆柱形状测量仪) RA-H5200AS / AH系列
品 牌：三丰/Mitutoyo
产品描述
211 系列 — 圆度/ 圆柱度形状测量系统
RA-H5200AS / AH 型圆度／圆柱度测量仪不仅具有世界级的高精度，而且操作性好，分析能力强。
改进的测量功能，能实现跟踪测量，自动内／外径测量以及圆周向、轴向的表面粗糙度测量。
自动调心、调水平的高精度旋转工作台高精度、高刚度的旋转工作台研制成功有赖于其关键部件如转子、定子等的特殊工艺精度。此外，含有复杂孔径的气浮轴承保证了刚度极高且压力分布均匀。所有这一切造就了工业界领先的(径向) 旋转精度(0.02+3.5H/10000)μm。

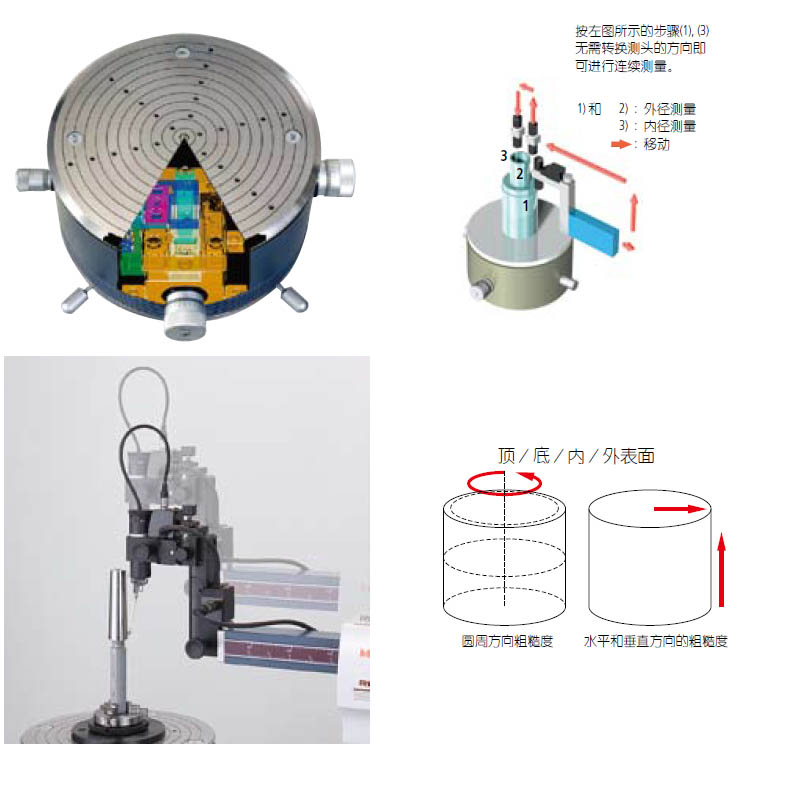

内径/ 外径的连续、自动测量
连续自动测量可不改变测头位置，从外径到内径依次进行。这样做可缩短测量时间，排除因测头位置变化引起的误差，对高精度测量极为有利。
X 轴跟踪测量
内置于X 轴的线性标尺可通过跟踪工件表面进行测量(跟踪范围：±5mm)。这一功能对测量如下工件特别有效：在测量圆度／圆柱度时工件位移超出测头的探测范围，或滑块／立柱的运动确定一锥形。
点击 订货号或厂家货号了解Roundtest (圆度、圆柱形状测量仪) RA-H5200AS / AH系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 立柱移动 | 备注 | 市场价 | 促销价 | 购买 |
| 38400 | 12AAB598 | 护罩 | - | - | 询价 | ||

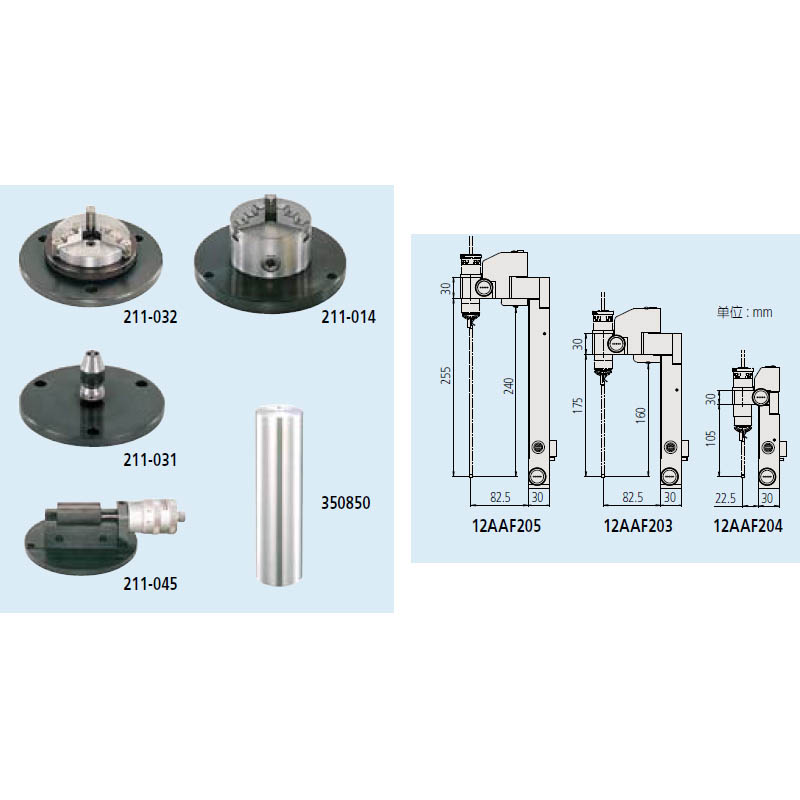

| 38393 | 12AAF203 | 测头延长支架 (高度延长2 倍) | - | - | 询价 | ||
| 38395 | 12AAF204 | 大直径工件辅助测头支架 | - | - | 询价 | ||
| 38394 | 12AAF205 | 测头延长支架 (高度延长3 倍) | - | - | 询价 | ||
| 38397 | 211-014 | 卡盘 (外径: 2 - 78mm, 内径: 25 - 68mm) | - | - | 询价 | ||
| 38399 | 211-031 | 微型卡盘 (外径: 最大0.1 - 1.5mm) | - | - | 询价 | ||
| 38398 | 211-032 | 定心卡盘 (外径: 1 - 79mm, 内径: 16 - 69mm) | - | - | 询价 | ||
| 38396 | 211-045 | 倍率检测规 | - | - | 询价 | ||

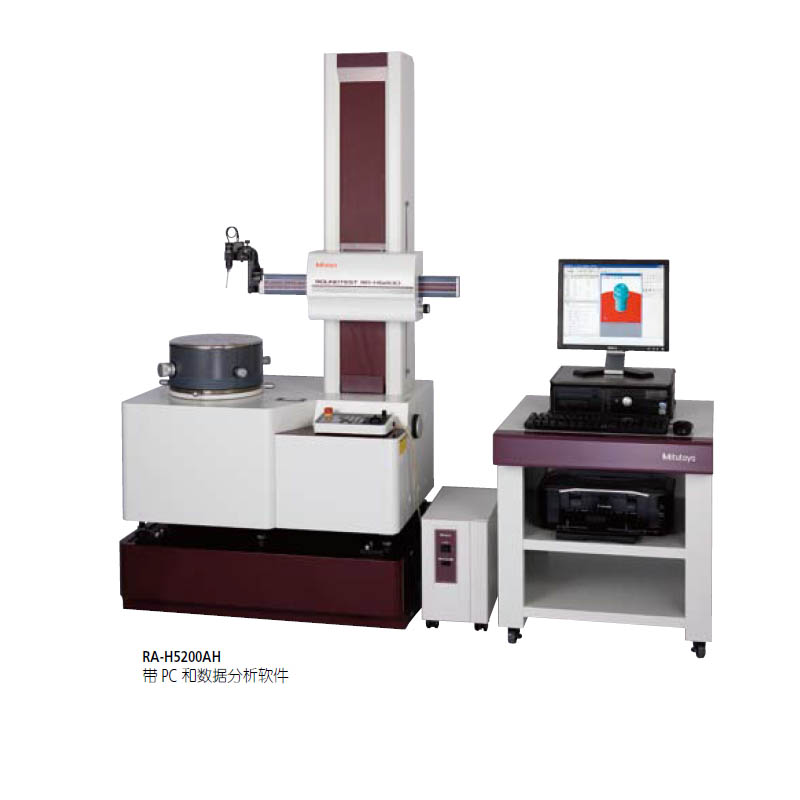

| 38390 | 211-531 | RA-H5200AS | 350mm (标准立柱) | 带有防震台架 | - | - | 询价 |
| 38391 | 211-532 | RA-H5200AH | 550mm (高立柱) | 带有防震台架 | - | - | 询价 |
| 38392 | 350850 | 圆柱直角规 | - | - | 询价 |
* 为区分交流电源电缆，在货号后加上以下后缀:
A 适于 UL/CSA,C 适于台湾地区， D 适于 CEE, DC 适于 CCC, E 适于 BS, K 适于 KC, 无后缀适于 JIS/100V
技术参数
旋转工作台
旋转精度 (径向): (0.02+3.5H/10000)μm
旋转精度 (轴向): (0.02+3.5X/10000)μm
H 为测量高度 (mm), X 为离旋转工作台轴的距离 (mm)
旋转速度: 2, 4, 6, 10rpm
(20rpm: 自动调心)
工作台有效直径: 300mm
调心范围: ±5mm
调调水平范围: ±1º
最大测量直径: 400mm
最大工件直径: 680mm
台面最大承重: 80kg (65kg: 自动调心)
垂直轴 (Z 轴)
垂直移动: 350mm: AS 型; 550mm: AH 型
直线度 (λc2.5): 0.05μm / 100mm, 0.14μm / 350mm: AS 型
0.05μm / 100mm, 0.2μm / 550mm: AH 型
与转台轴的平行度: 0.2μm / 350mm: AS 型
0.32μm / 550mm: AH 型
定位速度: 最大60mm/s
测量速度: 0.5, 1, 2, 5mm/s
最大检测高度: 350mm (OD), 350mm (ID)(550mm (OD / ID): AH 型)
最大检测深度: 85mm - ø32mm 或更多
50mm - ø7mm 或更多
水平臂 (X 轴)
水平移动: 225mm
直线度 (λc2.5): 0.4μm / 200mm
与转台轴的垂直度: 0.5μm / 200mm
定位速度: 最大50mm/s
测量速度: 0.5, 1, 2, 5mm/s
测针和测头
测量范围: ±400μm/±40μm/±4μm
测力: 10 – 50mN (5 级转换)
标准测针: 12AAL021, 硬质合金球, ø1.6mm
测量方向: 双方向
测针角度调整: ±45º (带刻度)
供气
气压: 0.39MPa
耗气量: 45L/min.
电源: 100V AC – 240V AC, 50/60Hz

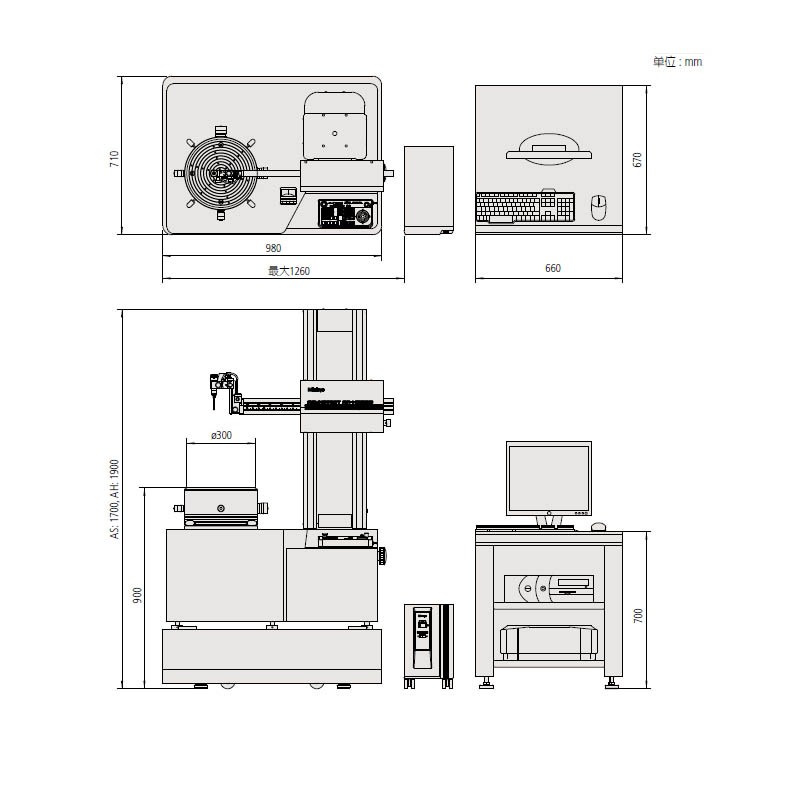

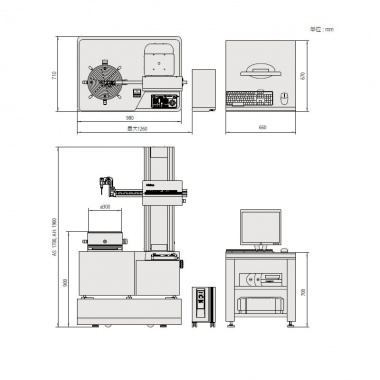

尺寸 (W x D x H): 1260 x 710 x 1700mm(1260 x 710 x 1900mm: AH 型)
重量: 650kg: AS 型; 670kg: AH 型
带有防震台架:170kg
