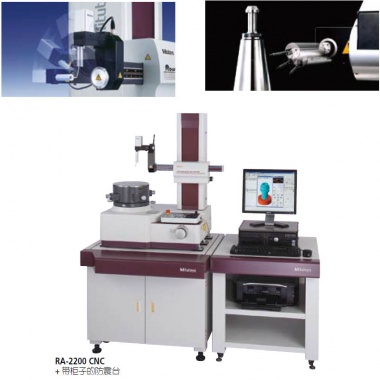

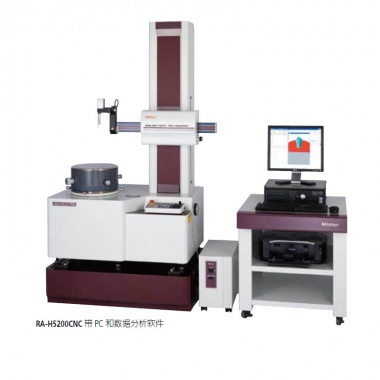

Roundtest Extreme (超级圆度、圆柱形状测量仪) RA-H5200CNC / 2200CNC系列
品 牌：三丰/Mitutoyo
产品描述
211 系列 — CNC 圆度/ 圆柱形状测量系统
三丰公司独创的圆度／圆柱形状测量仪颇具新意，能在独立／同步的多轴电脑数控下进行自动测量。本系列的CNC 机型不仅精度、可靠性高，而且测量效率极高。
一机二用，既能测量圆度，又能测量表面粗糙度，工件不必为了测量粗糙度而重新夹装。粗糙度的测量轴向、周向均可进行。
ROUNDPAK
离线测量流程的编程功能

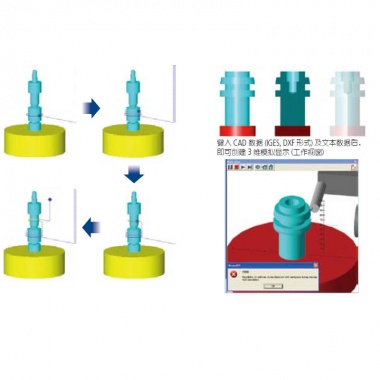

利用一种完整的离线教学功能可进行屏幕虚拟3D 模拟测量，从而无需实际工件即可创建部分程序(测量步骤)。RoundtestExtreme 的测头与支架均可在模拟中精确显示，可预报碰撞危险并发出警报。
点击 订货号或厂家货号了解Roundtest Extreme (超级圆度、圆柱形状测量仪) RA-H5200CNC / 2200CNC系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 立柱移动 | 备注 | 市场价 | 促销价 | 购买 |
| 38412 | 12AAB598 | 护罩 | - | - | 询价 | ||
| 38411 | 178-024 | 防震台架，仅适用于 RA-2200CNC | - | - | 询价 | ||
| 38410 | 178-025 | 防震台，仅适用于 RA-2200CNC | - | - | 询价 | ||
| 38407 | 211-014 | 卡盘 (外径: 1 - 78mm, 内径: 25 - 68mm) | - | - | 询价 | ||
| 38409 | 211-031 | 微型卡盘 (外径: 最大0.1 - 1.5mm) | - | - | 询价 | ||
| 38408 | 211-032 | 定心卡盘 (外径: 1 - 79mm, 内径: 16 - 69mm) | - | - | 询价 | ||
| 38406 | 211-045 | 倍率校正规 | - | - | 询价 | ||
| 38401 | 211-517* | RA-2200CNC (标准立柱) | 300mm (标准立柱) | - | - | 询价 | |
| 38402 | 211-518* | RA-2200CNC (高立柱) | 500mm (高立柱) | - | - | 询价 | |
| 38403 | 211-533* | RA-H5200CNC (标准立柱) | 350mm (标准立柱) | - | - | 询价 | |
| 38404 | 211-534* | RA-H5200CNC (高立柱) | 550mm (高立柱) | - | - | 询价 | |
| 38405 | 350850 | 圆柱直角规 | - | - | 询价 |
* 为区分交流电源电缆，在货号后加上以下后缀:
A 适于 UL/CSA, C 适于台湾地区, D 适于 CEE, DC 适于 CCC, E 适于 BS, K 适于 KC,无后缀适于 JIS/100V

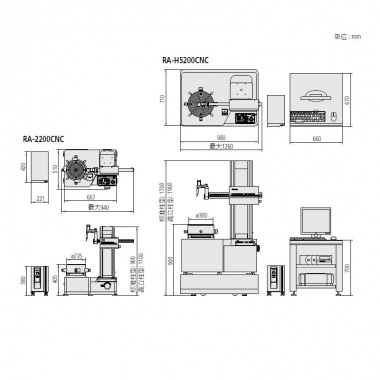

技术参数: RA-2200CNC
旋转工作台
旋转精度 (径向): (0.02+3.5H/10000)μm
旋转精度 (轴向): (0.02+3.5X/10000)μm
H 为测量高度 (mm), X 为离旋转工作台轴的距离 (mm)
旋转速度: 2, 4, 6, 10rpm
工作台有效直径: 235mm
调心范围: ±3mm
调调水平范围: ±1º
最大测量直径: 256mm
最大工件直径: 580mm
台面最大承重: 30kg
垂直轴 (Z 轴)
垂直移动: 300mm (500mm)*
直线度 (λc2.5): 0.10μm / 100mm, 0.15μm / 300mm(0.25μm / 500mm)*
与转台轴的平行度: 0.7μm / 300mm (1.2μm / 500mm)*
定位速度: 最大50mm/s
测量速度: 0.5, 1, 2, 5mm/s
最大检测高度: 300mm (外径), 300mm (内径)[500mm (外径 / 内径)]*
最大检测深度: 104mm (ø32mm 更多)26mm (ø12.7mm 更多)
水平臂 (X 轴)
水平移动: 175mm (从工作轴-25mm~+150mm)
直线度 (λc2.5): 0.7μm / 150mm
与转台轴的垂直度: 1.0μm / 150mm
定位速度: 最大30mm/s
测量速度: 0.5, 1, 2, 5mm/s
测针和测头
测量范围: ±400μm (±5mm: 跟踪范围)
测力: 40mN
标准测针: 12AAE301, 硬质合金球, ø1.6mm
测量方向: 双方向
测针角度调整: 固定
供气
气压: 0.39MPa
耗气量: 30L/min.
电源: 100V AC – 240V AC, 50/60Hz
尺寸 (W x D x H): 940 x 510 x 900mm(940 x 510 x 1100mm)*
重量: 180kg (200kg)*
* 高立柱型
技术参数: RA-H5200CNC
旋转工作台
旋转精度 (径向): (0.02+3.5H/10000)μm
旋转精度 (轴向): (0.02+3.5X/10000)μm
H 为测量高度 (mm), X 为离旋转工作台轴的距离 (mm)
旋转速度: 2, 4, 6, 10rpm (20rpm: 自动调心)
工作台有效直径: 300mm
调心范围: ±5mm
调调水平范围: ±1º
最大测量直径: 356mm
最大工件直径: 680mm
台面最大承重: 80kg (65kg: 自动调心)
垂直轴 (Z 轴)
垂直移动: 350mm (550mm)*
直线度 (λc2.5): 0.05μm / 100mm, 0.14μm / 350mm(0.2μm / 550mm)*
与转台轴的平行度: 0.2μm / 350mm (0.32μm / 550mm)*
定位速度: 最大60mm/s
测量速度: 0.5, 1, 2, 5mm/s
最大检测高度: 350mm (OD), 350mm (ID)[550mm (OD / ID)]*
最大检测深度: 104mm (ø32mm 更多)26mm (12.7mm 更多)
水平臂 (X 轴)
水平移动: 225mm
直线度 (λc2.5): 0.4μm / 200mm
与转台轴的垂直度: 0.5μm / 200mm
定位速度: 最大50mm/s
测量速度: 0.5, 1, 2, 5mm/s
测针和测头
测量范围: ±400μm/±40μm/±4μm(±5mm: 跟踪范围)
测力: 40mN
标准测针: 12AAE301, 硬质合金球, ø1.6mm
测量方向: 双方向
测针角度调整: 固定
供气
气压: 0.39MPa
耗气量: 45L/min.
电源: 100V AC – 240V AC, 50/60Hz
尺寸 (W x D x H): 1260 x 710 x 1700mm(1260 x 710 x 1900mm)*
重量: 650kg (670kg)*
带有防震台架: 170kg
*高立柱型
选件350850: 圆柱直角规
211-045: 倍率校正规
211-014: 卡盘 (外径: 1 - 78mm, 内径: 25 - 68mm)
211-032: 定心卡盘 (外径: 1 - 79mm, 内径: 16 - 69mm)
211-031: 微型卡盘 (外径: 最大0.1 - 1.5mm)
178-025: 防震台**
178-024: 防震台架**
12AAB598: 护罩
———: 可更换测针 (参见 L-56 页)
** 仅适用于 RA-2200CNC
