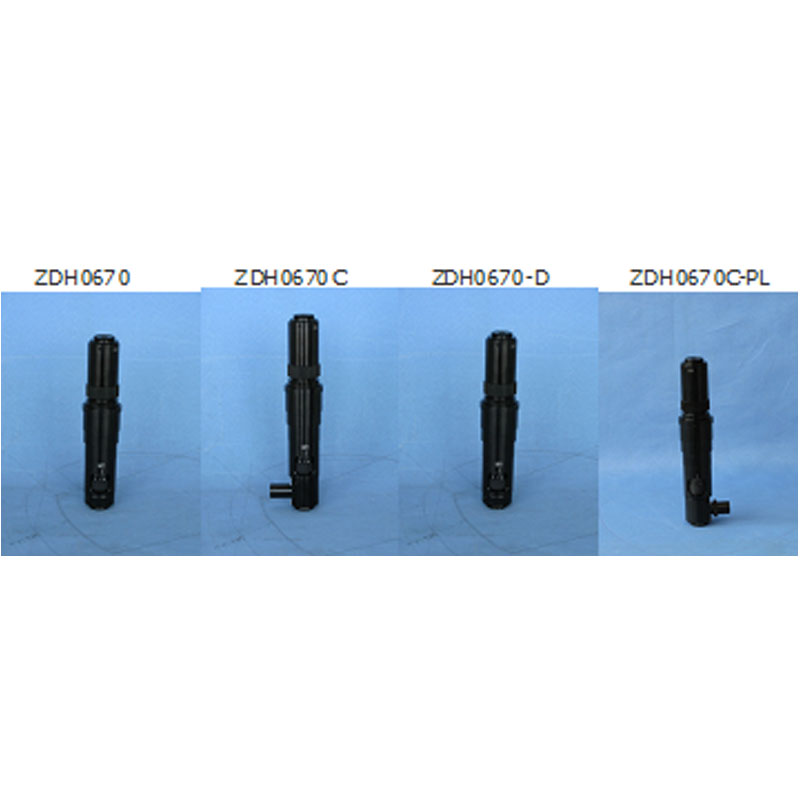

点击 订货号或厂家货号了解大变倍比连续变倍单筒视频显微系统MZDH0670系列下各规格产品更多参数
| 订货号 | 厂家货号 | 市场价 | 促销价 | 购买 |
| 39335 | MZDH0670 | - | - | 询价 |
| 39336 | MZDH0670C | - | - | 询价 |
| 39337 | MZDH0670C-PL | - | - | 询价 |
技术规格
● 物镜连续变倍范围：0.6X～7.0X，变倍比11.7: 1，工作距离82mm（1X物镜）
● 可调光高亮度长寿命LED同轴照明
● 主机与支架配合尺寸为Φ45mm
● 标准CS接口（支承面到CCD靶面距离为12.5mm）
● 0.4X、0.5X、0.67X 、1X（标准配置）、1.5X、2X各种倍率CCD接头可选
● 0.3X、0.5X、0.75X、1X（标准配置）、1.5X、2X、5X各种倍率物镜可选
● 可接Nikon、Olympus、Mitsutoyo标准螺纹无穷远金相镜头

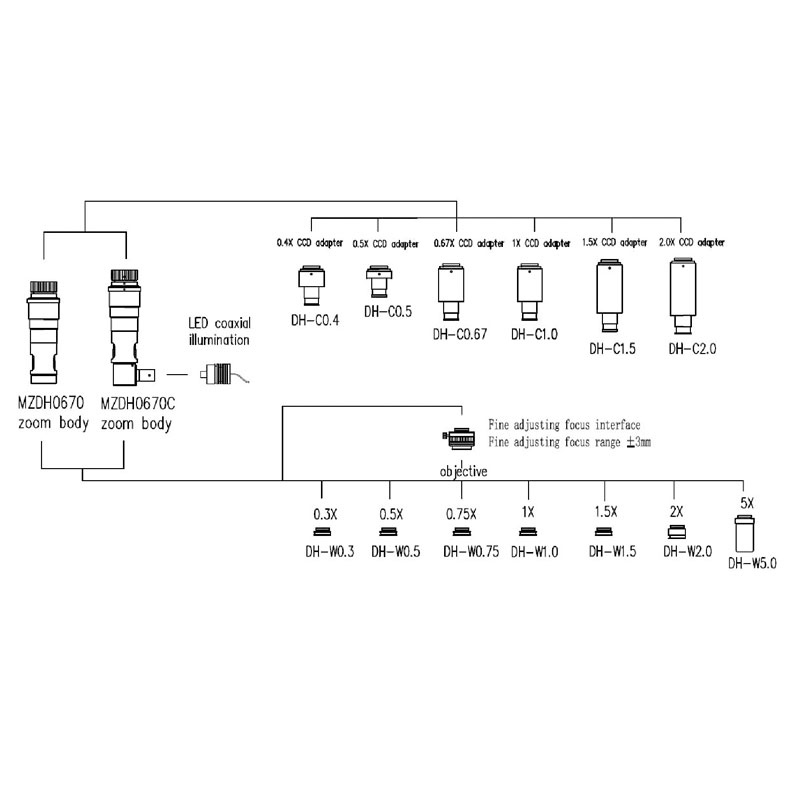

多种附件可供选择
● 辅助光源：MLC1000 可调光高亮度LED光源, MLR25 可调光LED直接环形光源
● CCD接头：DH-C0.4、DH-C0.5、DH-C0.67、DH-C1.0、DH-C1.5、DH-C2.0 CCD接头
● 物镜：DH-W0.3、DH-W0.5、DH-W0.75、DH-W1.0、DH-W1.5、DH-W2.0、DH-W5.0

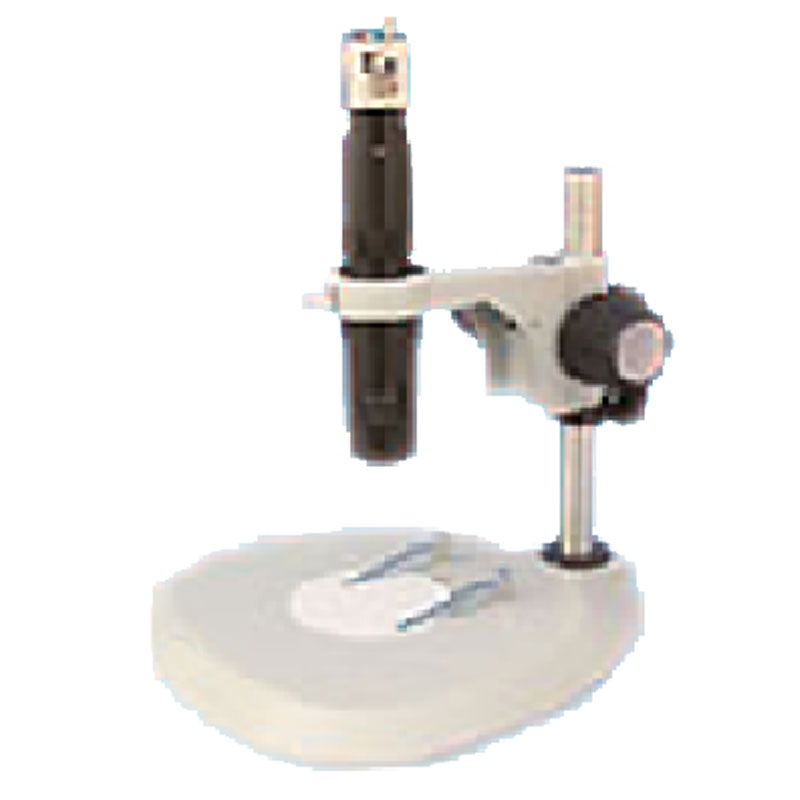

● 底座及支架
主要光学参数
|
物镜Objective |
项目 Item |
CCD接头 / CCD adapter |
|||||
|
0.4X |
0.5X |
0.67X |
1X |
1.5X |
2X |
||
|
0.3X WD:193mm |
总光学放大倍率 Total Mag. |
0.07X～0.84X |
0.09X～1.05X |
0.12X～1.4X |
0.18X～2.1X |
0.27X～3.15X |
0.36X～4.2X |
|
视场范围FOV(mm) |
50X66.67～4.3X5.7 |
40X53.33～3.43X4.57 |
30X40～2.57X3.43 |
20X26.67～1.71X2.29 |
13.33X17.78～1.14X1.52 |
10X13.33～0.86X1.14 |
|
|
|
总光学放大倍率Total Mag. |
0.12X～1.4X |
0.15X～1.75X |
0.2X～2.34X |
0.3X～3.5X |
0.45X～5.25X |
0.6X～7X |
|
视场范围FOV(mm) |
30X40～2.57X3.43 |
24X32～2.06X2.74 |
18X24～1.5X2 |
12X16～1.03X1.37 |
8X10.67～0.69X0.91 |
6X8～0.51X0.69 |
|
|
0.75X WD:117mm |
总光学放大倍率Total Mag. |
0.18X～2.1X |
0.22X～2.62X |
0.3X～3.5X |
0.45X～5.25X |
0.67X～7.87X |
0.9X～10.5X |
|
视场范围FOV(mm) |
20X26.67～1.7X2.3 |
16X21.33～1.37 X1.83 |
12X16～1.03 X1.37 |
8X10.67～0.69X0.91 |
5.33X7.11～0.46X0.61 |
4X5.33～0.34X0.46 |
|
|
1X WD:82mm |
总光学放大倍率Total Mag. |
0.24X～2.8X |
0.3X～3.5X |
0.4X～4.69X |
0.6X～7X |
0.9X～10.5X |
1.2X～14X |
|
视场范围FOV(mm) |
15X20～1.3X1.7 |
12X16～1.03X1.37 |
9X12～0.77X1 |
6X8～0.51X0.69 |
4X5.33～0.34X0.46 |
3X4～0.26X0.34 |
|
|
1.5X WD:54mm |
总光学放大倍率Total Mag. |
0.36X～4.2X |
0.45X～5.25X |
0.6X～7X |
0.9X～10.5X |
1.35X～15.75X |
1.8X～21X |
|
视场范围FOV(mm) |
10X13.33～0.86X1.14 |
8X10.67～0.69X0.91 |
6X8～0.5X0.7 |
4X5.33～0.34X0.46 |
2.67X3.56～0.23X0.3 |
2X2.67～0.17X0.23 |
|
|
2X WD:35mm |
总光学放大倍率Total Mag. |
0.48X～5.6X |
0.6X～7X |
0.8X～9.38X |
1.2X～14X |
1.8X～21X |
2.4X～28X |
|
视场范围FOV(mm) |
7.5X10～0.64X0.86 |
6X8～0.51X0.69 |
4.5X6～0.38X0.51 |
3X4～0.26X0.34 |
2X2.67～0.17X0.23 |
1.5X2～0.13X0.17 |
|
|
5X WD:10.1mm |
总光学放大倍率Total Mag. |
1.2X～14X |
1.5X～17.5X |
2.0X～23.4X |
3X～35X |
4.5X～52.5X |
6X～70X |
|
视场范围FOV(mm) |
3X4～0.26X0.345 |
2.4X3.2～0.21X0.27 |
1.8X2.4～0.15X0.2 |
1.2X1.6～0.1X0.14 |
0.8X1.07～0.07X0.15 |
0.6X0.8～0.05X0.07 |
|
|
变倍主体连续变倍范围0.6X～7.0X |
|||||||
NOTES：※ 总光学放大倍率=变倍主体放大倍率×物镜放大倍率×CCD接头放大倍率
※ 视场范围=1/3"CCD视场÷总光学放大倍率
|
倍率Mag. |
NA |
景深 DOF
|
