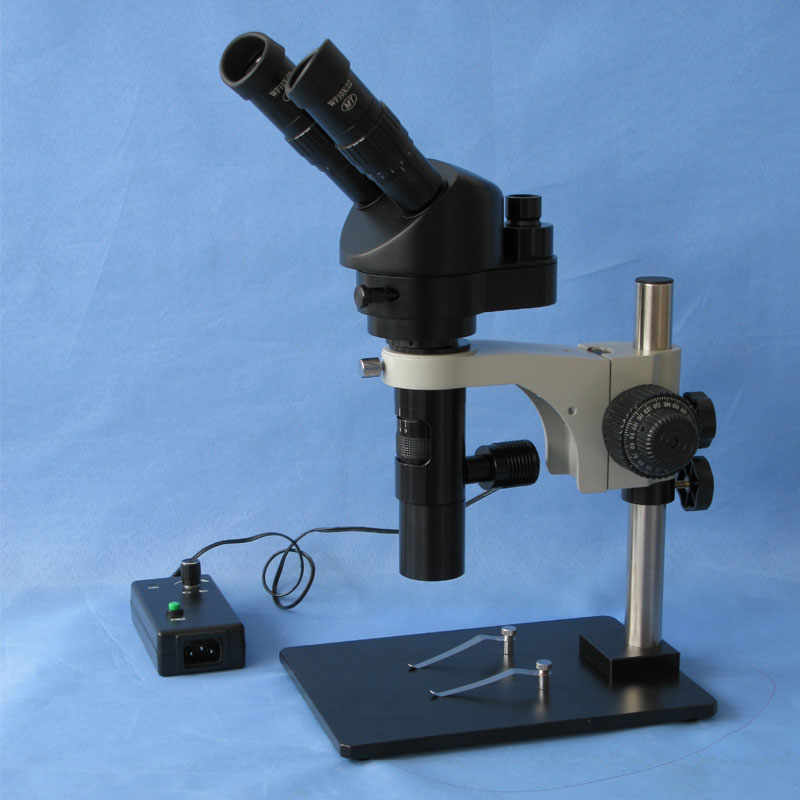

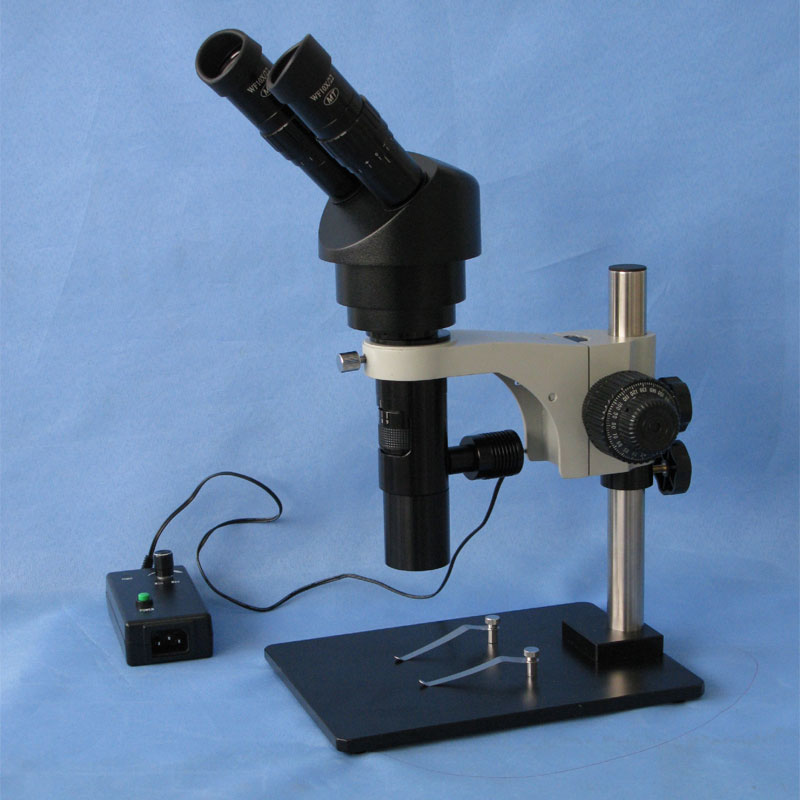

高对比度同轴照明连续变倍显微镜MZDA1490系列

技术规格

●  同时进行目视与视频观察，选购相应接头，可接CCD(CMOS)摄像头，数码相机，胶卷相机
●  标准目视总放大倍率14X~90X，1.4X~9X连续变倍镜体，WF10X/22平场目镜，工作距离103mm
●  配2X附加物镜和30X目镜，最大倍率540X
●  长寿命，环保型各种波长超强LED同轴照明
●  双目镜筒倾斜45°
●  双目视度调节±6屈光度
●  瞳距调节范围53~75mm
●  调焦范围：手轮调焦50mm，圆立柱高242mm
●  支架与主机配合尺寸Φ45mm
多种附件可供选择● CCD接头：C0.5-S、C1.0-S
● 数码相机接头：DT01
● 显微摄影装置: PT01
● 1X带测微尺 CCD接头：CDM1.0
● 目镜：10X, 15X, 20X,30X
● 分划目镜: 10X, 15X, 20X
● 测微尺: CML0.01, CM0.1X, CM0.1XY, CMS0.5
● 附加物镜：DA-W 0.7、DA-W 2.0
● 载物台: S10086 ，S7650
主要光学参数

双目目视观察

目镜     Eyepieces	光学项目             Item	主机              Main body	加0.7X附加物镜    0.7X auxiliary objective	加2X附加物镜       2X auxiliary objective
10X/Φ22	总放大倍率Total Mag.	14X~90X	9.8X~63X	28X~180X
	视场范围FOV(mm)	Φ15.7~Φ2.44	Φ22.4~Φ3.5	Φ7.86~Φ1.22
15X/Φ17	总放大倍率Total Mag.	21X~135X	14.7X~94.5X	42X~270X
	视场范围FOV(mm)	Φ12.14~Φ1.89	Φ17.35~Φ2.7	Φ6.07~Φ0.94
20X/Φ14	总放大倍率Total Mag.	28X~180X	19.6X~126X	56X~360X
	视场范围FOV(mm)	Φ10~Φ1.56	Φ14.29~Φ2.22	Φ5~Φ0.78
30X/Φ9	总放大倍率Total Mag.	42X~270X	29.4X~189X	84X~540X
	视场范围FOV(mm)	Φ6.43~Φ1	Φ9.18~Φ1.43	Φ3.21~Φ0.5
工作距离WD（mm）		103	145	35
变倍主体连续变倍范围Zoom body Magnification range :1.4X～9X

NOTES：※ 总放大倍率=目镜放大倍率×变倍主体放大倍率×附加物镜放大倍率
※ 视场范围=目镜视场直径÷变倍主体放大倍率÷附加物镜（无附加物镜时为1）
视频显示



附加物镜       Auxiliary objective	光学项目                Item	CCD接头 / CCD adapter
		0.5X	1X
----	总光学放大倍率Total Mag.	0.7X~4.5X	1.4X~9X
	视场范围FOV(mm)	5.14X6.86~0.8X1.07	2.57X3.43~0.4X0.53
	工作距离WD(mm)	103
0.7X	总光学放大倍率Total Mag.	0.49X~3.15X	0.98X~6.3X
	视场范围FOV(mm)	7.35X9.8~1.14X1.52	3.67X4.9~0.57X0.76
	工作距离WD(mm)	145
2X	总光学放大倍率Total Mag.	1.4X~9X	2.8X~18X
	视场范围FOV(mm)	2.57X3.43~0.4X0.53	1.29X1.71~0.2X0.27
	工作距离WD(mm)	35
变倍主体连续变倍范围Zoom body magnification range 1.4X～9X

Notes： ※  视场范围是以1/3"CCD摄像头计算
※ 视频放大倍率=总光学放大倍率×数字放大倍率
※ 总光学放大倍率=CCD接头倍率×附加物镜倍率×变倍主体放大倍率
※ 数字放大倍率=显示器的显示屏对角线尺寸÷CCD摄像头靶面对角线尺寸
※ CCD摄像头靶面对角线尺寸：1/3” CCD：6mm；1/2” CCD：8mm；2/3” CCD：11mm.
