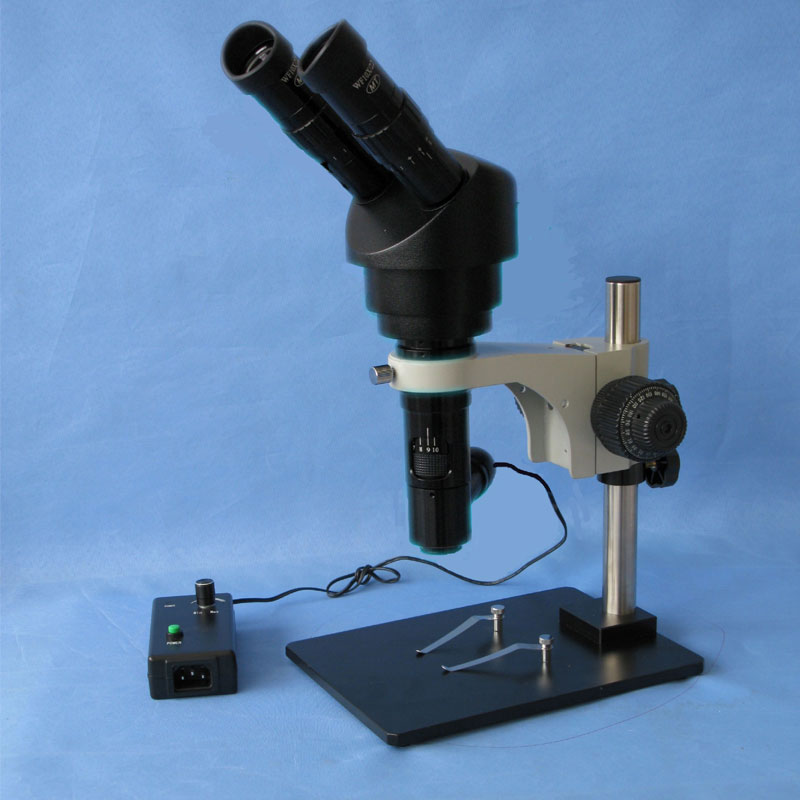

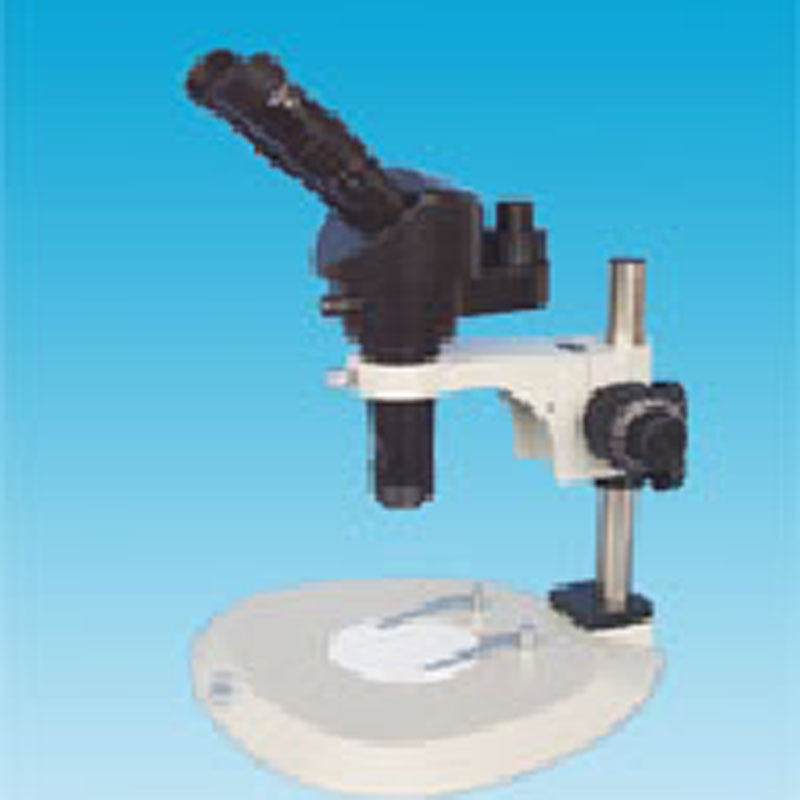

高倍率正像连续变倍显微镜MZDH15100系列

多种附件可供选择

CCD接头：C0.5-S、C1.0-S
数码相机接头：DT01
显微摄影装置: PT01
1X带测微尺 CCD接头：CDM1.0
目镜：10X, 15X, 20X,30X
分划目镜: 10X, 15X, 20X
测微尺: CML0.01, CM0.1X, CM0.1XY, CMS0.5
物镜：DH-W0.5, DH-W0.75X, DH-W1.0, DH-W1.5, DH-W2.0 , DH-W5.0
载物台: S10086 ，S7650

技术规格

●  超高倍率，标准目视总放大倍率15X~100X,1.5X~10X连续变倍镜体，WF10X/22平场目镜，工作距离82mm
●  同时进行目视与视频观察，观察像与被观察物成正像，可接CCD(CMOS)摄像头，数码相机，胶卷相机
●  长寿命，环保型各种波长（白、紫、红、蓝、黄、绿）超强LED同轴照明（适用于MZDH15100BTC）
●  双目镜筒倾斜45°,双目视度调节±6屈光度, 瞳距调节范围53~75mm
●  调焦范围：手轮调焦50mm，圆立柱高242mm
●  支架与主机配合尺寸Φ45mm
●  WF10X/22、SWF15X、SWF20X、SWF30X四种倍率目镜及0.5X、0.75X、1X、2X、5X物镜可配
光学参数

双目目视观察

目镜 Eyepieces	项目       Item	主机              Zoom body	物镜Objectives
			0.5X	0.75X	1.5X	2X	5X
10X/Φ22	总放大倍率Total Mag.	15X~100X	7.5X~50X	11.25X~75X	22.5X~150X	30X~200X	75X~500X
	视场范围FOV(mm)	Φ14.67~Φ2.2	Φ29.33~Φ4.4	Φ19.56~Φ2.93	Φ9.78~Φ1.47	Φ7.33~Φ1.1	Φ2.93~Φ0.44
15X/Φ17	总放大倍率Total Mag.	22.5X~150X	11.25X~75X	16.875X~112.5X	33.75X~225X	45X~300X	112.5X~750X
	视场范围FOV(mm)	Φ11.33~Φ1.7	Φ22.67~Φ3.4	Φ15.11~Φ2.27	Φ7.56~Φ1.13	Φ5.67~Φ0.85	Φ2.27~Φ0.34
20X/Φ14	总放大倍率Total Mag.	30X~200X	15X~100X	22.5X~150X	45X~300X	60X~400X	150X~1000X
	视场范围FOV(mm)	Φ9.33~Φ1.4	Φ18.67~Φ2.8	Φ12.44~Φ1.87	Φ6.22~Φ0.93	Φ4.67~Φ0.7	Φ1.87~Φ0.28
30X/Φ9	总放大倍率Total Mag.	45X~300X	22.5X~150X	33.75X~400X	67.5X~450X	90X~600X	225X~1500X
	视场范围FOV(mm)	Φ6~Φ0.9	Φ12~Φ1.8	Φ8~Φ1.2	Φ4~Φ0.6	Φ3~Φ0.45	Φ1.2~Φ0.18
工作距离WD（mm）		82	175	117	54	35	10.1
变倍主体连续变倍范围  Zoom body Magnification range:1.5X～10X

NOTES：※ 总放大倍率=目镜放大倍率×变倍主体放大倍率×物镜放大倍率
             ※ 视场范围=目镜视场直径÷变倍主体放大倍率÷物镜

视频显示

物镜     Objective	光学参数       Optical parameter	CCD接头/CCD adapter
		0.5X	1X
1.0X	总光学放大倍率     Total optical Mag.	0.75X~5X	1.5X~10X
	视场范围FOV(mm)	4.8X6.4~0.72X0.96	2.4X3.2~0.36X0.48
	工作距离WD(mm)	82
0.5X	总光学放大倍率     Total optical Mag.	0.375X~2.5X	0.75X~5X
	视场范围FOV(mm)	9.6X12.8~1.44X1.92	4.8X6.4~0.72X0.96
	工作距离WD(mm)	175
0.75X	总光学放大倍率     Total optical Mag.	0.5625X~3.75X	1.125X~7.5X
	视场范围FOV(mm)	6.4X8.53~0.96X1.28	3.2X4.27~0.48X0.64
	工作距离WD(mm)	117
1.5X	总光学放大倍率     Total optical Mag.	1.125X~7.5X	2.25X~15X
	视场范围FOV(mm)	3.2X4.27~0.48X0.64	1.6X2.13~0.24X0.32
	工作距离WD(mm)	54
2X	总光学放大倍率     Total optical Mag.	1.5X~10X	3X~20X
	视场范围FOV(mm)	2.4X3.2~0.36X0.48	1.2X1.6~0.18X0.24
	工作距离WD(mm)	35
5X	总光学放大倍率     Total optical Mag.	3.75X~25X	7.5X~50X
	视场范围FOV(mm)	0.96X1.28~0.144X0.192	0.48X0.64~0.072X0.096
	工作距离WD(mm)	10.1
变倍主体连续变倍范围Zoom body magnification range 1.5X～10X

NOTES：

※  视场范围是以1/3"CCD摄像头计算
※ 视频放大倍率=总光学放大倍率×数字放大倍率
※ 总光学放大倍率=CCD接头倍率×物镜倍率×变倍主体放大倍率
※ 数字放大倍率=显示器的显示屏对角线尺寸÷CCD摄像头靶面对角线尺寸
※ CCD摄像头靶面对角线尺寸：1/3” CCD：6mm； 1/2” CCD：8mm；2/3” CCD：11mm.
