点击 订货号或厂家货号了解平行平晶系列下各规格产品更多参数
| 订货号 | 厂家货号 | 规格 | 市场价 | 促销价 | 购买 |
| 40805 | HBM04-X25-1 | 0-25mm | - | - | 询价 |
| 40806 | HBM04-X50-1 | 25mm-50mm | - | - | 询价 |
| 40807 | HBM04-X75-1 | 50mm-75mm | - | - | 询价 |

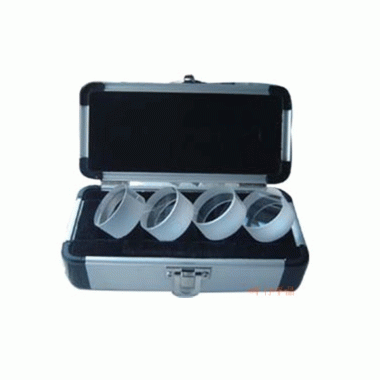

与平面平晶相似，把它与加工镜面相接触，就会产生干涉条纹，通过对此干涉条文的测量，可以求得工件被加工镜面的平面度和平行度。平行平晶的两面均为高精度的平整镜面，且相互间的平行度很高，适用于检测各种计量器具的测量工作面的平面度及平行度。平行平晶共分为4个系列，每个系列各分六组，每组四块。
产品规格：
每组平行平晶共四块，分四个尺寸系列组
测量面上平面度偏差：＜0.1UM
平行度局部偏差：＞0.03UM
测量面平行度误差：组1系列允许差值：0.06UM，
组2、3系列允许差值：0.08UM，
组4系列允许差值：0.1UM。
|
组1 |
平行平晶 |
0-25mm |
4块/组 |
|
组2 |
平行平晶 |
25-50mm |
4块/组 |
|
组3 |
平行平晶 |
50-75mm |
4块/组 |
|
组4 |
平行平晶 |
75-100mm |
4块/组 |
平行平晶尺寸系列表
|
组号 |
0-25 |
25-50 |
50-75 |
75-100 |
|
1 |
15.00， 15.12 15.25， 15.39 |
40.00， 40.12 40.25， 40.37 |
65.00， 65.12 65.25， 65.37 |
90.00， 90.12 90.25， 90.37 |
|
2 |
15.12， 15.25 15.37， 15.50 |
40.12， 40.25 40.37， 40.50 |
65.12， 65.25 65.37， 65.50 |
90.12， 90.25 90.37， 90.50 |
|
3 |
15.25， 15.37 15.50， 15.62 |
40.25， 40.37 40.50， 40.62 |
65.25， 65.37 65.50， 65.62 |
90.25， 90.37 90.50， 90.62 |
|
4 |
15.37， 15.50 15.62， 15.75 |
40.37， 40.50 40.62， 40.75 |
65.37， 65.50 65.62， 65.75 |
90.37， 90.50 90.62， 90.75 |
|
5 |
15.50， 15.62 15.75， 15.87 |
40.50， 40.62 40.75， 40.87 |
65.50， 65.62 65.75， 65.87 |
90.50， 90.62 90.75， 90.87 |
|
6 |
15.62， 15.75 15.87， 16.00 |
40.62， 40.75 40.87， 41.00 |
65.62， 65.75 65.87， 66.00 |
90.62， 90.75 90.87， 91.00 |
