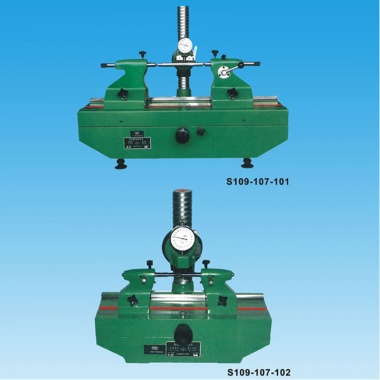

齿轮跳动检查仪系列
品 牌：上量/SMCT
产品描述
仪器工作原理：
齿圈径向跳动△Fr，在齿轮一转范围内，测头在齿槽内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的最大变动量。为此，齿圈径向跳动的检查是借具有原始齿条齿形的测量头进行。图所示，为用于这种检查仪的原理示意图。检查时，将装在芯轴上的被检查齿轮，固定在仪器两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。
用于检查6级或6级以下的精度圆柱，圆锥外啮合齿轮及涡轮涡杆的径向跳动或端面跳动。
仪器示值变化在10次测量过程中，不大于下列规定:
▲不用杠杆 1μm
▲用杠杆 2μm
▲不用杠杆 3μm
点击 订货号或厂家货号了解齿轮跳动检查仪系列下各规格产品更多参数
| 订货号 | 厂家货号 | 被测齿轮模数 | 齿轮最大直径 | 测架转动范围 | 指示表分度值 | 市场价 | 促销价 | 购买 |
| 42922 | S109-107-101 | m0.3-3 | 150mm | ±90° | 0.001mm | ￥10314.00 | 8595.00 | 加入购物车 |
| 42929 | S109-107-102 | m1-6 | 300mm | ±90° | 0.001mm | ￥16632.00 | 13860.00 | 加入购物车 |
