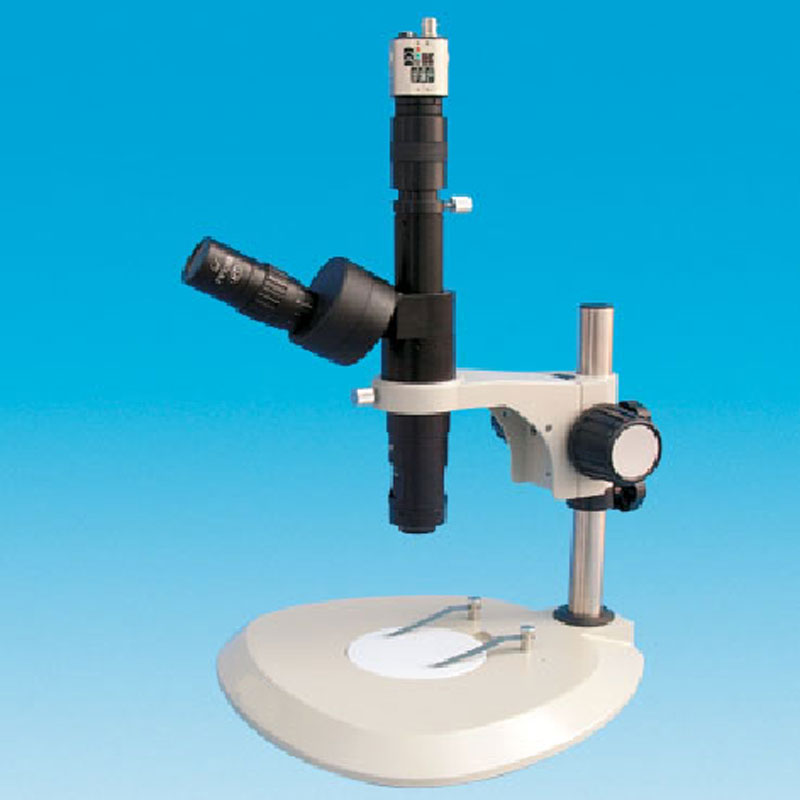

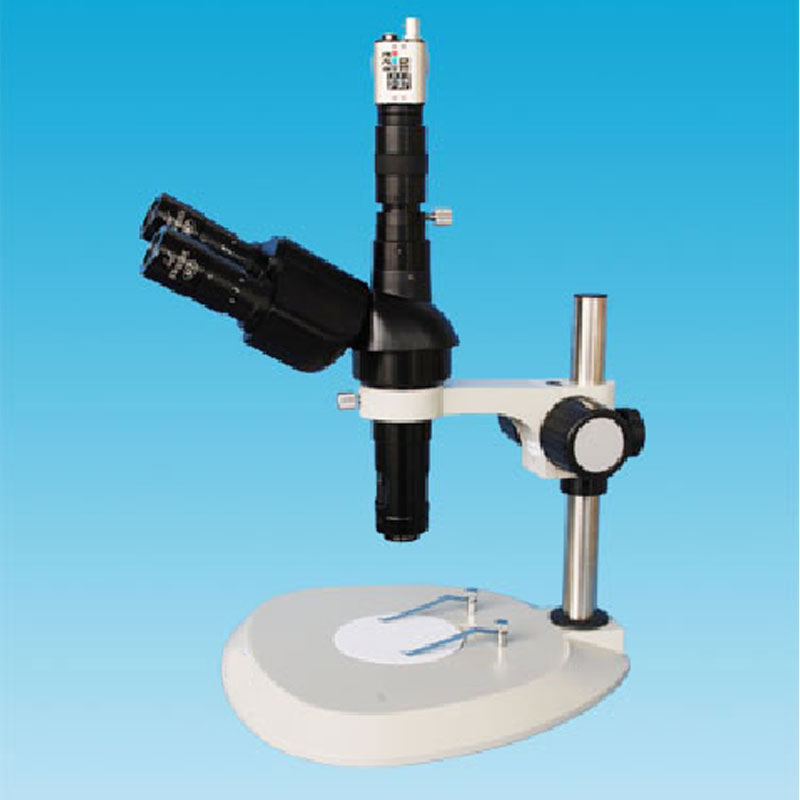

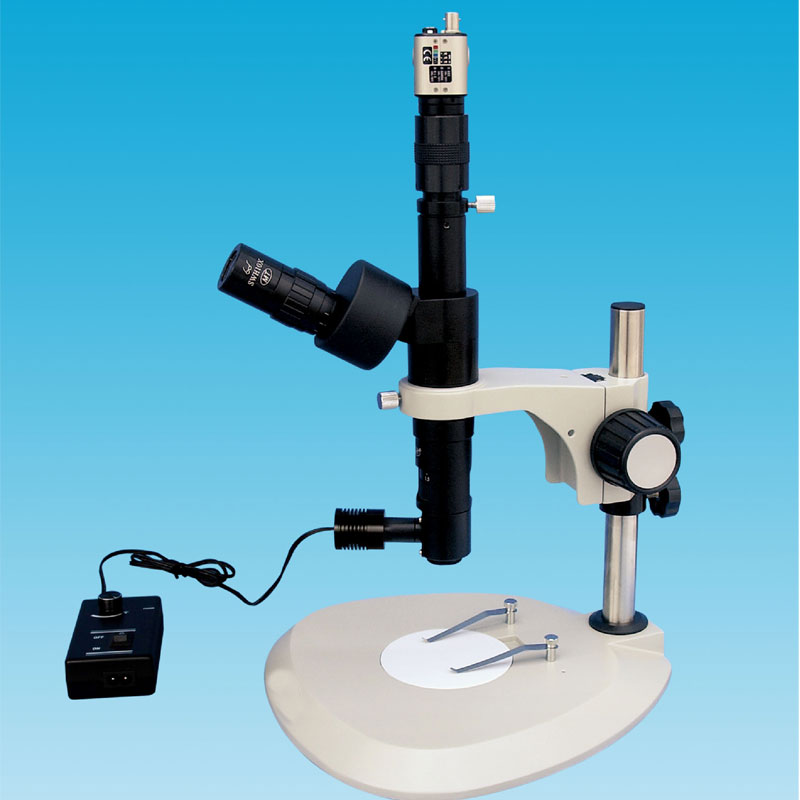

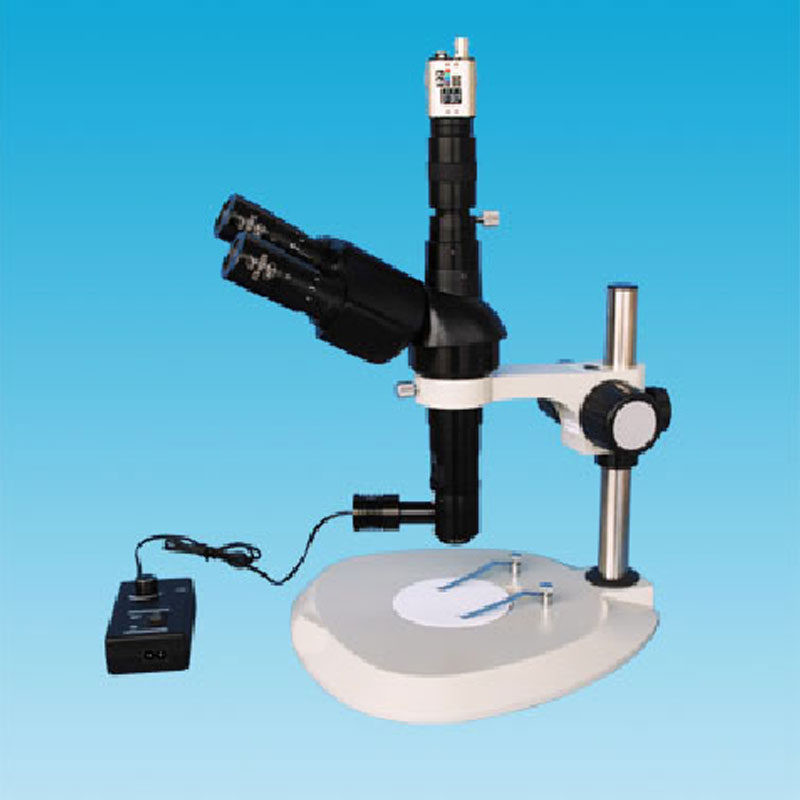

高倍率连续变倍显微镜MZDH1065系列

多种附件可供选择

辅助光源：MLC1000 可调光高亮度LED光源, MLR25 可调光LED直接环形光源
CCD接头： C0.5-S,  C1.0-S
物镜：DH-W0.5, DH-W0.75, DH-W1.0, DH-W1.5, DH-W2.0, DH-W5.0
底座及支架

技术规格

同时进行视频显示和目视30°倾斜观察
物镜连续变倍1X～6.5X
可调光高亮度LED同轴照明（MZDH1065TC、MZDH1065BTC）
高倍率，全程齐焦
主机配合尺寸Φ45mm
0.5X、0.75X、1X、1.5X、2X、5X物镜可选
多种辅助光源、底座可选（CCD摄像头为选购件）
主要光学参数

视频显示

物镜   Objective	项目                            Item	CCD接头 / CCD adapter
		0.5X	1X
0.5X         （WD：175mm）	视频放大倍率Video Mag.	18.0X～116.9X	36.0X～233.8X
	视场范围Field of video(mm)	14.4X19.2～2.2X2.95	7.2X9.6～1.1X1.5
0.75X        （WD：117mm）	视频放大倍率Video Mag.	27.0X～54.0X	54.0X～108.0X
	视场范围Field of video(mm)	9.6X12.8～1.5X2	4.8X6.4～0.74X0.98
1X           （WD：82mm）	视频放大倍率Video Mag.	36.0X～233.9X	72.0X～467.8X
	视场范围Field of video(mm)	7.2X9.6～1.1X1.5	3.6X4.8～0.55X0.74
1.5X         （WD：54mm）	视频放大倍率Video Mag.	54.0X～350.9X	108.0X～701.8X
	视场范围Field of video(mm)	4.8X6.4～0.74X0.98	2.4X3.2～0.37X0.49
2X           （WD：35mm）	视频放大倍率Video Mag.	72.0X～467.9X	144.0X～935.8X
	视场范围Field of video(mm)	3.6X4.8～0.55X0.74	1.8X2.4～0.28X0.37
5X           （WD：10.1mm）	视频放大倍率Video Mag.	180.0X～1169.3X	360.0X～2338.6X
	视场范围Field of video(mm)	1.44X1.92～0.22X0.3	0.72X0.96～0.11X0.148

NOTES：视频放大倍率按配1/3"CCD，17"显示器计算.

双目目视观察



物镜   Objective	项目                            Item	10X目镜
		ZDH1065BT，1065BTC	ZDH1065T，1065TC
0.5X         （WD：175mm）	目视放大倍率Eyes Mag.	5X～32.5X	5X～32.5X
	目视视场范围Field of view	Φ40～Φ6.2	Φ46～Φ7.1
0.75X        （WD：117mm）	目视放大倍率Eyes Mag.	7.5X～48.75X	7.5X～8.75X
	目视视场范围Field of view	Φ26.7～Φ4.2	Φ30.7～Φ4.7
1X           （WD：82mm）	目视放大倍率Eyes Mag.	10X～65X	10X～65X
	目视视场范围Field of view	Φ20～Φ3.1	Φ23～Φ3.5
1.5X         （WD：54mm）	目视放大倍率Eyes Mag.	15X～97.5X	15X～97.5X
	目视视场范围Field of view	Φ13.3～Φ2.1	Φ15.3～Φ2.4
2X           （WD：35mm）	目视放大倍率Eyes Mag.	20X～130X	20X～130X
	目视视场范围Field of view	Φ10～Φ1.5	Φ11.5～Φ1.8
5X           （WD：10.1mm）	目视放大倍率Eyes Mag.	50X～325X	50X～325X
	目视视场范围Field of view	Φ4～Φ0.62	Φ4.6～Φ0.71

NOTES：各参数对应关系及计算公式见MZDH15100系列的说明.
